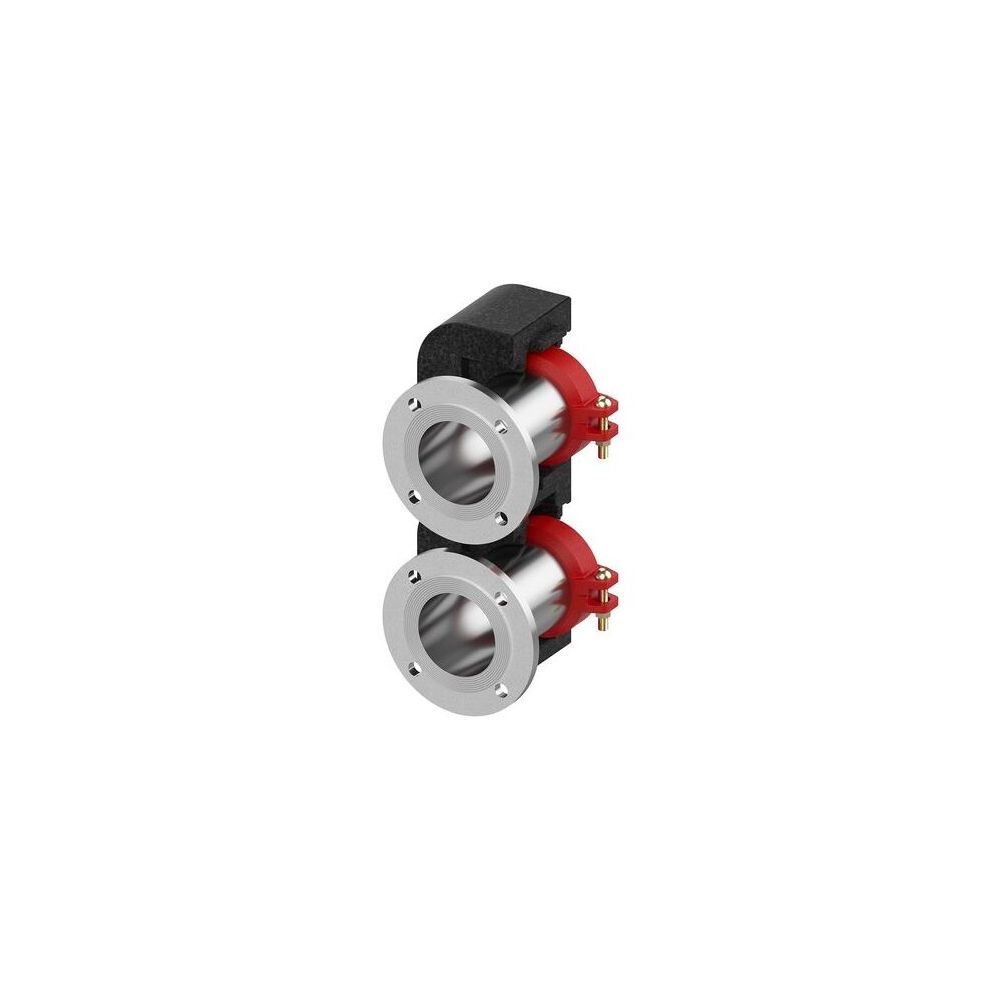

Flamco BigFixLock Flansch, Set mit Isolierung DN 150 (168,3) x DN 150, PN 6
Der Flamco BigFixLock Flansch, ein Set mit Isolierung aus der BigFixLock Serie, ist eine spezialisierte Übergangsverschraubung für den externen Anschluss an Wärmeerzeuger. Dieses Victaulic-Flansch-Set ist für einen Nenndruck von PN 6 ausgelegt und verfügt über einen Nenndurchmesser von DN 150 (Rohraußendurchmesser 168,3). Es eignet sich ideal für den Einsatz in Kesselraumanlagen und als Zubehör für Großverteiler.
Welche Funktion erfüllt der Flamco BigFixLock Flansch?
Der Flamco BigFixLock Flansch dient als Übergangsverschraubung, um externe Systemkomponenten sicher mit einem Wärmeerzeuger zu verbinden. Er ist speziell für den Einsatz in Kesselraumanlagen und als Zubehör für Großverteiler konzipiert. Die Ausführung als Victaulic-Flansch PN 6 ermöglicht eine zuverlässige und dichte Verbindung im Rohrsystem. Das Set ist 2-teilig ausgeführt und für die Verbindung mit einem Flanschanschluss ausgelegt.
Wie ist der BigFixLock Flansch konstruiert und welche Materialien werden verwendet?
Dieser BigFixLock Flansch ist eine 2-teilige Konstruktion. Der Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12), während der Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)) gefertigt ist. Für die Abdichtung kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Das Set wird mit Isolierung und Dichtungsmaterial geliefert.
Welche technischen Spezifikationen sind relevant?
Das Set ist für einen Nenndurchmesser von DN 150 ausgeführt. Der Rohraußendurchmesser des Anschlusses 1 beträgt 168,3. Die Druckstufe des Flansches liegt bei PN 6. Der maximale Arbeitsdruck bei 20 °C beträgt 6 und die Mediumtemperatur im Dauerbetrieb 110. Der Bogwinkel ist mit 0 angegeben, und das Set ist systemgebunden.
Technische Daten
- Ausführung: 2-teilig
- Anschluss 2: Flansch
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff Anschluss 1: Gusseisen (ASTM A536 65-45-12)
- Werkstoff Anschluss 2: Stahl (St 37 (1.0254))
Der Flamco BigFixLock Flansch bietet eine robuste und zuverlässige Lösung für den externen Anschluss an Wärmeerzeuger in Heizungs- und Klimasystemen. Mit seiner Auslegung für PN 6 und einem Nenndurchmesser von DN 150 ermöglicht dieses 2-teilige Set eine sichere und effiziente Systemintegration. Die hochwertige Materialauswahl aus Gusseisen und Stahl sowie die EPDM-Dichtung tragen zur Langlebigkeit und Dichtheit bei.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.893 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.893 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008756 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 28,5 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
