Beschreibung

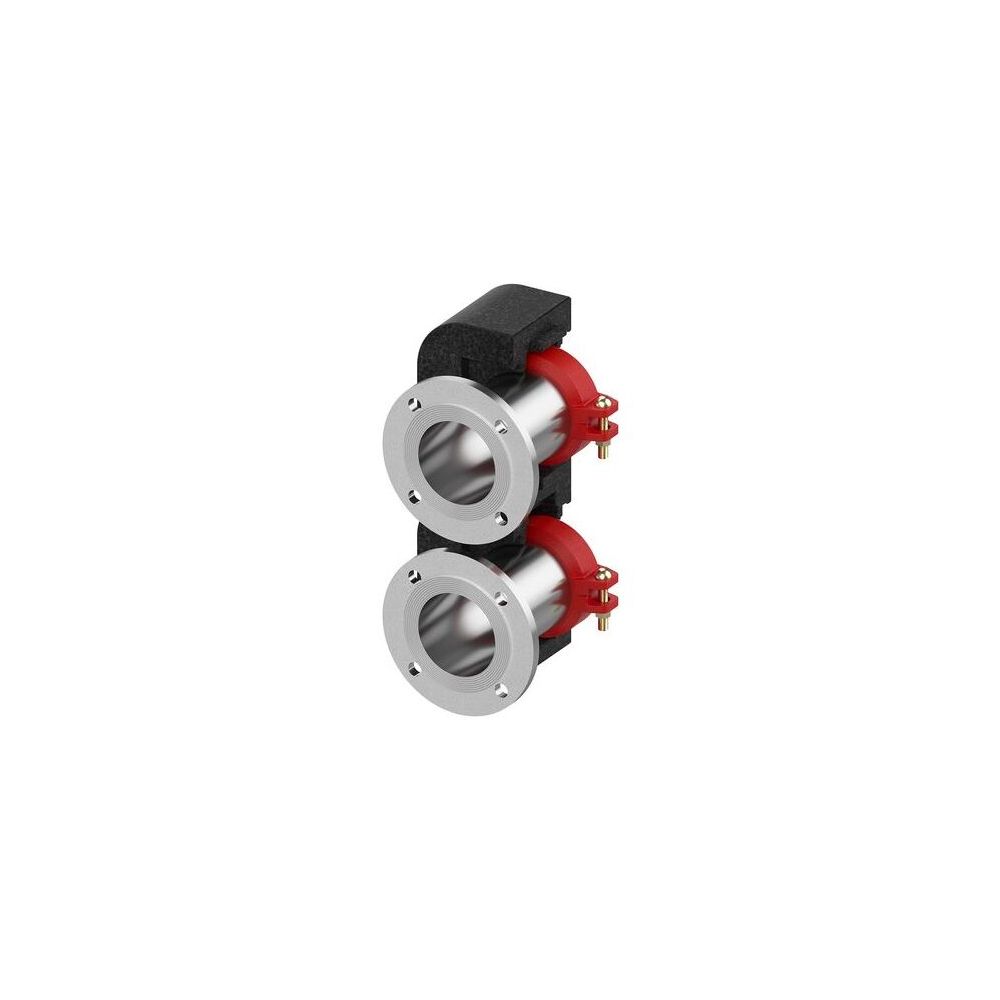

Flamco BigFixLock Flansch, Set mit Isolierung DN 100 (114,3) x DN 40, PN 6
Der Flamco BigFixLock Flansch ist ein Set mit Isolierung, das als Übergangsverschraubung für den Anschluss an einen Wärmeerzeuger dient. Dieses 2-teilige System ist für Nennweiten von DN 100 (114,3) auf DN 40 ausgelegt und für eine Druckstufe von PN 6 konzipiert. Es ist reduzierend und systemgebunden, ideal für die Kesselraumausrüstung und als Zubehör für Großverteiler.
Welche Funktion erfüllt der Flamco BigFixLock Flansch im System?
Der Flamco BigFixLock Flansch ist eine spezialisierte Übergangsverschraubung, die systemextern zum Wärmeerzeuger eingesetzt wird. Er ermöglicht eine sichere und effiziente Verbindung zwischen unterschiedlichen Rohrdurchmessern. Die Ausführung als Victaulic-Flansch in Kombination mit der Isolierung unterstützt eine optimale Integration in bestehende Heizungs- und Klimasysteme. Als Zubehörteil der Kesselraumausrüstung ist er für den Bereich der Großverteiler konzipiert.
Welche technischen Merkmale und Materialien zeichnen den Flansch aus?
Das Flansch-Set ist 2-teilig ausgeführt und verfügt über einen Flanschanschluss an Anschluss 2. Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)). Eine integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine zuverlässige Abdichtung. Die Druckstufe des Flansches beträgt PN 6.
Welche Abmessungen und Betriebsbedingungen sind zu beachten?
Der Flansch ist für einen Nenndurchmesser von DN 100 am Anschluss 1 mit einem Rohraußendurchmesser von 114,3 vorgesehen und reduziert auf einen Nenndurchmesser von DN 40 am Anschluss 2. Die Länge des Flansches beträgt 130. Er ist für einen maximalen Arbeitsdruck von 6 bei 20 °C und eine Mediumtemperatur im Dauerbetrieb von 110 ausgelegt.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 100
- Rohraußendurchmesser Anschluss 1: 114,3
- Werkstoff des Anschlusses 1: Gusseisen
- Nenndurchmesser Anschluss 2: DN 40
- Rohraußendurchmesser Anschluss 2: 150
- Werkstoff des Anschlusses 2: Stahl
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Das Flamco BigFixLock Flansch-Set mit Isolierung bietet eine robuste und zuverlässige Lösung für reduzierende Übergangsverschraubungen. Mit seiner Ausführung in Gusseisen und Stahl, der EPDM-Dichtung und der integrierten Isolierung ist es für anspruchsvolle Anwendungen im Kesselraum geeignet. Die Spezifikationen wie DN 100 auf DN 40 und eine Druckstufe von PN 6 unterstreichen seine Leistungsfähigkeit für den externen Systemeinsatz.
Lieferumfang
- 1x Flamco BigFixLock Flansch-Set
- 1x Isolierung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.691 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.691 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008640 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 13,84 kg |
| LPCB-Prüfung | nein |
| Länge | 130 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 150 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
