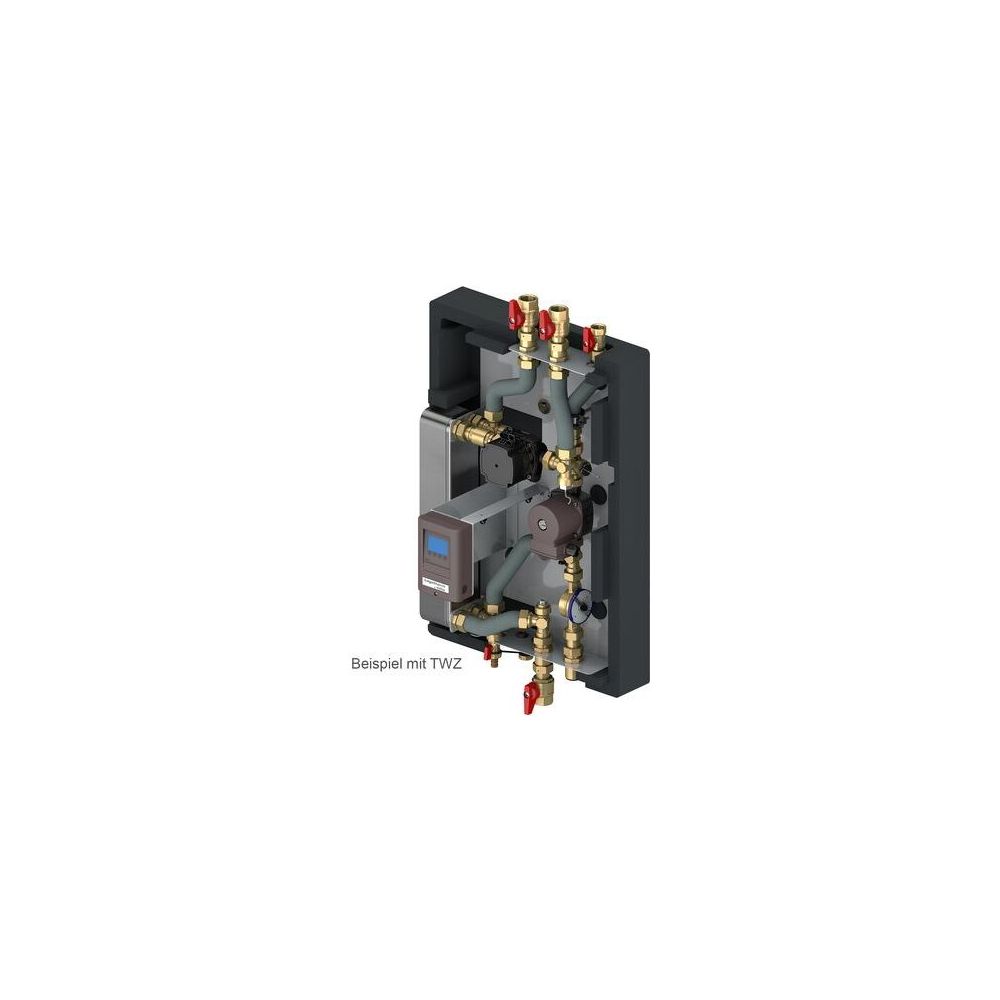

Flamco Logofresh M-Line DN 25 mit Regelung ohne Brauchwasserzirkulation

Die Flamco Logofresh M-Line DN 25 mit Regelung ist eine elektronisch geregelte Frischwasserstation in kompakter Bauform mit EPP-Vollisolierung zur Wandmontage. Sie ist für die schnelle Warmwasserbereitung im Durchflussprinzip konzipiert und bindet sich über die bedarfsgesteuerte Modulation der HE-Heizungspumpe an eine zentrale Wärmeversorgung an. Die Station arbeitet ohne Brauchwasserzirkulation und ist für Anwendungen geeignet, die eine effiziente und zuverlässige Warmwasserversorgung erfordern.

Wie wird die Logofresh M-Line bedient und gesteuert?

Die Bedienung und Kontrolle der Frischwasserstation erfolgt über ein Volltext-Display mit intuitiver, mehrsprachiger Menüführung. Das Monochrom-Multifunktions-Grafik-LCD-Display mit Beleuchtung zeigt animierte Darstellungen der Anlagensysteme und Betriebszustände. Verfügbare Menüsprachen sind Deutsch, Englisch, Spanisch, Französisch, Niederländisch, Italienisch, Tschechisch, Polnisch und Russisch. Statistiken und Grafikauswertungen sind aus dem Datenspeicher abrufbar. Eine Batteriepufferung der Echtzeituhr (RTC) ist integriert, ebenso wie ein Inbetriebnahmeassistent und ein Fehlerspeicher für die Funktionskontrolle. Die Warmwassertemperatur ist frei einstellbar, und es sind wählbare Funktionen wie Warmhaltefunktion des Wärmetauschers, Speichernachheizfunktion, Speicherdurchmischungsschutz und Störmeldeausgabe vorhanden. Eine Datenaufzeichnungsfunktion ist mittels optionalem Datenlogger möglich.

Welche Installationsmerkmale zeichnen die Station aus?

Die Logofresh M-Line ist komplett mechanisch spannungsfrei montiert und geprüft. Für eine vereinfachte Anschlussweise sind die warmen Anschlüsse oben und die kalten Anschlüsse unten angeordnet. Die Einheit ist vorverdrahtet und dichtheitsgeprüft. Eine einfache Zugänglichkeit zu allen verbauten A-Komponenten ist sichergestellt. Die senkrechte Montage erfolgt an tragfähigen Wänden. Ein elektronischer Regler dient zur konstanten Temperaturregelung und Funktionsschaltung.

Welche Komponenten sind in der Frischwasserstation verbaut?

Die Station verfügt über einen Edelstahl-Plattenwärmetauscher, kupfergelötet und vertikal ausgerichtet. Eine heizungsseitige HE-Umwälzpumpe (UPM3 HYBRID 15-70) ist PWM-gesteuert. Interne Temperaturfühler vom Typ PT-1000 sind vorhanden. Zur Ausstattung gehören eine Entlüftung auf der Heizungsseite, Rückflussverhinderer und Absperrhähne (ausgenommen Kaltwasserzulauf). Zusätzlich sind isolierte Rohrleitungen und ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle verbaut. Das Gehäuse besteht aus einer EPP-Vollisolierung in Schwarz.

Welche Leistungsbereiche bietet die Logofresh M-Line?

Die Frischwasserstation bietet flexible Leistungsbereiche, abhängig von der Spreizung und Vorlauftemperatur. Bei einer Spreizung von 35 Kelvin reicht der Leistungsbereich von 27 Litern pro Minute (65 kW) bei 55 °C Vorlauftemperatur bis zu 58 Litern pro Minute (140 kW) bei 85 °C Vorlauftemperatur. Bei einer Spreizung von 40 Kelvin werden bis zu 49 Liter pro Minute (136 kW) bei 85 °C Vorlauftemperatur erreicht. Bei 50 Kelvin Spreizung sind es bis zu 36 Liter pro Minute (126 kW) bei 85 °C Vorlauftemperatur. Die maximale Temperaturbelastung beträgt 110 °C.

Technische Daten

• Höhe: 890 mm
• Breite: 500 mm
• Tiefe: 340 mm
• Anschlüsse: 1 Zoll
• Max. Temperaturbelastung: 110 °C
• Spannungsversorgung: 230V / 50Hz
• Max. Betriebsdruck (Heizung): 6 bar
• Max. Betriebsdruck (Sanitär): 10 bar
• Restförderhöhe: mindestens 0,15 bar
• Material Wärmetauscher: rostfreier Stahl
• Werkstoff Lotmaterial Wärmetauscher: kupfergelötet
• Primäre Vorlauftemperatur: 65 - 110 °C

Die Flamco Logofresh M-Line DN 25 Frischwasserstation ist eine kompakte und leistungsstarke Lösung für die effiziente Warmwasserbereitung im Durchflussprinzip. Mit ihrer elektronischen Regelung, dem Volltext-Display und der Kaskadierungsoption bietet sie hohen Komfort und Flexibilität. Die robuste Bauweise mit Edelstahl-Plattenwärmetauscher und EPP-Vollisolierung sowie eine maximale Temperaturbelastung von 110 °C und Betriebsdrücke von bis zu 10 bar unterstreichen die Zuverlässigkeit des Systems.
