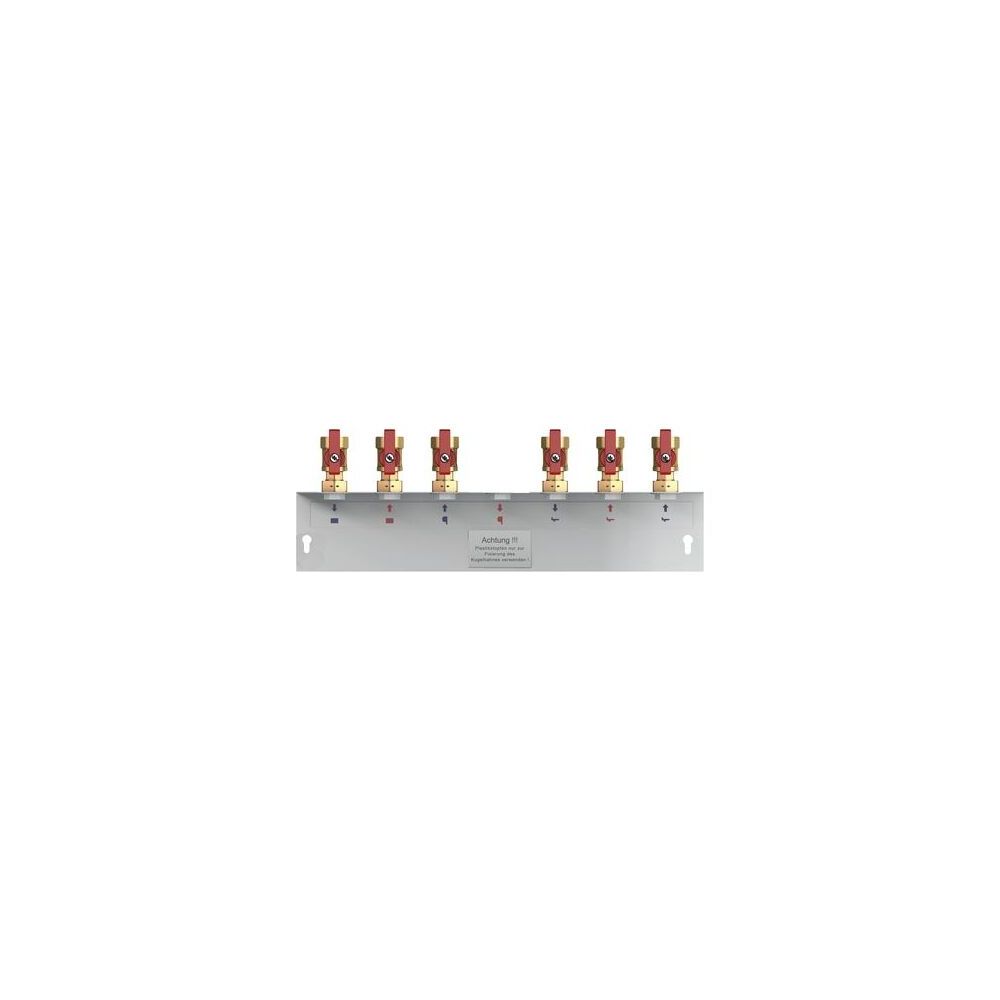

Flamco Aufputzmontageschiene für Logotwin H Anschluss oben, mit 6 x Kugelhähne DN 20 gerade

Montageschiene für Logotwin H top (Indirekte Wohnungs- oder Haus- anschlussstation mit Anschluss oben) mit manuellem primärem Spülbypass Für Wohnungsstationen mit dem Anschluss von oben. Funktionen: Montageschiene für die Vorinstallation und Anbindung der Verrohrung von primären Vor- und Rücklauf, sekundären Vor- und Rücklauf sowie der Kalt- und Warmwasserleitung einer Logotwin H Wohnungsstation. Diese dient zur Fixierung der Verrohrung am Installationsort der Wohnungsstation (inkl. der Fixierung des notwendigen Abstandsmaßes der Verrohrung) sowie der damit vereinfachten Anschlussweise der Wohnungsstation während der Installation Die Montageschiene beinhaltet die jeweils benötigten Absperrkugelhähne je Anschluss sowie einem Spülbypass (isoliert) auf der Primärseite (eingebunden als Bypass zwischen dem Vor- und Rücklauf). Der Spülbypass ermöglicht das manuelle Spülen der Primärzufuhr zur Vermeidung von Verunreinigungen wie Schlamm, Metallspäne, etc. sowie Luft innerhalb der Wohnungsstation. Aufbauart: komplett mechanisch spannungsfrei vormontiert auf einer Grundplatte, für den Einsatz im Alt- und Neubau Montageart: - die Montage hat einer tragfähigen und trockenen Wand zu erfolgen. Der freie Zugang zu allen Absperreinrichtungen, den Anschlussleitungen sowie der nachfolgend zu montierenden Wohnungs- station ist sicherzustellen. Station bestehend aus: - Grundmontageplatte aus verzinktem Stahl - 6 Kugelhähne 3/4 gerade (Trinkwasserkugelhähne DVGW geprüft) zum Anschluss an die Versorgungsleitungen - Spülbypass (isoliert) mit 1 Kugelhahn 3/4 gerade - Beschriftung der Versorgungs- anschlussleitungen an der Grundplatte Technische Daten: Höhe/Breite/Tiefe: 172/480/210 mm Anschlüsse 3/4 IG Anschlüsse oben zu den Versorgungsleitungen Max. Vorlauftemperatur: 110 Grad Max. Betriebsdruck (Heizung prim. ): PN10 Max. Betriebsdruck (Sanitär): 6bar Max. Betriebsdruck (Heizung sek. ): PN10 Hersteller: Meibes Systemtechnik GmbH Produktserie: Montageschiene für Logotwin H Produkttyp: Montageschiene für Logotwin H top Artikelnr. : 10920. 26 OH 183

Siehe Montageanleitung für detaillierte Anweisungen.
