Beschreibung

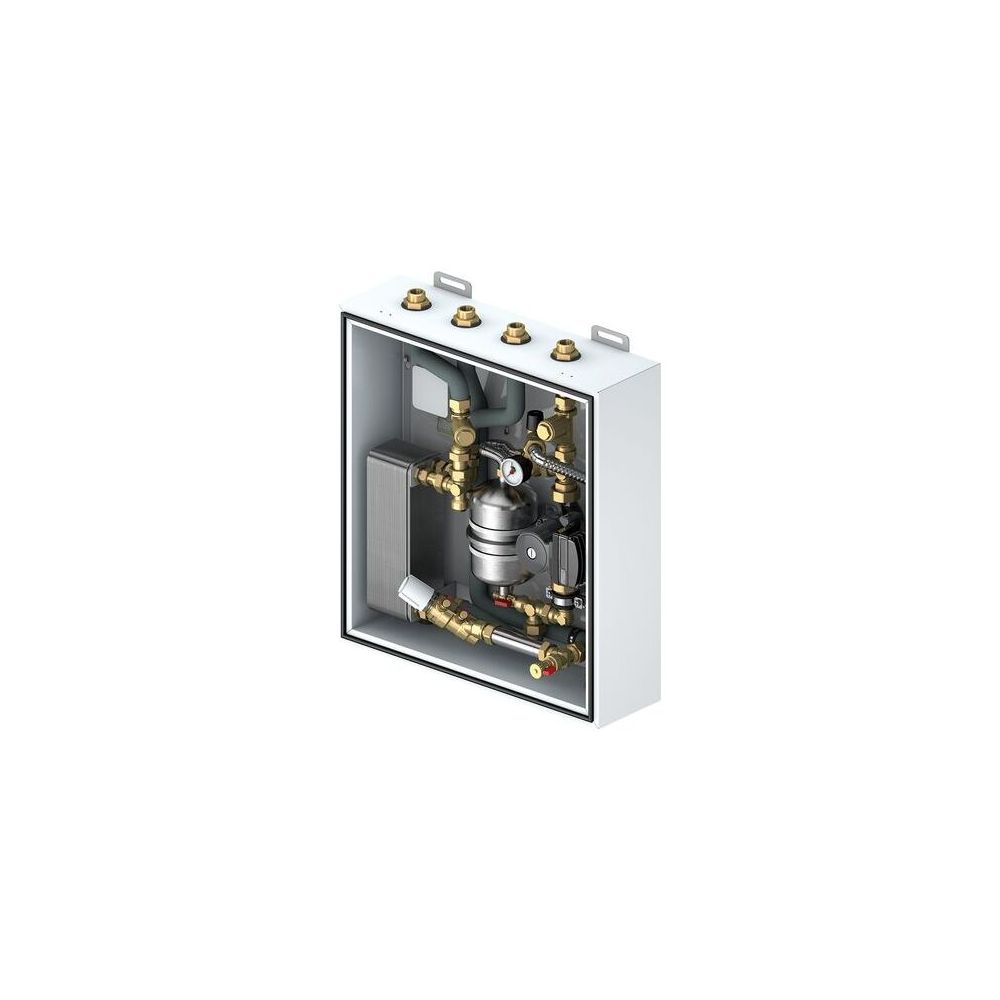

Flamco Logocool M, 9-24kW mit Kühlgehäuse
Die Flamco Logocool M, 9-24kW mit Kühlgehäuse von Meibes Systemtechnik GmbH ist eine dezentrale Wohnungsstation der Logocool M-Line, konzipiert für effiziente Wärme- und Kälteversorgung. Sie zeichnet sich durch ein isoliertes Hybrid-Gehäuse, einen Edelstahl-Plattenwärmetauscher und eine hydraulische Absicherung des Sekundärkreises aus. Mit einer variablen Leistung von 9 bis 24 kW ist sie ideal für Anwendungen wie Blockheizungen, Kühlsysteme und den Betrieb mit Wärmepumpen.
Was zeichnet das Gehäuse der Logocool M aus?
Das Hybrid-Gehäuse der Flamco Logocool M ist in mehrschaliger Bauform ausgeführt und pulverbeschichtet in RAL 9016. Es verfügt über eine umlaufende Hohlkammerdichtung und ist mit 30 mm dickem PUR-Hartschaum isoliert. Dieser Hartschaum weist eine Wärmeleitfähigkeit von 0,023 W/(m x K) auf und entspricht der Baustoffklasse B2 (schwerentflammbar). Für den sicheren Betrieb ist der Zugang zur Station und den Anschlussleitungen sowie der Freiraum zur Entfernung der Frontabdeckung sicherzustellen.
Welche Kernkomponenten sind in der Logocool M integriert?
Die Station ist mit einem kupfergelöteten Edelstahl-Plattenwärmetauscher ausgestattet. Eine einstellbare Zirkulationspumpe (180 mm) ist im Sekundärkreis integriert. Die hydraulische Absicherung des Sekundärkreises erfolgt mittels eines Edelstahl-Ausdehnungsgefäßes (2 l) sowie eines stufenlos einstellbaren Überdruckventils, dessen Druck über ein Manometer (0-4 bar) angezeigt wird. Im Primärkreis befindet sich ein stufenlos justierbarer und druckunabhängiger Volumenstromregler (mind. dp 30 kPa) mit aufgesetztem thermoelektrischen Stellantrieb (normal geschlossen, On/Off-Schaltung). Die Rohrleitungen bestehen aus isoliertem Edelstahl-Wellrohr. Zwei Schmutzfänger mit Edelstahlsieb sind jeweils im Primär- und Sekundärkreis vorhanden.
Wie erfolgt die hydraulische Anbindung und Zählerintegration?
Die Anschlüsse für Vor- und Rücklauf des Primärkreises sowie die Überdruckablassleitung sind unten an der Station platziert. Die Anschlüsse für Vor- und Rücklauf des Sekundärkreises befinden sich oben. Für die Integration von Messgeräten ist ein Passstück für Kompaktwärme- oder Kältezähler mit den Maßen 1 Zoll x 130 mm vorgesehen. Ein Beutel mit Trockenmittel ist zur Aufnahme möglicher Restfeuchte innerhalb der Station beigefügt.
Für welche Anwendungen ist die Logocool M geeignet?
Die Flamco Logocool M ist für eine Leistung von 9 bis 24 kW ausgelegt, die in Abhängigkeit der Primär- und Sekundärtemperaturen variiert. Sie ist geeignet für Kühlanwendungen, Blockheizungen und den Betrieb mit Wärmepumpen. Die Spannungsversorgung beträgt 230V / 50Hz. Die Umgebungstemperaturen für den Betrieb liegen zwischen 5 und 50 GRD C (nicht kondensierend). Eine Mindestspreizung der Primär- und Sekundärtemperaturen von 2 K ist zu beachten.
Technische Daten
- Leistung: 9 bis 24 kW
- Max. Betriebsdruck primär: PN10
- Max. Betriebsdruck sekundär: 3 bar
- Spannungsversorgung: 230V / 50Hz
- Restförderhöhe sekundär: 3 m
- Mindestspreizung Primär-/Sekundärtemperaturen: 2 K
- Umgebungstemperaturen: 5-50 GRD C (nicht kondensierend)
- Baumaße (H/B/T): 879/650/334 mm
- Anschlüsse: 1 1/4
- Passstück Kompaktwärme- / Kältezähler: 1 Zoll x 130mm
Die Flamco Logocool M Wohnungsstation bietet eine leistungsstarke und zuverlässige Lösung für die dezentrale Wärme- und Kälteversorgung. Mit einer variablen Leistung von 9 bis 24 kW, einem maximalen primären Betriebsdruck von PN10 und sekundären 3 bar sowie kompakten Abmessungen von 879/650/334 mm ist sie eine vielseitige Komponente für moderne Haustechniksysteme. Die integrierten Komponenten wie der Edelstahl-Plattenwärmetauscher und die einstellbare Zirkulationspumpe tragen zur Effizienz und Langlebigkeit bei.
Lieferumfang
- 1x Flamco Logocool M, 9-24kW mit Kühlgehäuse
- 1x Beutel mit Trockenmittel
Technische Daten
| Hersteller-Warengruppe | Dezentralisierte Wohnungsstationen |
| Hersteller-Serie | LogoCool |
| Hersteller-Produktgruppe | LogoCool M-Line |
| Hersteller-Artikelnummer | M10610.1 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M10610.1 |
| Bauhöhe | 879 |
| Baulänge | 650 |
| Bautiefe | 334 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4016715062925 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | nein |
| Geeignet für Heizung | nein |
| Geeignet für Kühlen | ja |
| Geeignet für Solarheizung | nein |
| Geeignet für warmes Trinkwasser | nein |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 17,261 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Material Wärmetauscher | rostfreier Stahl |
| Mit Differenzdruckregler | nein |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | nein |
| Mit Passstück für Kaltwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | ja |
| Mit Umwälzpumpe | ja |
| Mit Vorrang für Warmwasser | nein |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Rücklauf | 2 Zoll (50) |
| Nenndurchmesser Zufuhr | 2 Zoll (50) |
| Primäre Drückdifferenz | 0 - 1000 |
| Primäre Vorlauftemperatur | 0 - 5 |
| Strömungsmengenregler | ja |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | nein |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | nein |
| Zonenventil | nein |
