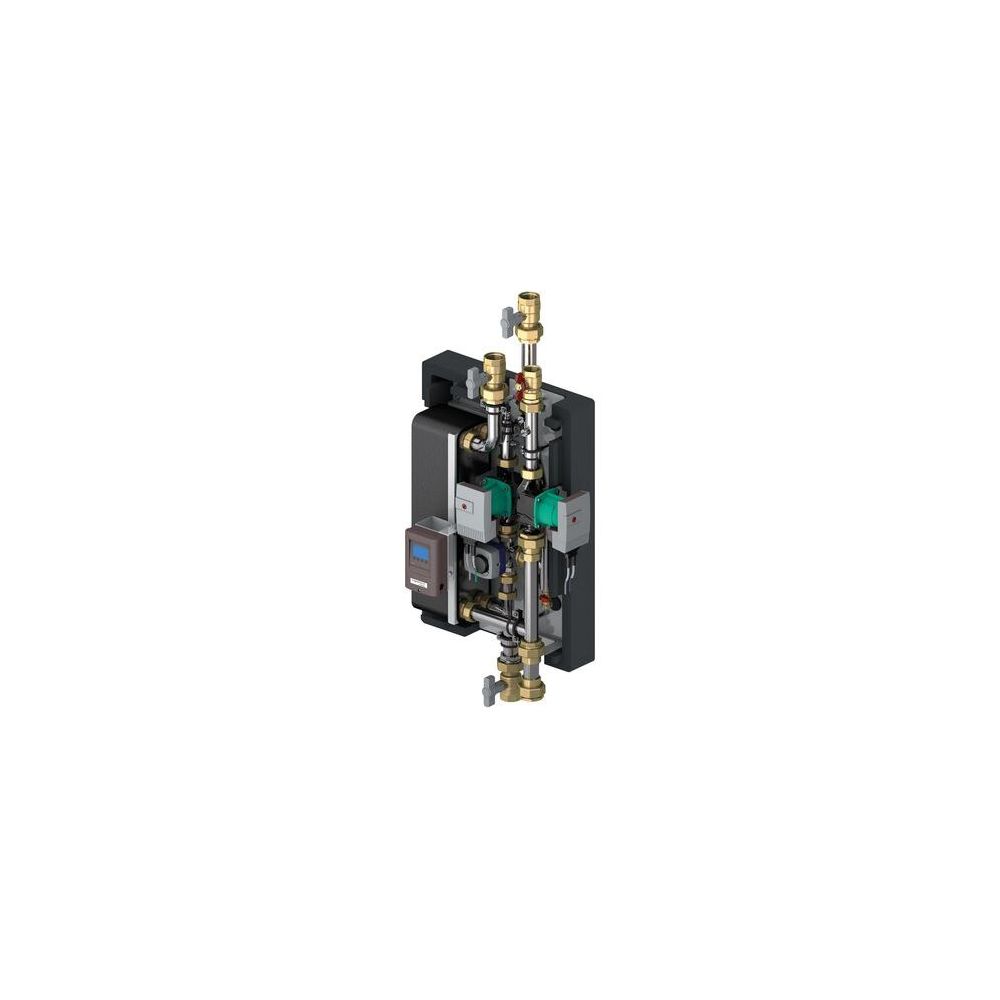

Flamco Logofresh XL-Line 100l mit Regelung mit Brauchwasserzirkulation, Hocheffizienzpumpe

Die Flamco Logofresh XL-Line 100l mit Regelung ist eine elektronisch geregelte Frischwasserstation, die eine schnelle und effiziente Warmwasserbereitung im Durchflussprinzip ermöglicht. Ausgestattet mit Brauchwasserzirkulation und einer Hocheffizienzpumpe, ist diese kompakte Einheit für die Wandmontage konzipiert und ideal zur Anbindung an eine zentrale Wärmeversorgung. Die integrierte EPP-Vollisolierung trägt zur Energieeffizienz bei.

Wie funktioniert die Warmwasserbereitung und Regelung?

Die Frischwasserstation Logofresh XL-Line 100l bereitet Warmwasser im Durchflussprinzip schnell und bedarfsgerecht auf. Die Anbindung an eine zentrale Wärmeversorgung erfolgt über die bedarfsgesteuerte Modulation der Hocheffizienz-Heizungspumpe sowie eine elektronisch geregelte Primärvormischung. Dies ermöglicht eine stufenlose Leistungsadaption und Temperaturreduzierung im Wärmetauscher, wodurch niedrige Rücklauftemperaturen erreicht werden. Ein elektronischer Regler sorgt für eine konstante Temperaturregelung und Funktionsschaltung.

Welche Bedien- und Kontrollfunktionen bietet die Station?

Die Bedienung und Kontrolle der Frischwasserstation erfolgt über ein Volltext-Display mit intuitiver, mehrsprachiger Menüführung. Das Monochrom-Multifunktions-Grafik-LCD-Display ist beleuchtet und zeigt animierte Darstellungen der Anlagensysteme und Betriebszustände. Menüsprachen umfassen Deutsch, Englisch, Spanisch, Französisch, Niederländisch, Italienisch, Tschechisch, Polnisch und Russisch. Statistiken und Grafikauswertungen sind aus dem Datenspeicher abrufbar, und eine Batteriepufferung der Echtzeituhr (RTC) ist vorhanden.

Welche Komfort- und Hygienefunktionen sind integriert?

Die Logofresh XL-Line 100l bietet eine frei einstellbare Warmwassertemperatur sowie eine einstellbare und zeitgesteuerte Zirkulationspumpenschaltung mit Temperaturüberwachung für eine DVGW-konforme Betriebsweise und erhöhten Komfort. Eine integrierte thermische Desinfektionsschaltung, auch als Legionellenschutzschaltung nach DVGW W551 bekannt, sorgt für hygienische Sicherheit. Weitere wählbare Funktionen umfassen eine Warmhaltefunktion des Wärmetauschers, eine Speichernachheizfunktion, einen Speicherdurchmischungsschutz und eine Störmeldeausgabe.

Wie ist die Frischwasserstation aufgebaut und anschlussfertig?

Die Frischwasserstation ist in kompakter Bauform mit einer EPP-Vollisolierung zur Wandmontage ausgeführt. Der Aufbau ist komplett mechanisch spannungsfrei montiert und geprüft. Für eine vereinfachte Anschlussweise sind die warmen Anschlüsse oben und die kalten Anschlüsse unten angeordnet. Die Station ist vorverdrahtet und dichtheitsgeprüft, mit einfacher Zugänglichkeit zu allen verbauten Komponenten. Ein Edelstahl-Plattenwärmetauscher (kupfergelötet) ist vertikal ausgerichtet. Die heizungsseitige Hocheffizienz-Umwälzpumpe von WILO ist PWM-gesteuert. Interne PT-1000 Temperaturfühler, Entlüftung auf der Heizungsseite, Rückflussverhinderer, Absperrhähne (ausgenommen Kaltwasserzulauf) und Rohrleitungen aus Edelstahl-Festrohr sind ebenfalls integriert. Ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle ist verbaut.

Welche Erweiterungs- und Systemfunktionen sind verfügbar?

Die Frischwasserstation ermöglicht eine optionale Datenaufzeichnungsfunktion mittels eines optionalen Datenloggers. Zudem besteht die Möglichkeit zur Kaskadierung von bis zu fünf Stationen durch die Vergabe von Master- und Slave-Funktionen der bestehenden Stationsregler. Eine Kaskadenrotation ist ebenfalls integriert. Ein Inbetriebnahmeassistent, Funktionskontrolle und Fehlerspeicher unterstützen den Betrieb.

Technische Daten

• Höhe: 1.137 mm
• Breite: 500 mm
• Tiefe: 340 mm
• Anschlüsse Heizung, WW und KW: 1 1/2 Zoll
• Anschluss TWZ: 1 1/4 Zoll
• Max. Temperaturbelastung: 90 °C
• Spannungsversorgung: 230V / 50Hz
• Max. Betriebsdruck (Heizung): 6 bar
• Max. Betriebsdruck (Sanitär): 10 bar
• Material Wärmetauscher: rostfreier Stahl
• Restförderhöhe: mind. 0,15 bar

Die Flamco Logofresh XL-Line 100l Frischwasserstation bietet eine zuverlässige und effiziente Lösung für die Warmwasserbereitung in modernen Heizsystemen. Mit ihrer elektronischen Regelung, der integrierten Brauchwasserzirkulation und der Hocheffizienzpumpe sorgt sie für hohen Komfort und hygienische Sicherheit durch den Legionellenschutz. Die kompakte Bauweise und die umfangreichen Überwachungsfunktionen machen sie zu einer leistungsstarken Komponente für eine bedarfsgerechte Warmwasserversorgung bei einer maximalen Temperaturbelastung von 90 °C und Betriebsdrücken von bis zu 10 bar (Sanitär).

Lieferumfang

• 1x Flamco Logofresh XL-Line 100l Frischwasserstation
• 1x NTC-Temperaturfühler (separat)
