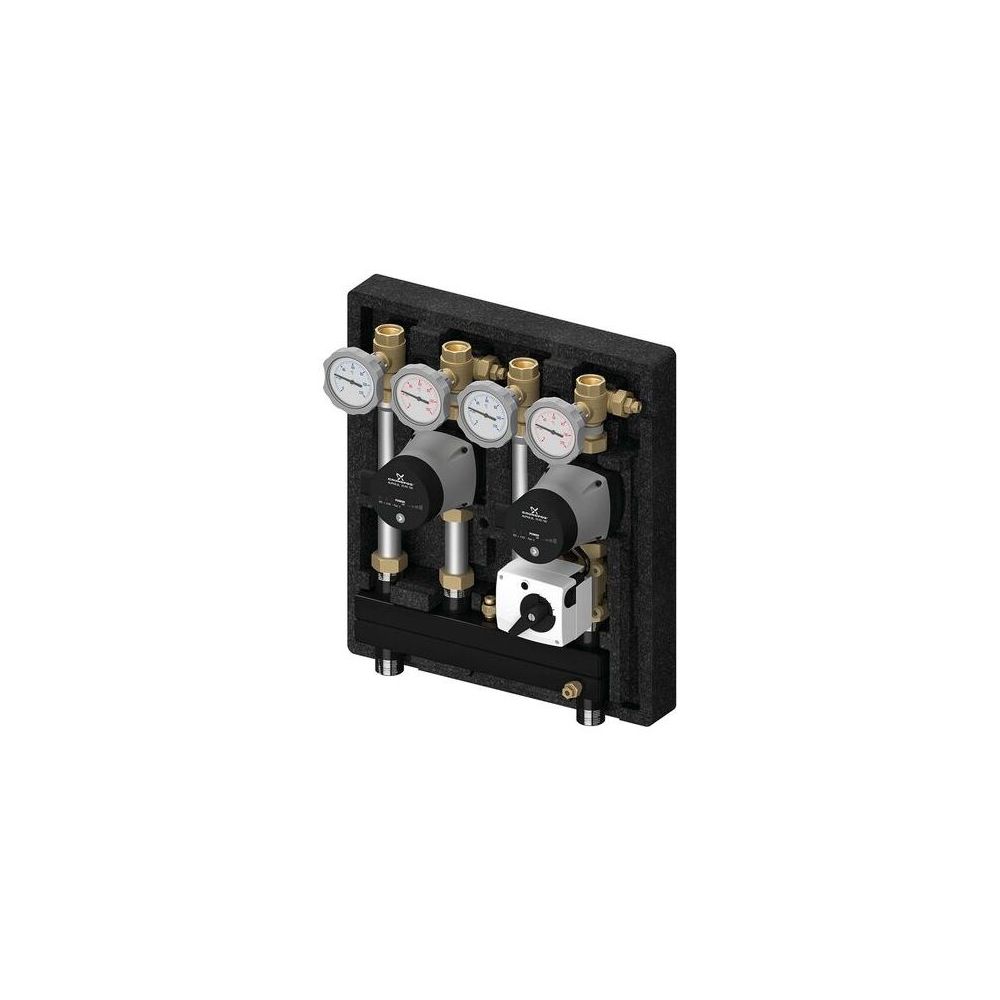

Flamco Pumpengruppe Kombimix MK/UK Pumpe Wilo Yonoa Para RS 15/6

Die Flamco Pumpengruppe Kombimix MK/UK mit der Wilo Yonos PARA RS 15/6 Pumpe ist eine werkseitig vormontierte Lösung für Heizsysteme mit zwei Heizkreisen. Sie ist ideal für die Versorgung eines ungemischten Heizkreises, wie er bei Radiatoren zum Einsatz kommt, sowie eines gemischten Heizkreises, beispielsweise für Fußbodenheizungen. Mit ihrem hydraulisch anpassbaren Verteiler ermöglicht sie eine schnelle und effiziente Installation in kleinen Heizsystemen.

Was zeichnet die Flamco Kombimix Pumpengruppe aus?

Die Flamco Pumpengruppe Kombimix MK/UK ist speziell für kleine Heizsysteme konzipiert, die zwei Heizkreise bedienen. Ein ungemischter Heizkreis versorgt typischerweise Radiatoren, während ein gemischter Heizkreis für Anwendungen wie Fußbodenheizungen vorgesehen ist. Die Konstruktion ermöglicht eine einfache Ergänzung eines üblichen Speicherladekreises. Die Einheit ist dicht vormontiert und mit einer Dämmung versehen, was die Installation vereinfacht und Energieverluste minimiert. Der Verteiler ist zwischen einer Standard- und einer differenzdruckarmen Betriebsweise umschaltbar. Eine exakte Mischtemperatur wird durch den integrierten Bypass im Mischer sichergestellt. Die Fühlermontage ist in vorbereiteten Tauchhülsen möglich, was die Inbetriebnahme beschleunigt. Die kompakte Bauweise als eine Einheit ermöglicht eine schnelle und unkomplizierte Montage.

Welche Komponenten sind in der Pumpengruppe enthalten?

Die Flamco Pumpengruppe Kombimix enthält pro Heizkreis jeweils eine Wilo-Umwälzpumpe Yonos PARA RS 15/6 mit einer Einbaulänge von 180 mm. Des Weiteren sind vier Kugelhähne mit Zeigerthermometer, ein 3-Wege-Mischer mit stufenlos einstellbarem Bypass und ein 3-Pkt-Stellantrieb für 230V integriert. Ein aufstellbarer Rückflussverhinderer im Vorlauf sowie Dämmschalen aus EPP zur thermischen Isolierung ergänzen die Ausstattung.

Welche technischen Spezifikationen sind relevant?

Die Pumpengruppe ist für die Wandaufstellung geeignet. Die Anschlüsse zum Heizkreis sind als G 3/4" Innengewinde ausgeführt, mit einem Abstand von 90 mm zwischen Vorlauf und Rücklauf. Die Kesselanschlüsse sind G 1" Außengewinde mit einem Abstand von 270 mm. Die Temperaturanzeige reicht von 0 bis 120 Grad, die maximale Betriebstemperatur beträgt 110 Grad und der maximale Betriebsdruck liegt bei 6 bar. Für den ungemischten Heizkreis (UK) beträgt der Kvs-Wert 4,9 m³/h, der erreichbare Volumenstrom 1,85 m³/h und die erreichbare Leistung (bei 20 Kelvin) 43 kW. Für den gemischten Heizkreis (MK) liegt der Kvs-Wert bei 4,4 m³/h, der erreichbare Volumenstrom bei 1,75 m³/h und die erreichbare Leistung (bei 10 Kelvin) bei 20 kW. Die Abmessungen der Einheit betragen 460 mm in der Höhe, 410 mm in der Breite und 260 mm in der Tiefe. Die Ausführung erfolgt mit Wilo-Umwälzpumpe Yonos PARA RS 15/6 und Vorläufen rechts.

Technische Daten

• Höhe: 460 mm
• Breite: 410 mm
• Tiefe: 260 mm
• Max. Betriebstemperatur: 110 °C
• Max. Betriebsdruck: 6 bar
• Kvs-Wert ungemischter Heizkreis (UK): 4,9 m³/h
• Kvs-Wert gemischter Heizkreis (MK): 4,4 m³/h
• Einbaulänge Pumpe: 180 mm
• Anschluss Heizkreis: G 3/4" Innengewinde
• Anschluss Kessel: G 1" Außengewinde

Die Flamco Pumpengruppe Kombimix MK/UK mit der Wilo Yonos PARA RS 15/6 Pumpe bietet eine effiziente und platzsparende Lösung für die Regelung von zwei Heizkreisen. Mit einer maximalen Betriebstemperatur von 110 °C und einem Betriebsdruck von 6 bar ist sie für anspruchsvolle Anwendungen in kleinen Heizsystemen geeignet. Die vormontierte Einheit mit integrierten Komponenten wie der Wilo-Pumpe und dem 3-Wege-Mischer ermöglicht eine zuverlässige Funktion und eine einfache Installation.

Lieferumfang

• 1x Flamco Pumpengruppe Kombimix MK/UK
• 2x Wilo-Umwälzpumpe Yonos PARA RS 15/6
• 4x Kugelhähne mit Zeigerthermometer
• 1x 3-Wege-Mischer mit stufenlos einstellbarem Bypass
• 1x 3-Pkt-Stellantrieb, 230V
• 1x Rückflussverhinderer im Vorlauf
• 1x Satz Dämmschalen aus EPP
