Beschreibung
Flamco MTW-MT M77x1,5 Q3 2,5 Messpatrone Warmwasser, Mehrstrahl-Trockenläufer
Die Flamco MTW-MT Messpatrone M77x1,5 Q3 2,5 ist ein Mehrstrahl-Trockenläufer für Warmwasser, speziell konzipiert für Unterputzwasserzähler. Mit einem Nenndurchfluss von 2,5 m³/h und einem 360 Grad drehbaren 8-Rollenzählwerk ermöglicht sie eine präzise Erfassung des Trinkwasserverbrauchs. Die Messpatrone ist für die Integration in Fernauslesesysteme vorbereitet und bietet flexible Nachrüstoptionen.
Wie ist die Flamco MTW-MT Messpatrone aufgebaut?
Die Messpatrone ist robust und langlebig konstruiert. Das Gehäuse besteht aus Pressmessing, während die medienberührenden Kunststoffbauteile KTW / W270 geprüft sind, was die Eignung für Trinkwasseranwendungen unterstreicht. Ein 360 Grad drehbares 8-Rollenzählwerk ermöglicht eine flexible Ableseposition. Das trockene Zählergehäuse sorgt für eine zuverlässige Funktion und ist als Mehrstrahlausführung konzipiert.
Welche technischen Eigenschaften zeichnen die Messpatrone aus?
Die Flamco MTW-MT Messpatrone ist für Warmwasser ausgelegt und für den Dauerbetrieb mit einer Mediumtemperatur von 30 - 90 °C vorgesehen. Der zulässige Betriebsüberdruck beträgt 10 bar und die zulässige Betriebstemperatur 90 °C. Der Nenndurchfluss Q3 ist mit 2,5 m³/h angegeben, bei einer metrologischen Klasse von R80H / R50V. Die analoge Anzeige erfasst einen maximalen Wert von 99999,999 m³ und einen minimalen Anzeigewert von 0,05 l. Die Temperaturklasse ist als T30/90 klassifiziert.
Welche Anschluss- und Kommunikationsmöglichkeiten bietet die Messpatrone?
Der Anschluss der Messpatrone erfolgt über ein M77x1,5 Gewinde. Der Nenndurchmesser des Gehäuses beträgt DN 40, was einem Nenndurchmesser aller Anschlüsse von 1 1/2 Zoll (40) entspricht. Die Druckstufe des Artikels ist PN 16. Die Montage ist sowohl horizontal als auch vertikal (steigend) möglich. Standardmäßig ist die Messpatrone ohne Kommunikationsmodul, jedoch für die Einbindung in beliebige Fernauslesesysteme vorbereitet. Eine Nachrüstung mit einem S0-Impulsmodul, einem M-Bus Modul oder einem OMS-Funk Modul ist möglich, um die Kommunikationsfähigkeit zu erweitern. Die Messmethode basiert auf einem Turbinenrad.
Technische Daten
- Nenndurchfluss Q3: 2,5 m³/h
- Anschluss: M77x1,5
- Zulässiger Betriebsüberdruck PB: 10 bar
- Zulässige Betriebstemperatur TB: 90 °C
- Metrologische Klasse: R80H / R50V
- Anzeigewert max: 99999,999 m³
- Anzeigewert min: 0,05 l
- Werkstoff des Gehäuses: Messing
- Nenndurchmesser Gehäuse: DN 40
- Druckstufe Artikel: PN 16
Die Flamco MTW-MT Messpatrone bietet eine präzise und zuverlässige Lösung zur Warmwasserverbrauchsmessung in Unterputzwasserzählern. Mit einem Nenndurchfluss von 2,5 m³/h und einer zulässigen Betriebstemperatur von bis zu 90 °C ist sie für anspruchsvolle Anwendungen im Trinkwasserbereich geeignet. Die Möglichkeit zur Fernauslesung durch nachrüstbare Module macht sie zu einer zukunftssicheren Komponente für moderne Gebäudetechnik.

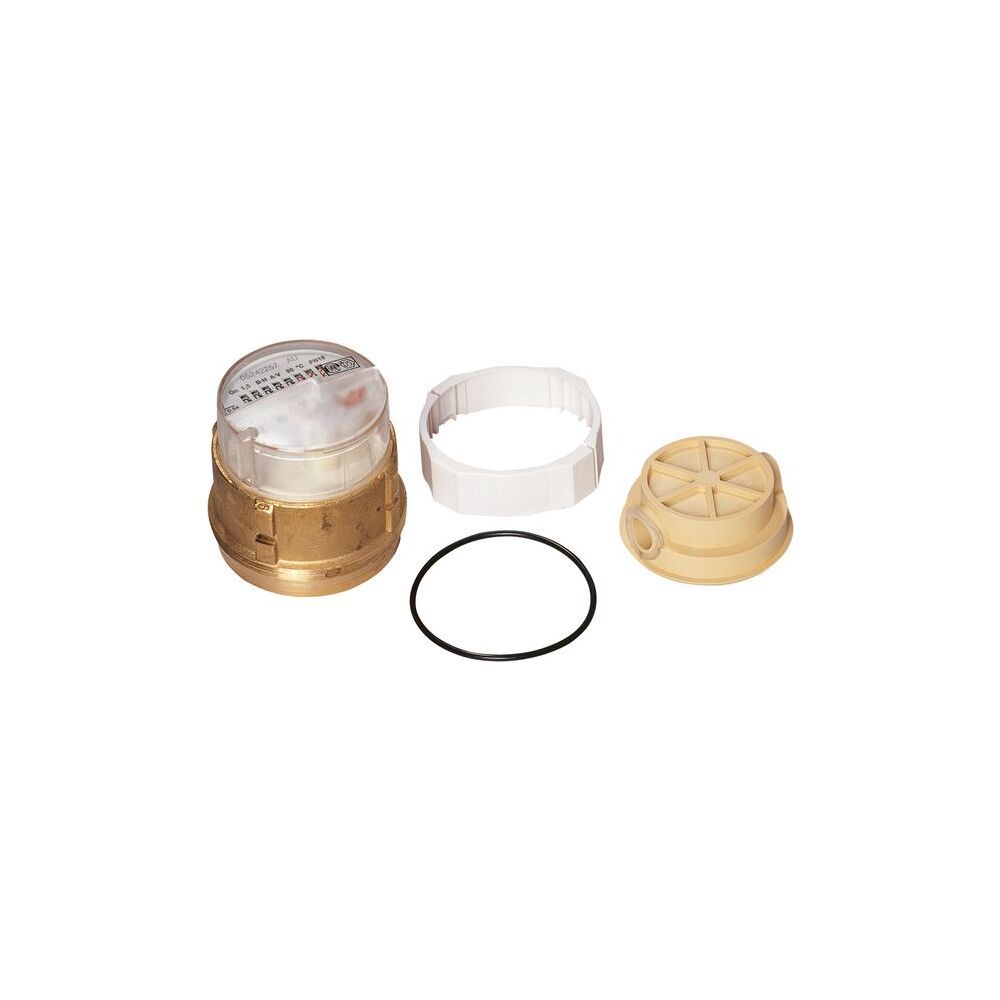

Lieferumfang
- 1x Flamco MTW-MT Messpatrone
- 1x Rosettenausgleichsring
- 1x Plombierring
Technische Daten
| Hersteller-Warengruppe | Wasserzähler |
| Hersteller-Produktgruppe | Naß-/Trockenstrahlläufer |
| Hersteller-Artikelnummer | M1274890B3 |
| Hersteller | Flamco |
| Anzeigeart | analog |
| Arbeitslänge | 62 |
| Art der vertikalen Befestigung | steigend |
| Art des Zählergehäuses | trocken |
| Artikelnummer | FLAMCO-M1274890B3 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4018919089562 |
| Eichgebühren | M1770017 |
| Geeignet für | Heißwasser |
| Gewicht | 0,324 kg |
| Kommunikation | ohne |
| Kontinuierlicher Volumenstrom (Q3) | 2,5 |
| Mediumtemperatur (Dauerbetrieb) | 30 - 90 |
| Messmethode | Turbinenrad |
| Mit Absperrventil | nein |
| Mit Wasserzählerbügel | nein |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Nenndurchmesser alle Anschlüsse | 1 1/2 Zoll (40) |
| Nenndurchmesser Gehäuse | DN 40 |
| Rohraußendurchmesser alle Anschlüsse | 40 |
| Temperaturklasse | T30/90 |
| Verhältnis R (Q3/Q1) | 2,5 |
| Werkstoff des Gehäuses | Messing |
