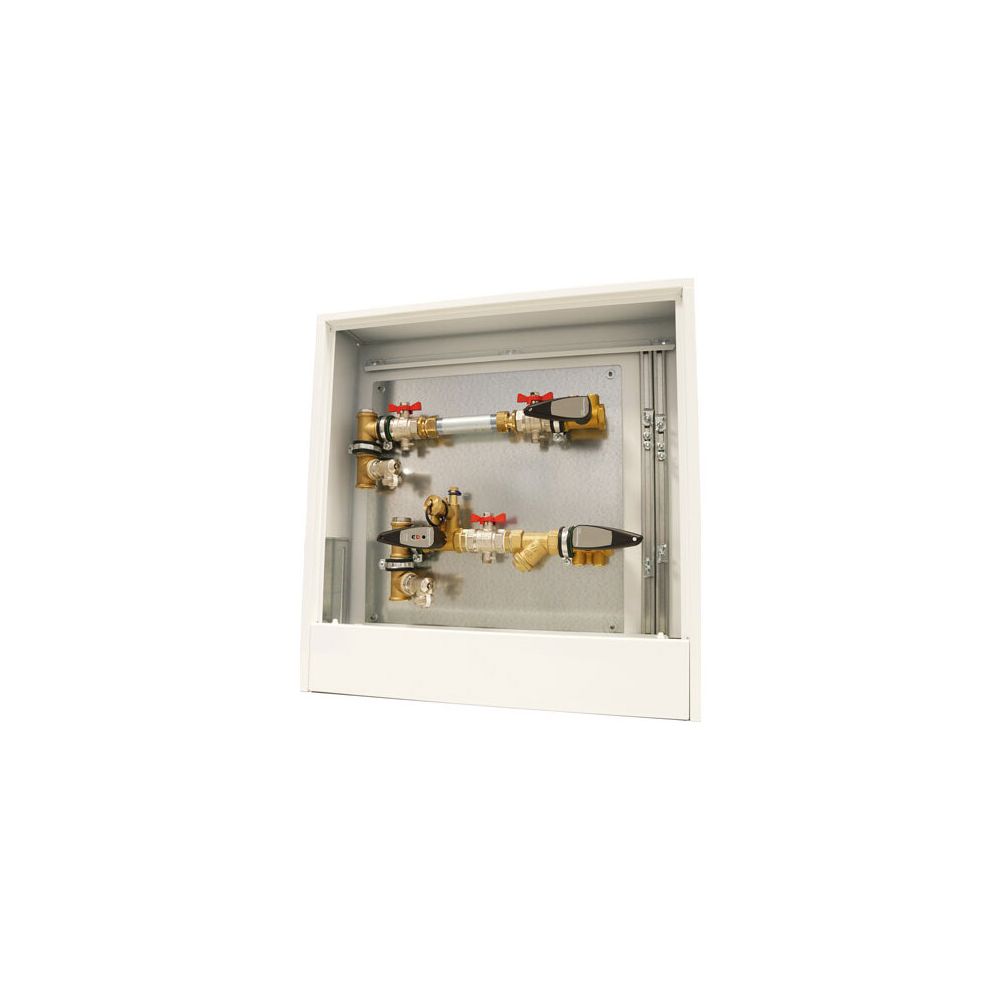

Flamco Mess-Station Aufputz, Anschluss links mit Strangregulierventil, Schmutzfänger, 110mm PS
Die Flamco Mess-Station Aufputz mit Anschluss links ist eine kompakte Hydronic-Messstation für den Kälte- und Wärmekreislauf. Sie wird als Mess-Station Aufputz im RAL 9016 Gehäuse geliefert und kombiniert Schmutzfänger, Fühlerkugelhähne, MS-T-Stücke sowie ein Strangregulierventil Ballorex Vario DN 20 mit KVS 4,40. Durch die stufenlos einstellbare Blende erfolgt Messung, Einstellung und Absperrung in beiden Richtungen.
Welche Komponenten sind in der Flamco Mess-Station Aufputz integriert?
Die Mess-Station Anschluss Links Aufputz besteht aus 3x Fühlerkugelhahn 3/4" IG mit Fühleranschluss M10x1, 1x Distanzstück 3/4" (110mm, Stahl verz.), 1x Schmutzfänger 3/4" Messing, sowie 4x MS-T-Stück 3/4". Zwei der MS-T-Stücke sind mit eingebauten FE-Stopfen mit Handentlüfter ausgeführt. Die Absperrung erfolgt über 2x Ballorex Basic DN20, 3/4" Absperrkugelhahn als passend zu Ballorex Strangregulierventilen.
Wie wird das Strangregulierventil für Messung und Einstellung genutzt?
Das Strangregulierventil Ballorex Vario DN 20, 3/4" arbeitet als kombiniertes Strangregulier- und Absperrventil für Kälte- und Wärmekreisläufe. Die Messung erfolgt in einer stufenlos einstellbaren Blende mit variablem Kv-Wert. Es gibt keine vorgeschriebene Durchflussrichtung: Messen, Einstellen und Absperren sind in beiden Richtungen möglich.
Welche Bauweise und Ausführung bietet das Aufputzgehäuse?
Das Aufputzgehäuse ist in RAL 9016 ausgeführt und hat die Maße 564 x 552 x 125 (HxBxT). Alle Bauteile sind auf Grundplatte montiert. Gehäuse, Kugel, Regulierschraube und Messanschlüsse sind aus entzinkungsbeständigem Messing CW602N. Die Betätigung erfolgt über einen Handgriff PA6.6.
Technische Daten
- Gehäuse (HxBxT): 564 x 552 x 125
- Gehäusefarbe: RAL 9016
- Anschluss: Anschluss links
- Nennweite Strangregulierventil: DN 20
- Nenngröße Strangregulierventil: 3/4"
- KVS Strangregulierventil: 4,40
- Messprinzip: stufenlos einstellbare Blende, variabler Kv-Wert
- Richtungsabhängigkeit: keine vorgeschriebene Durchflussrichtung (Messen/Einstellen/Absperren in beiden Richtungen)
- Fühlerkugelhahn (Stückzahl): 3x
- Fühlerkugelhahn Anschluss: 3/4" IG, Fühleranschluss M10x1
Die Flamco Mess-Station Aufputz mit Anschluss links eignet sich für Kälte- und Wärmekreisläufe und verbindet Schmutzfänger, Fühlerkugelhähne und MS-T-Stücke mit dem Strangregulierventil Ballorex Vario DN 20. Die Messung erfolgt über eine stufenlos einstellbare Blende mit variablem Kv-Wert, der KVS 4,40 ist am Ventil angegeben. Durch keine vorgeschriebene Durchflussrichtung sind Messung, Einstellung und Absperrung in beiden Richtungen möglich.
Technische Daten
| Hersteller-Warengruppe | Zubehör Hydronic |
| Hersteller-Produktgruppe | Messstation |
| Hersteller-Artikelnummer | M1338395.002 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M1338395.002 |
| EAN-13 | 4016715070029 |
| Gewicht | 15,6 kg |
| Trinkwasserkonform nach UBA | Ja |
