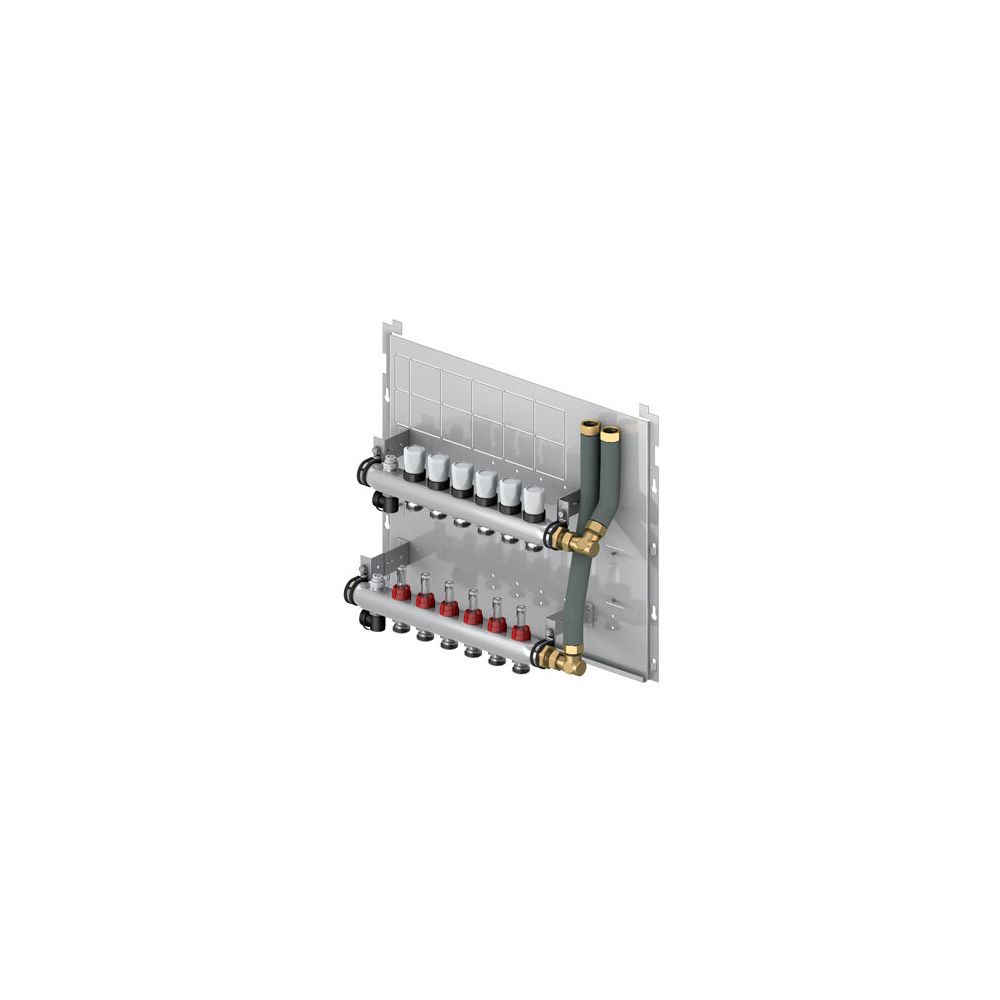

Flamco Fussbodenverteiler 4-fach auf Grundplatte 576x475mm
Der Flamco Fussbodenverteiler 4-fach auf Grundplatte 576x475mm ist eine vormontierte und verrohrte Lösung für die Unterputzinstallation von Heizkreisen. Er ist speziell für die Anwendung mit Logomatic G2 Systemen konzipiert und ermöglicht eine einfache Montage unter dem Gerät. Dieser Verteiler ist ideal für die effiziente Steuerung von bis zu vier Heizkreisen in Fußbodenheizungssystemen.
Welche Funktionen bietet der Flamco Fussbodenverteiler?
Dieser Fussbodenverteiler ist umfassend ausgestattet, um eine präzise Regelung und Überwachung der Heizkreise zu ermöglichen. Er verfügt über integrierte Absperr- und Regulierventile, die eine genaue Einstellung des Volumenstroms erlauben. Eine Durchflussanzeige mit einem Bereich von 0,5 bis 5 l/min visualisiert den aktuellen Durchfluss und unterstützt den hydraulischen Abgleich. Die Ventileinsätze M 30 x 1,5 mm sind mit Handverstellkappen versehen, was eine manuelle Anpassung der Heizkreise ohne zusätzliches Werkzeug ermöglicht. Eine Entlüftungsfunktion ist ebenfalls vorhanden, um Luft im System effektiv zu entfernen.
Welche Anschlüsse sind für die Heizkreise vorgesehen?
Der Anschluss zu den Heizkreisen erfolgt über 3/4" AG - Eurokonus. Die primäre Anschlussart ist 2-rohrig, mit einem Nenndurchmesser von 3/4 Zoll (20) und einem Rohraußendurchmesser von 21. Der primäre Anschluss ist als Außengewinde (metrisch) ausgeführt und befindet sich rechts. Sekundärseitig beträgt der Nenndurchmesser 1/2 Zoll (15).
Welche technischen Merkmale zeichnen den Verteiler aus?
Der Flamco Fussbodenverteiler ist aus rostfreiem Stahl gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Artikel ist für eine Druckstufe von PN 6 ausgelegt und verträgt einen maximalen Arbeitsdruck von 5. Die maximale Heizleistung bei einem primären Temperaturunterschied von 20K beträgt 10. Die Mediumtemperatur im Dauerbetrieb ist auf 45 begrenzt.
Technische Daten
- Baulänge: 576 mm
- Bauhöhe: 503 mm
- Bautiefe: 140 mm
- Werkstoff: rostfreier Stahl
- Nenndurchmesser primär: 3/4 Zoll (20)
- Nenndurchmesser sekundär: 1/2 Zoll (15)
- Max. Heizleistung (bei Primär dT = 20K): 10
- Druckstufe Artikel: PN 6
- Max. Arbeitsdruck: 5
- Mediumtemperatur (Dauerbetrieb): 45
- Durchflussanzeige: 0,5-5 l/min
Der Flamco Fussbodenverteiler 4-fach auf Grundplatte bietet eine zuverlässige und effiziente Lösung für die Heizkreisverteilung in Unterputzinstallationen, insbesondere in Kombination mit Logomatic G2 Systemen. Seine robuste Bauweise aus rostfreiem Stahl und die umfassende Ausstattung mit Absperr- und Regulierventilen sowie einer präzisen Durchflussanzeige von 0,5 bis 5 l/min ermöglichen eine optimale Steuerung der Heizkreise. Mit einer Baulänge von 576 mm, einer Bauhöhe von 503 mm und einer Bautiefe von 140 mm ist er kompakt und funktional. Die Anschlüsse sind für primär 3/4 Zoll (20) und sekundär 1/2 Zoll (15) ausgelegt, was eine flexible Integration in bestehende Systeme sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Dezentralisierte Wohnungsstationen |
| Hersteller-Produktgruppe | Zub. LogoComfort, LogoThermic, LogoMatic |
| Hersteller-Artikelnummer | M10515.41 |
| Hersteller | Flamco |
| Anschlussart Primärseite | 2-rohrig |
| Artikelnummer | FLAMCO-M10515.41 |
| Bauhöhe | 503 |
| Baulänge | 576 |
| Bautiefe | 140 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715115256 |
| Erweiterbar | nein |
| Gewicht | 8,4 kg |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 5 |
| Max Heizleistung (bei Primär dT = 20K) | 10 |
| Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | nein |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Multi-Zonen-Verteiler | ja |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 1/2 Zoll (15) |
| Position primärer Anschluss | rechts |
| Primärer Anschluss | Außengewinde (metrisch) |
| Rohraußendurchmesser primär | 21 |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrommessung | ohne |
| Werkstoff | rostfreier Stahl |
