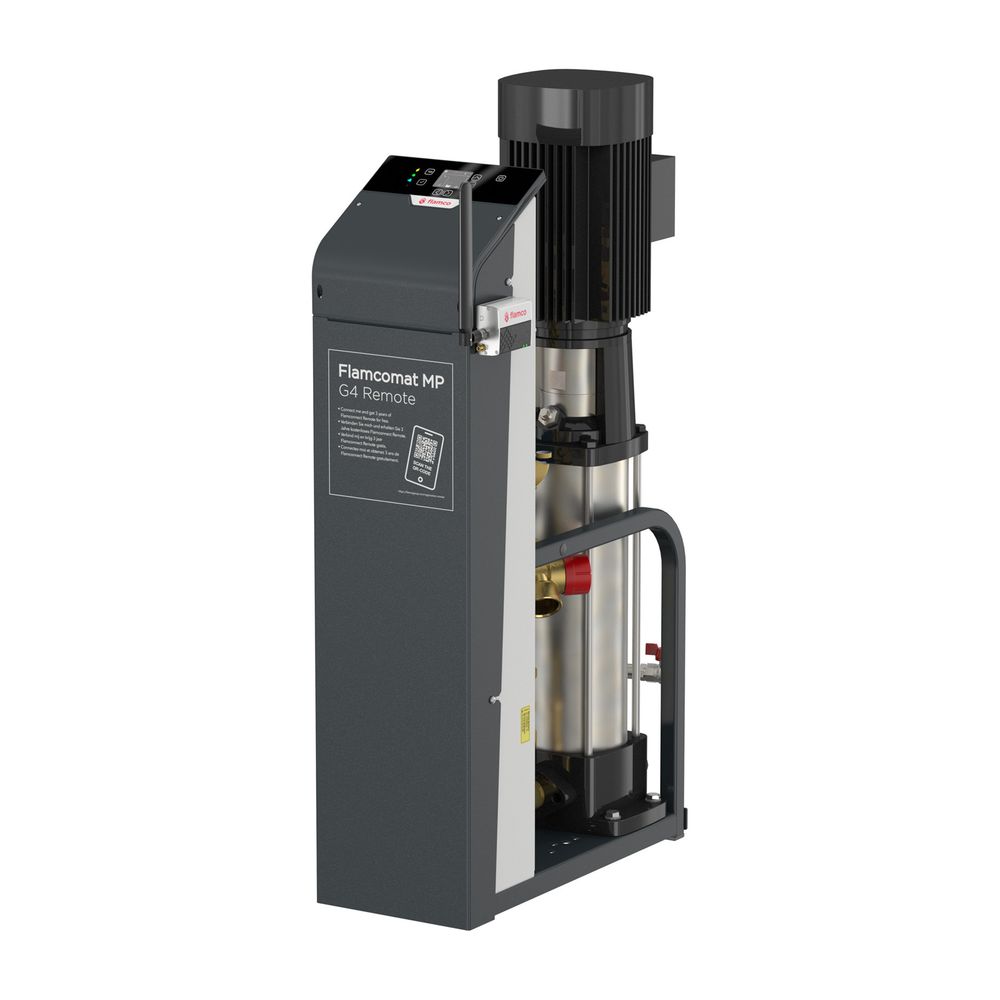

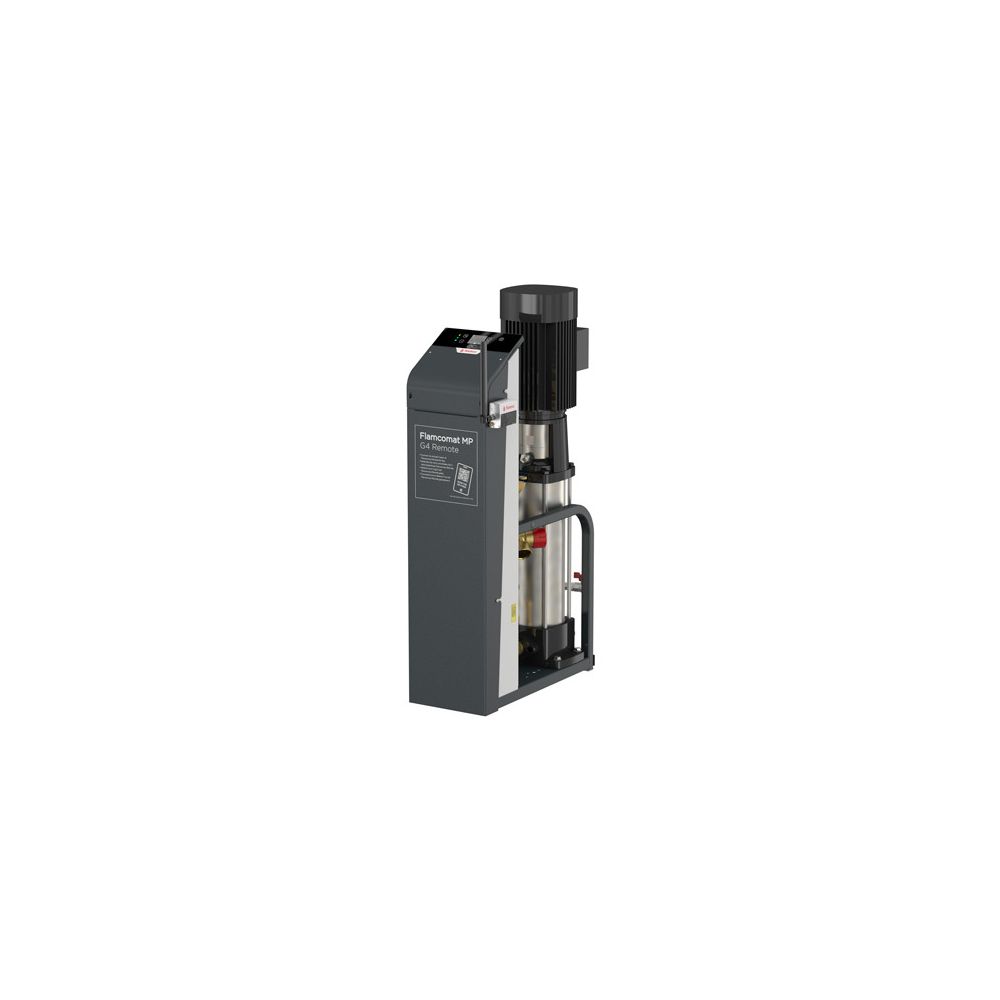

Flamco Flamcomat MP Steuermodul G 4" Remote M130, 400V

Das Flamco Flamcomat MP Steuermodul M130 ist eine zentrale Steuereinheit für die Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 sowie in Kühlwassersystemen. Dieses Mono-Aggregat mit 400 V Anschlussspannung arbeitet vollautomatisch und ist mit einer Pumpe zur Druckhaltung sowie einem Magnetventil zur Drucksenkung ausgestattet. Es ist ideal für den Einsatz in Kombination mit Anschlussgruppe und Grundbehälter.

Wie funktioniert die Druckhaltung, Entgasung und Nachspeisung?

Das Flamco Flamcomat Steuermodul M130 ist ein Mono-Aggregat, das eine Pumpe für die präzise Druckhaltung und ein Magnetventil zur Drucksenkung integriert. Ein Sicherheitsventil ist für Grund- und Beistellbehälter vorhanden. Die menügeführte Steuerung ermöglicht die Druckhaltung und Entgasung mit einer Schaltpunktbestimmung, die auf der Bewertung der hydraulischen Dynamik basiert. Zusätzlich sind Funktionen für die Nach- und Abspeisung sowie ein Mengenzähler für die Nachspeisung integriert.

Welche Steuerungs- und Überwachungsfunktionen bietet das Modul?

Das Steuermodul arbeitet vollautomatisch, wobei Funktionen, Inbetriebnahmebedingungen und Sollwerte konfigurierbar sind. Ein umfassendes Störungsmanagement mit Störungsanzeige und Speicherung inklusive Datum und Uhrzeit ist vorhanden. Anwender können statistische Werte abrufen. Die Bedienung erfolgt über ein Terminal mit grafischem Display und Sensortastgleitern, das variabel anzuordnen ist. Ein piktogrammgeführtes Menü mit Klartext ist in 20 frei wählbaren Sprachen verfügbar. Die Betriebsanzeige liefert Werte für Druck, Füllstand, Nach- und Abspeisung sowie Wasseraufbereitung und zeigt Symboldarstellungen für die Konfiguration und wichtige Zusatzinformationen wie aktive Elemente, Entgasung und Wartungsläufe.

Welche Schnittstellen sind für die Systemintegration verfügbar?

Das Flamco Flamcomat Steuermodul M130 bietet vielfältige Schnittstellen zur Ergänzung und optimalen Anbindung an Gebäudemanagementsysteme (BMS). Dazu gehören Modbus und BACnet über eine RS 485-Schnittstelle sowie eine Ethernet-Schnittstelle. Diese ermöglichen den Verbundbetrieb mit Master/Slave-Funktion und die Übertragung von Druck- und Füllstandswerten analog. Verschiedene Nachspeisevarianten können ebenfalls über diese Schnittstellen gesteuert werden.

Für welche Anwendungen ist das Steuermodul geeignet?

Das Steuermodul M130 ist für die Fremddruckhaltung mit Pumpe, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen gemäß DIN EN 12828 konzipiert. Es eignet sich ebenso für den Einsatz in Kühlwassersystemen. Für den Betrieb ist die Kombination mit einer passenden Anschlussgruppe und einem Grundbehälter erforderlich. Das System ist bis zu 50% Frostschutzmittel auf Glykolbasis einsetzbar und ermöglicht so auch unter anspruchsvollen Bedingungen eine zuverlässige Funktion.

Wie ist das Steuermodul montiert und ausgeführt?

Das Aggregat ist auf einem pulverbeschichteten Stahlgestell (RAL3002) montiert und verfügt über eine Befestigungsmöglichkeit. Das Anschlusskabel mit Stecker ist als elektrischer Anschluss beschrieben; eine variable Anordnung des Terminals mit Sensortastgleitern ist nach Anforderung möglich.

Technische Daten

• Zulässiger Betriebsdruck: 10 bar
• Arbeitsdruckbereich: 8,0 - 14,4 bar
• Druckhaltung Hysterese: ± 0,2 bar
• Maximale Betriebstemperatur: 70°C
• Anschlussspannung: 400 V
• Nennleistung: 3,0 kW
• Schallpegel: 54 dB(A)
• Höhe: 1190 mm
• Anschluss System: G 1 1/4" F
• Druckstufe Artikel: PN 16

Das Flamco Flamcomat MP Steuermodul M130 bietet eine umfassende Lösung für die effiziente Druckhaltung, Entgasung und Nachspeisung in Heizungs- und Kühlsystemen. Mit einer Anschlussspannung von 400 V und einer Nennleistung von 3,0 kW sorgt es für einen vollautomatischen und zuverlässigen Betrieb. Der Arbeitsdruckbereich von 8,0 bis 14,4 bar und die maximale Betriebstemperatur von 70°C unterstreichen die Leistungsfähigkeit dieses Moduls, das für eine präzise Systemwartung konzipiert ist.
