Beschreibung

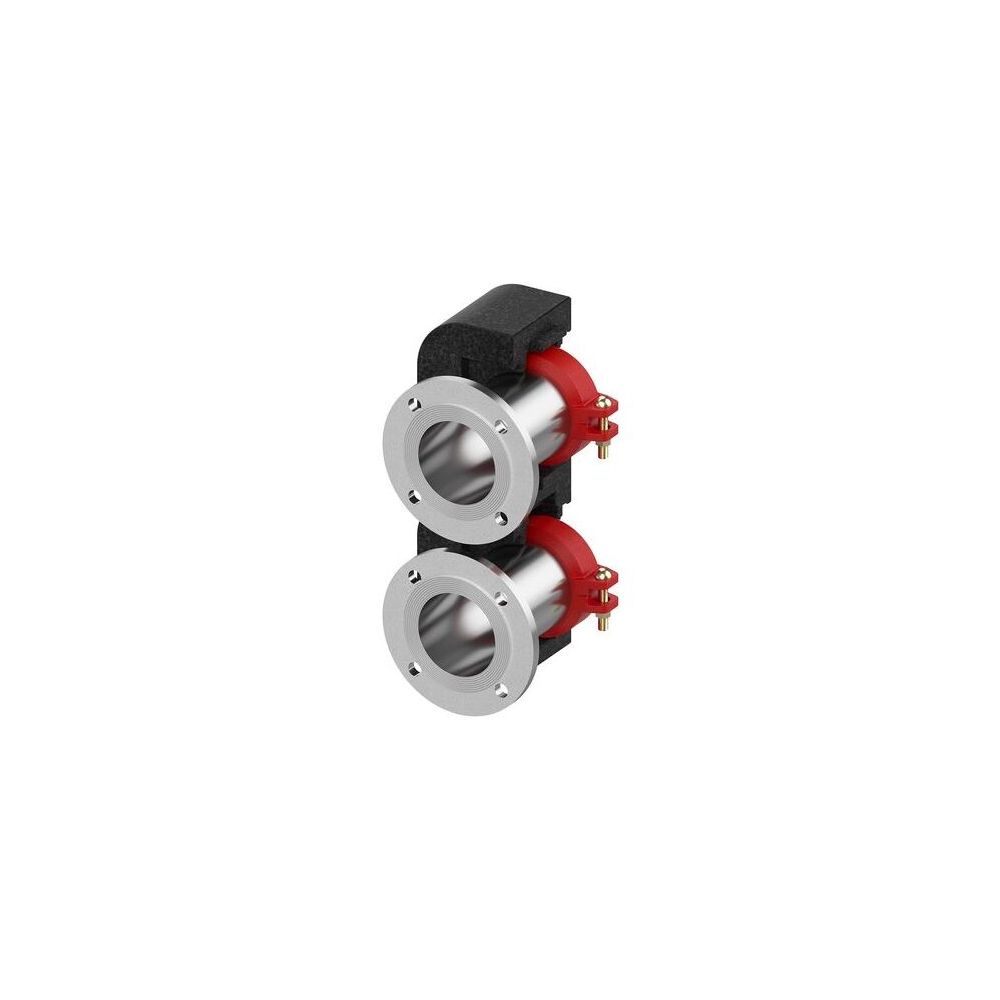

Flamco BigFixLock Flansch, Set mit Isolierung DN 200 (219,1) x DN 200, PN 6
Der Flamco BigFixLock Flansch, ein Set mit Isolierung aus der BigFixLock Serie, ist eine spezialisierte Übergangsverschraubung für den systemexternen Anschluss an Wärmeerzeuger. Dieses 2-teilige Set ist für Victaulic-Flansche PN 6 ausgelegt und bietet eine Dimension von DN 200 (Rohraußendurchmesser 219,1) x DN 200. Es ist ideal für den Einsatz in der Kesselraumausrüstung.
Welche Funktion erfüllt der Flamco BigFixLock Flansch?
Das Flamco BigFixLock Flansch-Set dient als Übergangsverschraubung, um eine zuverlässige Verbindung zwischen externen Systemkomponenten und dem Wärmeerzeuger herzustellen. Die Ausführung ist 2-teilig und systemgebunden, was eine präzise Integration in bestehende Anlagen ermöglicht.
Welche Anschlüsse und Dimensionen sind relevant?
Der Flansch ist für einen Nenndurchmesser von DN 200 an beiden Anschlüssen konzipiert. Anschluss 1 weist einen Rohraußendurchmesser von 219,1 auf, während Anschluss 2 als Flansch ausgeführt ist. Das Set ist nicht reduzierend und der Winkel des Bogens beträgt 0.
Welche Materialien und Dichtungen werden verwendet?
Der Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, und Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254). Das Set ist mit Dichtungsmaterial ausgestattet, das aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt ist, bekannt für seine Beständigkeit.
Für welche Betriebsbedingungen ist der Flansch ausgelegt?
Dieser Flansch ist für eine Druckstufe von PN 6 ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 6. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 200
- Rohraußendurchmesser Anschluss 1: 219,1
- Nenndurchmesser Anschluss 2: DN 200
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Der Flamco BigFixLock Flansch, Set mit Isolierung, bietet eine robuste und zuverlässige Lösung für Übergangsverschraubungen an Wärmeerzeugern. Mit seiner Auslegung für einen Nenndurchmesser von DN 200 und einer Druckstufe von PN 6 sowie der Beständigkeit bis 110 Mediumtemperatur, gefertigt aus hochwertigem Gusseisen und Stahl, ist dieses 2-teilige Set eine passende Komponente für anspruchsvolle Installationen in der Kesselraumausrüstung.
Lieferumfang
- 2x Victaulic-Flansch
- 1x Isolierung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.992 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.992 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008787 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 44,5 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 200 |
| Nenndurchmesser Anschluss 2 | DN 200 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 219,1 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
