Beschreibung

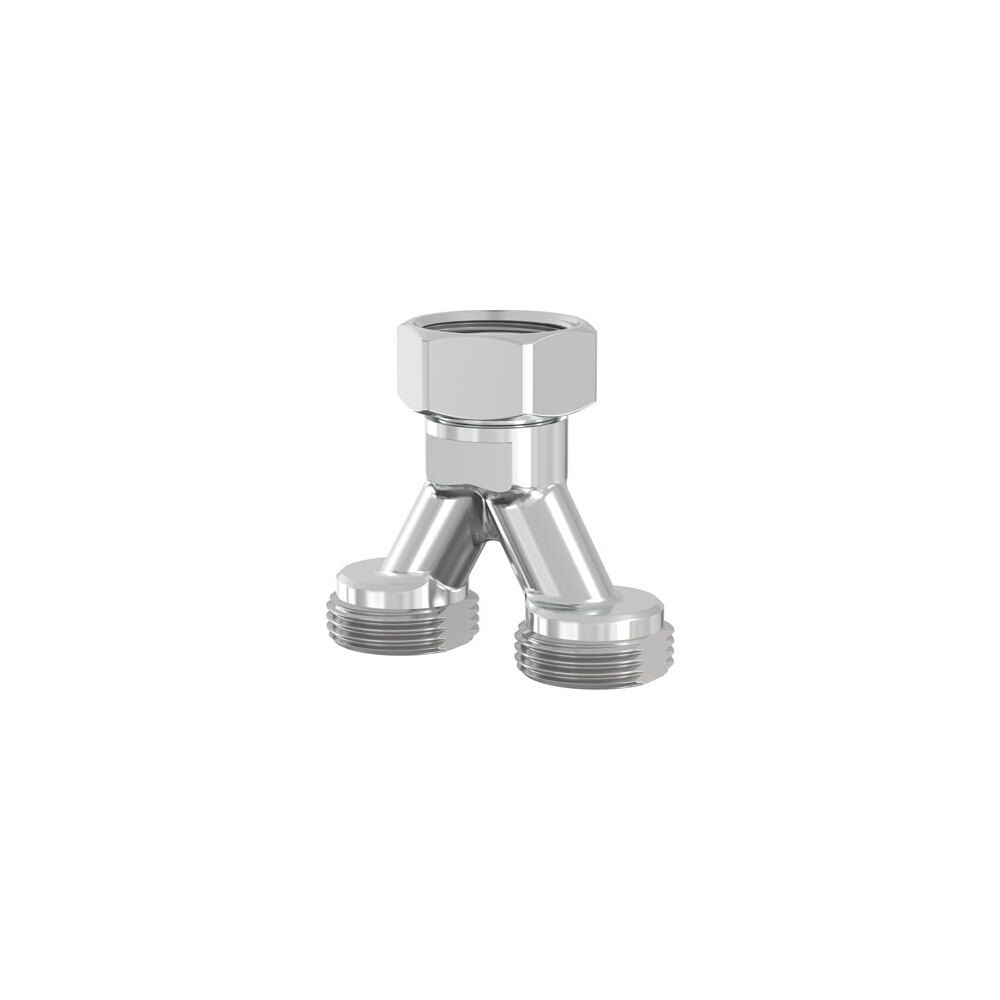

Flamco Anschlussverteiler Y-Form Messing vernickelt G 3/4" Außengew. Eurokonus x G 3/4" Innengew. Eurokonus, Achsabstand 38,5mm
Der Flamco Anschlussverteiler in Y-Form aus vernickeltem Messing ist eine spezialisierte Komponente für Heizungsinstallationen. Er dient der Vergrößerung der Heizfläche und verfügt über G 3/4 Zoll Eurokonus-Anschlüsse. Mit einem Achsabstand von 38,5 mm ist er für einen maximalen Betriebsdruck von 10 bar und Mediumtemperaturen von 0 bis 110 °C ausgelegt.
Welche Materialien und Konstruktionsmerkmale zeichnen den Verteiler aus?
Der Anschlussverteiler ist aus Messing vernickelt gefertigt, genauer aus der Werkstoffgüte CuZn40Pb2 (CW617N), was eine hohe Beständigkeit und Langlebigkeit ermöglicht. Eine integrierte EPDM Dichtung (Ethylen-Propylen-Dien-Kautschuk) und eine Konus-Dichtung sorgen für eine elastische und zuverlässige Abdichtung der Verbindungen. Für eine einfache Montage ist der Verteiler mit einer Überwurfmutter der Schlüsselweite 30 und einer zusätzlichen Schlüsselfläche SW 17 als Montagehilfe ausgestattet.
Welche Anschlussmöglichkeiten und Abmessungen bietet der Verteiler?
Der Y-förmige Anschlussverteiler ist mit drei Anschlüssen ausgestattet, die alle einen Nenndurchmesser von 3/4 Zoll (20) aufweisen. Anschluss 1 und Anschluss 3 sind als Außengewinde zylindrisch (BSPP ISO 228-1) ausgeführt, während Anschluss 2 ein Innengewinde zylindrisch (BSPP) besitzt. Der Achsabstand zwischen den Verteilerseiten beträgt 38,5 mm, und die Baulänge des Verteilers liegt bei 57 mm. Die Längen der einzelnen Anschlüsse sind wie folgt: Anschluss 1 und 3 haben eine Länge von 37 mm, Anschluss 2 eine Länge von 19,8 mm. Die Arbeitslängen betragen für Anschluss 1 und 3 jeweils 37 mm und für Anschluss 2 12,2 mm.
Für welche Betriebsbedingungen ist der Anschlussverteiler geeignet?
Dieser Anschlussverteiler ist für den Einsatz in Heizungsanlagen konzipiert und hält einem maximalen Betriebsdruck von 10 bar stand. Die zulässige Mediumtemperatur im Dauerbetrieb liegt in einem Bereich von 0 °C bis 110 °C, was eine breite Anwendung in verschiedenen Heizsystemen ermöglicht. Der Verteiler ist nicht reduzierend und verfügt weder über ein Entleerungsventil noch einen Entlüfter.
Technische Daten
- Ausführung: Y-Stück
- Werkstoff: Messing (CuZn40Pb2 (CW617N))
- Oberflächenschutz: vernickelt
- Nenndurchmesser Anschlüsse: 3/4 Zoll (20)
- Achsabstand: 38,5 mm
- Baulänge: 57 mm
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Schlüsselweite Überwurfmutter: 30
Der Flamco Anschlussverteiler Y-Form aus vernickeltem Messing ist eine robuste Lösung zur effizienten Erweiterung von Heizflächen. Mit seinen G 3/4 Zoll Eurokonus-Anschlüssen, einem Achsabstand von 38,5 mm und der Beständigkeit gegenüber einem Betriebsdruck von bis zu 10 bar sowie Mediumtemperaturen von 0 bis 110 °C bietet er eine zuverlässige und langlebige Verbindungskomponente für diverse Heizungsinstallationen.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10506 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Anschluss 3 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge Anschluss 1 | 37 |
| Arbeitslänge Anschluss 2 | 12,2 |
| Arbeitslänge Anschluss 3 | 37 |
| Artikelnummer | FLAMCO-F10506 |
| Ausführung | Y-Stück |
| EAN-13 | 4013852264359 |
| FM-Prüfung | nein |
| Gewicht | 0,143 kg |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 37 |
| Länge Anschluss 2 | 19,8 |
| Länge Anschluss 3 | 37 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 3 | 3/4 Zoll (20) |
| Norm Flansch | DIN |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Oberflächenschutz Anschluss 3 | vernickelt |
| Reduzierend | nein |
| Schlüsselweite | 23 |
| Schlüsselweite Überwurfmutter | 30 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Wanddicke Anschluss 1 | 2 |
| Wanddicke Anschluss 3 | 2 |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Werkstoffgüte Anschluss 3 | CuZn40Pb2 (CW617N) |
| Winkel | 30 |
