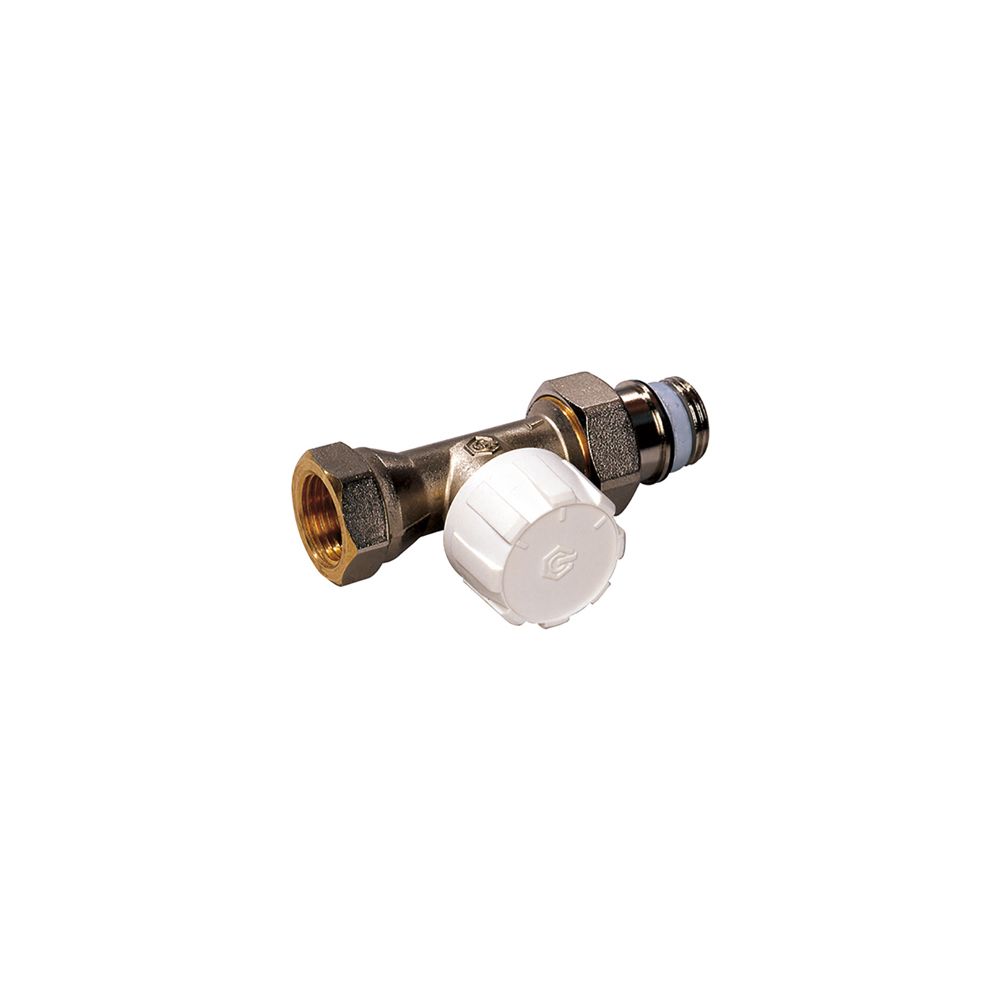

Flamco Thermostatventil Durchgang DN 10 mit Voreinstellung, Rp 3/8" x G 1/2" Außengewinde, M30x1,5

Das Flamco Thermostatventil Durchgang DN 10 mit Voreinstellung ist ein FL Thermostatventil-Unterteil aus der Simplex Thermostatventile und Köpfe Reihe. Es ist für Zweirohr-Heizungssysteme ausgelegt und kombiniert eine stufenlose Voreinstellung mit einem austauschbaren Ventileinsatz, sodass ein exakter hydraulischer Abgleich unterstützt wird.

Wie wird die Voreinstellung am Thermostatventil DN 10 vorgenommen?

Das Thermostatventil-Unterteil bietet eine stufenlose Voreinstellung ohne Hubbegrenzung. Die Voreinstellung wird durch Kulisse per Voreinstellschlüssel vorgenommen und ist direkt ablesbar. Die serienmäßige Ausführung ist als Durchgangsform ausgeführt und für einen Voreinstellbetrieb im Heizungswasser vorgesehen.

Welche Anschlussarten und Dichtungen bietet das Ventil?

Der Durchgang erfolgt über Rp 3/8" IG als Eingang und G 1/2" AG als Ausgang. Die Tüllenverschraubung ist selbstdichtend mittels Gewindeeinschneiddichtung; zusätzlich ist die Tüllenverschraubung im Gehäuse weichdichtend durch Profildichtung ausgeführt. Dichtkomponenten sind als Rundring und Kegeldichtung aus EPDM beschrieben.

Welche Materialien werden für das Ventil verwendet?

Das Gehäuse des Thermostatventils besteht aus vernickeltem Pressmessing und zeichnet sich durch hohe Beständigkeit aus. Spindel und Druckfeder sind aus Nirosta gefertigt. Für die Dichtungen kommen Rundringe und Kegeldichtungen aus EPDM zum Einsatz. Das Oberteil ist durch eine Doppel-O-Ring-Abdichtung wartungsfrei konstruiert.

Wie erfolgt die Installation und Wartung des Ventils?

Die Tüllenverschraubung ist selbstdichtend mittels Gewindeeinschneiddichtung und im Gehäuse weichdichtend durch eine Profildichtung. Der Ventileinsatz kann beim Betrieb der Heizungsanlage mittels eines Demontagegeräts ausgetauscht werden, was die Wartung vereinfacht. Das Oberteil ist wartungsfrei durch eine Doppel-O-Ring-Abdichtung. Eine weiße Bauschutzkappe ist für den Thermostatkopfanschluss vorhanden.

Welche Normen und Einsatzdaten sind für den Betrieb relevant?

Das Thermostatventil ist zertifiziert nach DIN EN 215 und erfüllt die Baumaße nach EN 215-D. Als zulässige Betriebswerte werden 10 bar Betriebsüberdruck sowie 120 Grad C Betriebstemperatur genannt. Für den Durchfluss ist der kvs-Wert 1,0 qm/h für Medium Heizungswasser nach VDI 2035 angegeben.

Technische Daten

• Nennweite: DN 10
• Eingang: Rp 3/8" IG
• Ausgang: G 1/2" AG
• Thermostatkopfanschluss: M30x1,5
• Voreinstellung: stufenlos, ohne Hubbegrenzung
• Zulässiger Betriebsüberdruck: 10 bar
• Zulässige Betriebstemperatur: 120 Grad C
• kvs-Wert: 1,0 qm/h
• Medium: Heizungswasser nach VDI 2035
• Material Gehäuse: Pressmessing vernickelt

Das Flamco Thermostatventil Durchgang DN 10 ist eine zuverlässige Komponente für Zweirohr-Heizungssysteme. Mit seiner stufenlosen Voreinstellung ermöglicht es einen präzisen hydraulischen Abgleich und trägt zur Effizienz der Heizungsanlage bei. Die robuste Konstruktion aus vernickeltem Pressmessing und Nirosta sowie die wartungsfreie Doppel-O-Ring-Abdichtung ermöglichen eine lange Lebensdauer. Es ist für einen Betriebsüberdruck von bis zu 10 bar und eine Betriebstemperatur von 120 Grad C ausgelegt.
