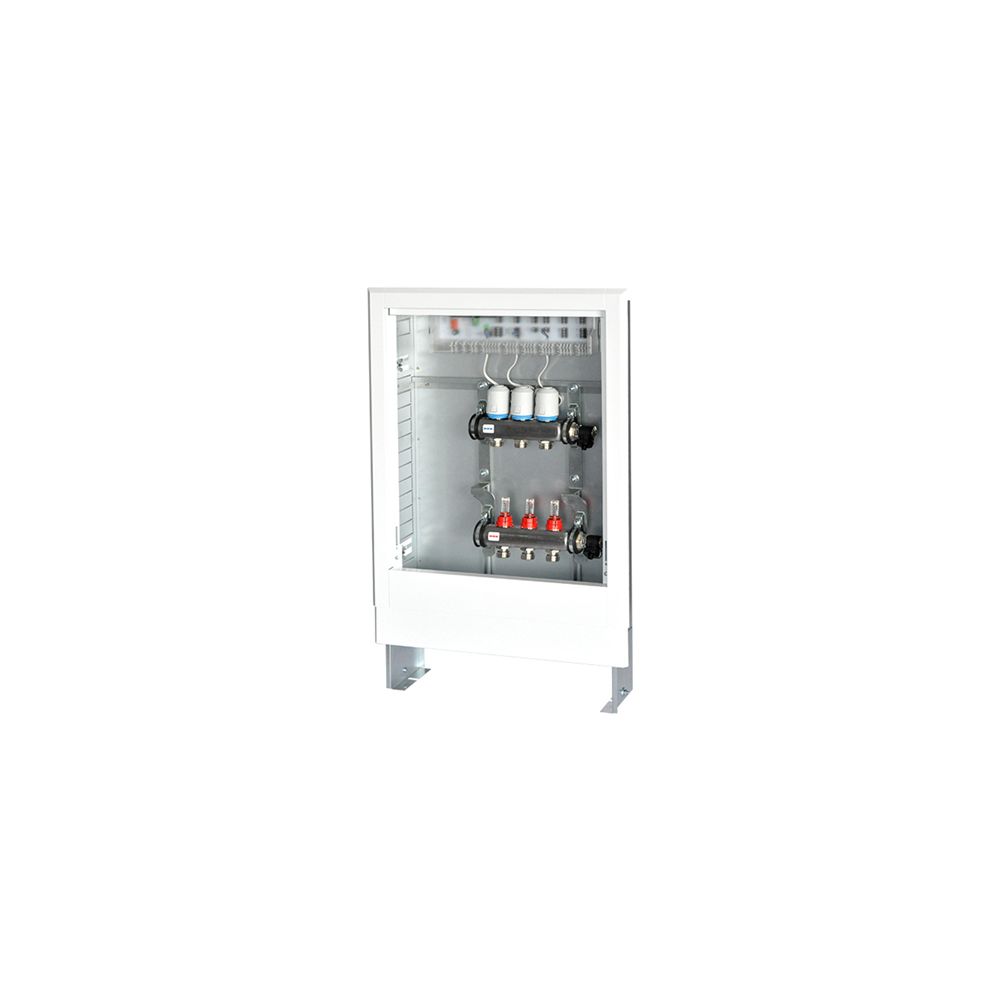

Flamco Verteilerstation für Fußbodenheizung, 7 Heizkreise mit Regelung, vormontiert im Unterputz-Schrank

Die Flamco Verteilerstation für Fußbodenheizung ist eine installationsfertig vormontierte und vorverdrahtete Lösung für die Flächentemperierung. Mit 7 Heizkreisen und einer integrierten Regelung bietet sie eine effiziente Steuerung für Heiz- und Kühlanwendungen. Die gesamte Einheit ist platzsparend in einem Unterputz-Schrank untergebracht, was eine unauffällige Integration in moderne Räume ermöglicht.

Wie ist die Flamco Verteilerstation aufgebaut und welche Montagevorteile bietet sie?

Die Verteilerstation ist in einem geschlossenen Unterputz-Verteilerschrank aus verzinktem Stahlblech untergebracht, der mit einer verkehrsweißen Pulverbeschichtung (RAL 9016) versehen ist. Der Schrank ist in der Höhe von 750 mm bis 850 mm verstellbar und bietet eine anpassbare Tiefe von 110 mm bis 165 mm. Eine abnehmbare Frontschürze erleichtert die Montage erheblich. Die Vor- und Rücklaufanschlüsse können wahlweise von links, rechts oder unten erfolgen, was eine hohe Flexibilität bei der Installation bietet. Eine Frontklappe mit Schlüsselschloss schützt die Komponenten vor unbefugtem Zugriff. Eine Randaufbiegung im Winkel von 45 Grad, eine Verteilermontageschiene, eine Clipschiene für die Reglermodulleiste und eine Rohrumlenkschiene sind ebenfalls integriert.

Welche Funktionen bietet der Heizkreisverteiler für eine präzise Flächentemperierung?

Der Komplettverteiler besteht aus einem 1 Zoll Edelstahl-Profilrohr mit Innengewinde und ist speziell für die Flächentemperierung konzipiert. Er verfügt über voreinstellbare Ventile und Durchflussmengenanzeiger, die einen Bereich von 0 bis 5 l/min abdecken. Die Rücklaufventile (oben) sind mit einer Kappe versehen und können mit Simplex Stellantrieben ausgetauscht werden. Ein drehbares 3/4 Zoll Entlüftungsventil ermöglicht das einfache Befüllen, Entlüften und Entleeren des Systems. Die 230 V Anschlussklemmleiste für Heizen und Kühlen ist inklusive Pumpenmodul und vorverdrahteten 230 V Stellantrieben. Die Station ist mit einem Regler ausgestattet und ermöglicht einen statischen hydraulischen Abgleich sowie eine analoge Volumenstrommessung. Die Heizkreise sind verschließbar.

Wie sind die Anschlüsse und Heizkreise der Verteilerstation ausgeführt?

Die Flamco Verteilerstation ist als Multi-Zonen-Verteiler ausgelegt und verfügt über 7 Heizkreise. Die Heizkreisanschlüsse erfolgen mit G 3/4 a Eurokonus und einem Nenndurchmesser sekundär von 3/4 Zoll (20). Der Ventilabstand beträgt 50 mm. Der Nenndurchmesser primär ist 1 Zoll (25), mit einem primären Anschluss als Innengewinde zylindrisch (BSPP). Die Position des primären Anschlusses ist wahlweise links oder rechts. Der Rohraußendurchmesser sekundär liegt zwischen 12 und 20.

Technische Daten

• Anzahl der Heizkreise (sekundär): 7
• Nenndurchmesser primär: 1 Zoll (25)
• Nenndurchmesser sekundär: 3/4 Zoll (20)
• Durchflussmengenanzeiger (Bereich): 0-5 l/min
• Versorgungsspannung: 230 V
• Max. Arbeitsdruck: 6
• Mediumtemperatur (Dauerbetrieb): 20 - 70
• Max. Heizleistung (bei Primär dT = 20K): 12,201
• Max. Kühlleistung primär (bei primärer dT = 7K): 6,1005
• Durchflussleistung: 0 - 300

Die Flamco Verteilerstation für Fußbodenheizung bietet eine installationsfertige, vormontierte und vorverdrahtete Basis für 7 Heizkreise mit Regelung. Mit Durchflussmengenanzeigern (0-5 l/min), statischem hydraulischem Abgleich und analoger Volumenstrommessung unterstützt die Station den Betrieb für Heizen und Kühlen. Die Ausführung ist für 230 V vorgesehen und im Unterputz-Verteilerschrank mit verstellbarer Schrankhöhe (750 bis 850 mm) sowie Schranktiefe (110 - 165 mm) integriert. Die maximale Heizleistung beträgt 12,201 und die maximale Kühlleistung 6,1005, bei einer Mediumtemperatur von 20 bis 70.
