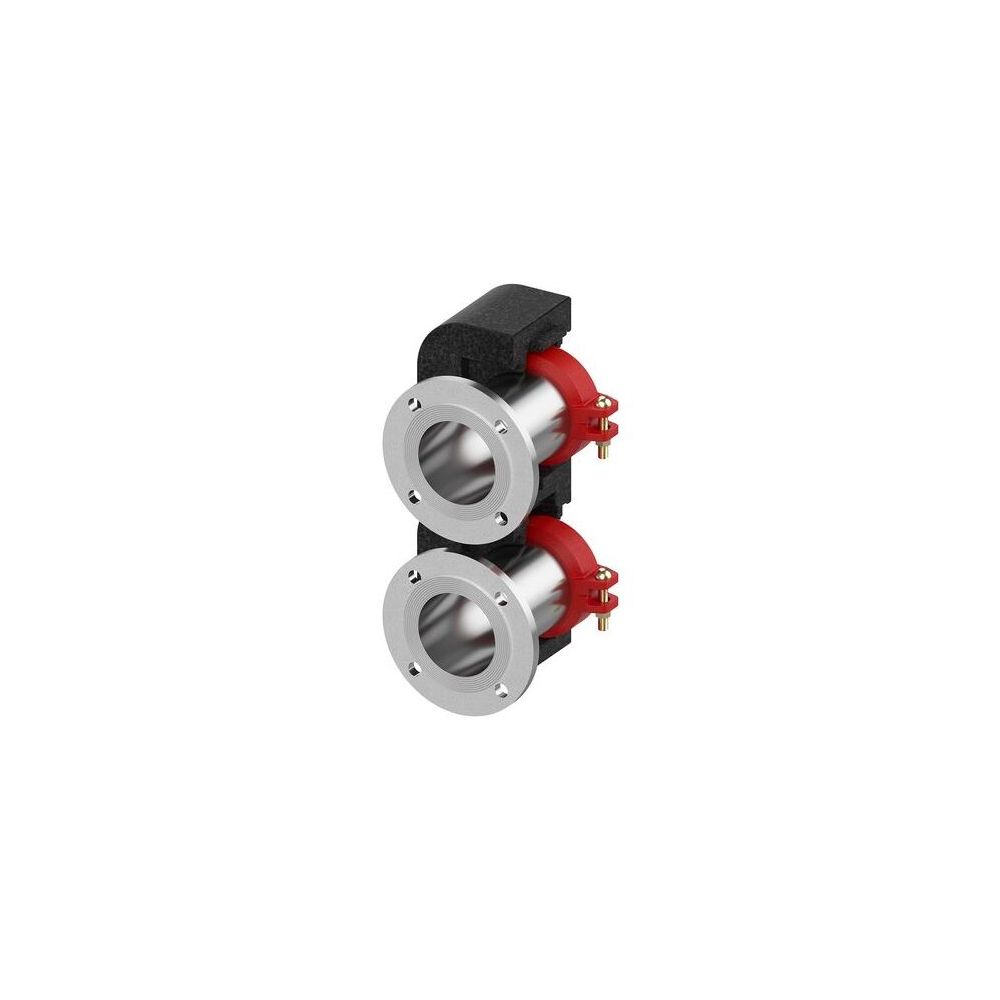

Flamco BigFixLock Flansch, Set mit Isolierung DN 100 (114,3) x DN 65, PN 6
Der Flamco BigFixLock Flansch, als Set mit Isolierung, ist eine 2-teilige Übergangsverschraubung für die system-externe Anbindung an einen Wärmeerzeuger. Dieses Set ist speziell für die Kesselraumausrüstung konzipiert und dient als Zubehör für Großverteiler. Es ermöglicht eine reduzierende Verbindung von DN 100 (114,3) auf DN 65 bei einer Druckstufe von PN 6.
Wie ist der Flamco BigFixLock Flansch konstruiert und aus welchen Materialien besteht er?
Der Flamco BigFixLock Flansch ist eine 2-teilige Übergangsverschraubung. Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12 und ist für DN 100 mit einem Rohraußendurchmesser von 114,3 ausgelegt. Anschluss 2 ist aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt und für DN 65 vorgesehen. Das Set wird mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) geliefert, was eine zuverlässige Abdichtung sicherstellt. Eine Isolierung ist im Set enthalten.
Welche technischen Spezifikationen bietet der Flansch?
Dieser Victaulic-Flansch ist für eine Druckstufe von PN 6 ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 6. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen. Das System ist als systemgebunden klassifiziert. Die Gesamtlänge des Flansches beträgt 130.
Technische Daten
- Ausführung: 2-teilig
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Nenndurchmesser Anschluss 1: DN 100
- Rohraußendurchmesser Anschluss 1: 114,3
- Nenndurchmesser Anschluss 2: DN 65
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Länge: 130
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Der Flamco BigFixLock Flansch bietet eine robuste und systemgebundene Lösung für Übergangsverschraubungen zum Wärmeerzeuger. Mit seiner Konstruktion aus Gusseisen und Stahl, der EPDM-Dichtung und der Auslegung für PN 6 sowie Mediumtemperaturen bis 110, stellt dieses 2-teilige Set eine langlebige Komponente für die Kesselraumausrüstung dar, die eine Nennweitenreduzierung von DN 100 auf DN 65 ermöglicht.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.693 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.693 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008664 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 14,65 kg |
| LPCB-Prüfung | nein |
| Länge | 130 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 185 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
