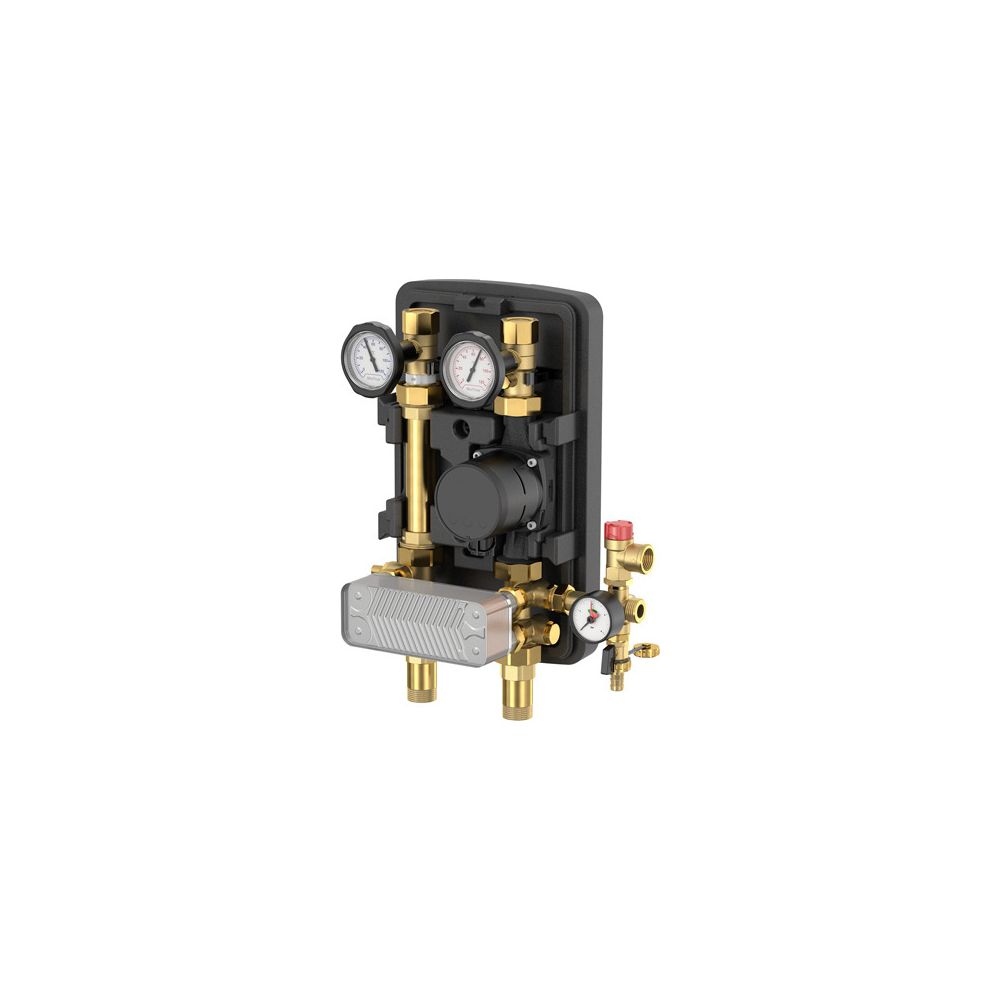

Flamco Meiflow Top S-SD, ungemischter Heizkreis, DN 25, HX20 1", Grundfos Alpha 2.1 25-60N, Trennsystem 20
Die Flamco Meiflow Top S-SD ist eine Pumpengruppe für ungemischte Heizkreise, die als Trennsystem mit einem 20-Platten-Wärmetauscher konzipiert ist. Ausgestattet mit einer Grundfos Alpha 2.1 25-60N Hocheffizienzpumpe, ermöglicht sie eine hydraulische Trennung zwischen Wärmeerzeuger und Wärmeverbraucher. Diese Einheit ist ideal für Heizungsanlagen, die eine Systemtrennung erfordern, und bietet eine effiziente Integration durch ihre kompakte Bauweise und umfassende Ausstattung.
Welche Funktion erfüllt das Trennsystem der Flamco Meiflow Top S-SD?
Die Flamco Meiflow Top S-SD ist als Trennsystem mit einem 20-Platten-Wärmetauscher konzipiert. Dies ermöglicht eine hydraulische Trennung zwischen Wärmeerzeuger und Wärmeverbraucher, was besonders bei unterschiedlichen Systemdrücken oder Medienqualitäten vorteilhaft ist. Die Einheit ist für ungemischte Heizkreise geeignet und unterstützt eine Mediumtemperatur von bis zu 95 °C bei einem maximalen Arbeitsdruck von PN6. Die Strömungsrichtung ist einstellbar, was Flexibilität bei der Installation bietet.
Welche Komponenten sind in der Pumpengruppe integriert?
Die Ausstattung der Pumpengruppe umfasst eine Grundfos Alpha 2.1 25-60N Hocheffizienzpumpe, die den Anforderungen der Verordnungen EC 547/2012 und EC 641/2009 entspricht. Eine Schwerkraftbremse im Rücklauf mit 200mmWs ist integriert. Für die Absperrung sind zwei Kugelhähne mit Griff vorgesehen. Ein Thermometer mit einem Anzeigebereich von 0 bis 120 °C und ein Manometer von 0 bis 4 bar sind ebenfalls vorhanden. Die Sicherheit wird durch ein Sicherheitsventil mit einem Öffnungsdruck von 3 bar sichergestellt. Entlüftungsmöglichkeiten auf primärer und sekundärer Seite sowie ein KFE-Hahn an der Sicherheitsgruppe und eine MAG Service-Kupplung 3/4" sind ebenfalls Teil der Ausstattung.
Welche Materialien und Anschlüsse zeichnen die Pumpengruppe aus?
Die Armaturen der Pumpengruppe bestehen aus Messing, während die Verrohrung aus rostfreiem Stahl gefertigt ist. Weitere Werkstoffe sind PTFE und EPDM. Die Isolierung aus EPP trägt zur Energieeffizienz bei. Der Anschluss für den Wärmeverbraucher ist ein 1" Außengewinde, während der Anschluss für den Wärmeerzeuger als 1 1/2" Außengewinde ausgeführt ist. Der Nenndurchmesser primär und sekundär beträgt jeweils DN 25. Der Pumpenanschluss ist als Innengewinde zylindrisch (BSPP) ausgeführt, der primäre Anschluss als Außengewinde zylindrisch BSPP (ISO 228-1) und der sekundäre Anschluss ebenfalls als Innengewinde zylindrisch (BSPP).
Welche Abmessungen und Installationsmöglichkeiten bietet die Flamco Meiflow Top S-SD?
Die Pumpengruppe ist für die Wandaufstellung vorgesehen und wird inklusive einer Wandhalterung geliefert. Die kompakten Maße betragen eine Höhe von 421 mm, eine Breite von 249 mm und eine Tiefe von 220 mm. Der Achsabstand beträgt 125 mm. Die Einbaulänge der Pumpe liegt bei 180 mm. Eine Fühleraufnahme im Vorlauf ist mit M10x1 ausgeführt.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Pumpe: Grundfos Alpha 2.1 25-60N
- Plattenwärmetauscher: 20 Platten
- Nenndruck: PN6
- Max. Betriebstemperatur: 95 °C
- Öffnungsdruck Sicherheitsventil: 3 bar
- Nenndurchmesser primär/sekundär: DN 25
- Anschluss Wärmeverbraucher: 1" AG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Kvs-Wert: 3,2
Die Flamco Meiflow Top S-SD Pumpengruppe bietet eine zuverlässige Lösung für Heizungsanlagen mit Systemtrennung. Mit ihrer Grundfos Alpha 2.1 25-60N Hocheffizienzpumpe, dem integrierten 20-Platten-Wärmetauscher und einer maximalen Betriebstemperatur von 95 °C ist sie für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise aus Messing und rostfreiem Stahl sowie die umfassende Ausstattung mit Absperrventilen, Thermometer und Manometer stellen eine effiziente Funktion sicher. Das Trennsystem ist für ungemischte Heizkreise ausgelegt und unterstützt einen Nenndruck von PN6.
Lieferumfang
- 1x Flamco Meiflow Top S-SD Pumpengruppe
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Trennsysteme Heizung |
| Hersteller-Artikelnummer | M45911.222 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M45911.222 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091482 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 10,7 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 3,2 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | ja |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | ja |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | ja |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sicherheitsventil | 3 |
| Öffnungsdruck Sperrventil | 0,02 |
