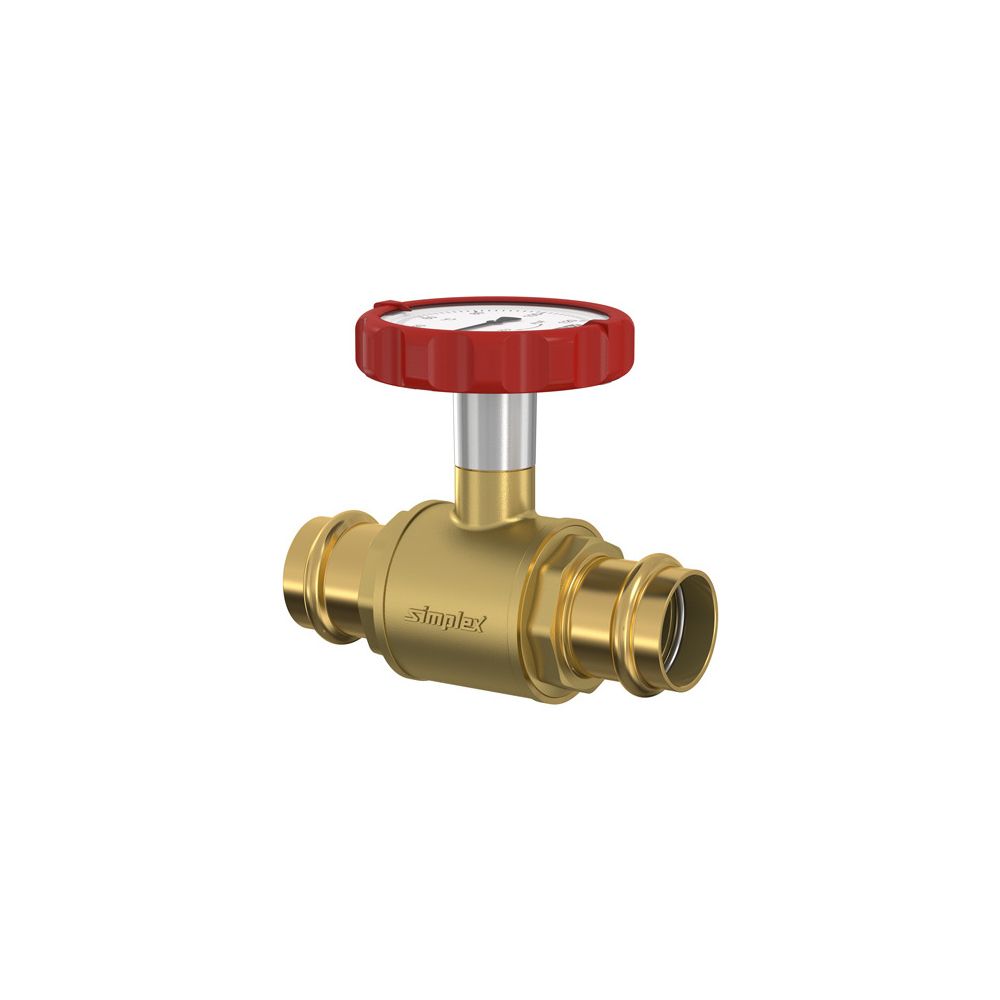

Flamco Kugelhahn mit Thermom.griff, rot DN 25 Press 28 PN 16 M+V Kontur, Messing
Der Flamco Kugelhahn mit Thermometergriff in Rot ist eine robuste Absperrarmatur aus Messing, konzipiert für Warmwasser-Heizungsanlagen. Mit einem Nenndurchmesser von DN 25 und einem Rohraußendurchmesser von 28 mm ist er für Pressanschlüsse mit M- und V-Kontur sowie einer Druckstufe von PN 16 ausgelegt.
Wie ist der Flamco Kugelhahn konstruiert?
Diese Kugel-Absperrarmatur besteht aus blankem Pressmessing mit einer Werkstoffgüte von CuZn40Pb2 (CW617N). Die Kugel ist aus Messing gefertigt, hartverchromt und in Polytetrafluorethylen (PTFE) gelagert. Eine doppelte O-Ring-Dichtung an der Betätigungsspindel aus Messing sorgt für eine zuverlässige Abdichtung. Das Gehäuse ist 2-teilig konstruiert. Der verlängerte Griff aus Metall ist rot, entspricht der Wärmeschutzverordnung und verfügt über einen verdeckten Anschlag. Er ist für den wahlweisen Einbau eines Thermometergriffs oder Flügelgriffs vorgesehen.
Welche Anschlussmöglichkeiten und Einbauoptionen bietet der Kugelhahn?
Der Flamco Kugelhahn ist mit beidseitigem Pressanschluss (Muffenausführung) ausgestattet, der mit M- und V-Kontur verpressbar ist. Dies ermöglicht die Verwendung mit Kupfer-, C-Stahl- und Edelstahlrohren. Der Rohraußendurchmesser an beiden Anschlüssen beträgt 28 mm, der Nenndurchmesser ist DN 25. Der Kugelhahn ist für den horizontalen und vertikalen Einbau geeignet.
Für welche Anwendungen und Temperaturbereiche ist der Kugelhahn geeignet?
Dieser Kugelhahn ist speziell für den Einsatz in Warmwasser-Heizungsanlagen konzipiert. Er ist für einen maximalen Druck von 10 bar und eine Dauertemperatur von 110 Grad C (kurzzeitig bis 130 Grad C) ausgelegt. Die Druckstufe des Artikels beträgt PN 16. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), während die Kugeldichtung aus Polytetrafluorethylen (PTFE) gefertigt ist. Der Kvs-Wert beträgt 38.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 25
- Nenndurchmesser Anschluss 2: DN 25
- Rohraußendurchmesser Anschluss 1: 28 mm
- Rohraußendurchmesser Anschluss 2: 28 mm
- Druckstufe Artikel: PN 16
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Werkstoff des Gehäuses: Messing (CuZn40Pb2 (CW617N))
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Kvs-Wert: 38
- Volldurchgang: nein
Der Flamco Kugelhahn mit Thermometergriff in Rot bietet eine zuverlässige Absperrlösung für Warmwasser-Heizungsanlagen. Mit seiner robusten Messingkonstruktion, den Pressanschlüssen DN 25 (28 mm) und einer Druckstufe von PN 16 ist er für anspruchsvolle Anwendungen konzipiert. Die Temperaturbeständigkeit bis 110 °C im Dauerbetrieb und der integrierte Thermometergriff unterstreichen seine Funktionalität und Anpassungsfähigkeit.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne (Muffen) |
| Hersteller-Artikelnummer | F10536 |
| Hersteller | Flamco |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 58 |
| Arbeitslänge Anschluss 2 | 58 |
| Artikelnummer | FLAMCO-F10536 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852257054 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,709 kg |
| Höhe Handgriff | 75 |
| Konturcode Verbindung 1 | verschiedene |
| Konturcode Verbindung 2 | verschiedene |
| Kvs-Wert | 38 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 58 |
| Länge Anschluss 2 | 58 |
| Länge Handgriff | 72 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | ja |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Rohraußendurchmesser Anschluss 2 | 28 |
| Schlüsselweite | 39 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
