Beschreibung

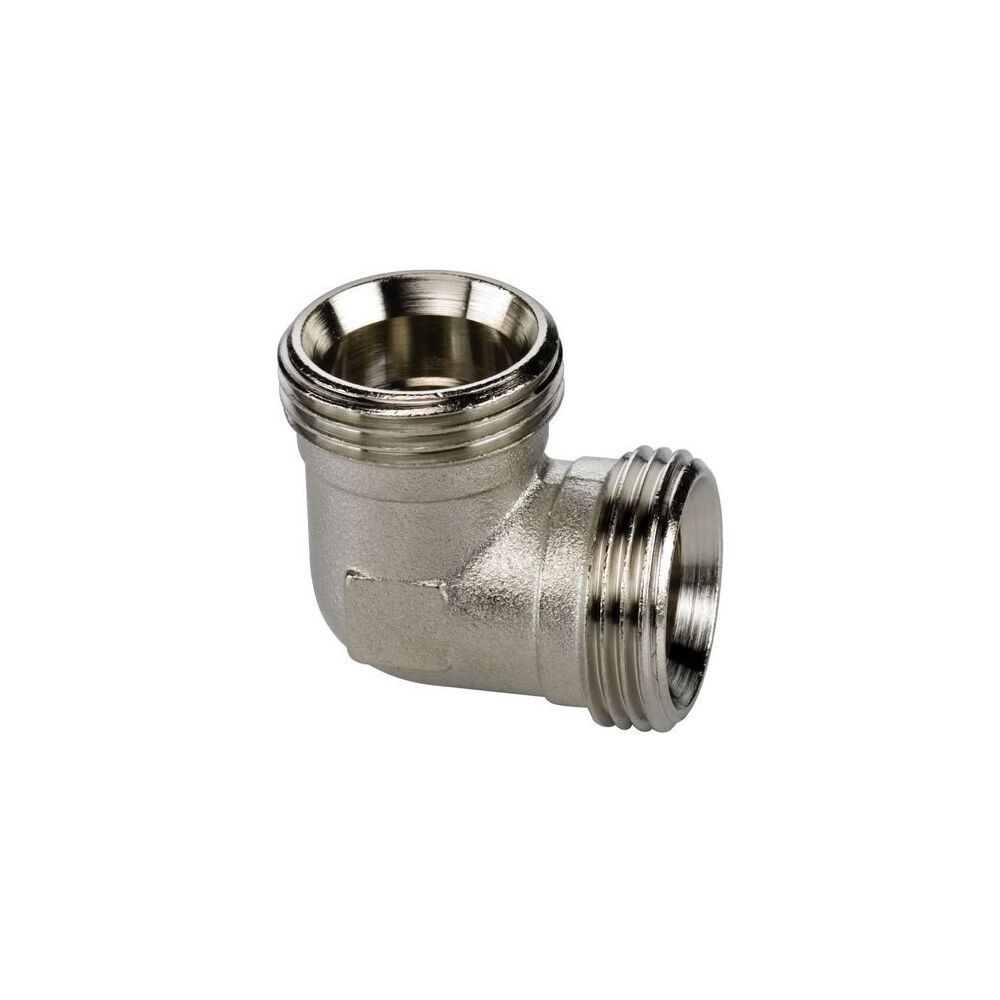

Flamco Kupplungswinkel G 3/4" Außengewinde Eurokonus Messing vernickelt
Der Flamco Kupplungswinkel G 3/4 Außengewinde Eurokonus aus vernickeltem Messing ist eine robuste Komponente für Heizungs- und Sanitärinstallationen. Er dient als Winkel-Zubehör für Klemmverschraubungen und ermöglicht eine zuverlässige Verbindung in Systemen mit einem Nenndurchmesser von 3/4 Zoll. Der Kupplungswinkel ist für einen maximalen Betriebsdruck von 10 und Mediumtemperaturen von 0 bis 110 °C ausgelegt.
Welche Materialien und Oberflächen zeichnen den Kupplungswinkel aus?
Der Kupplungswinkel besteht aus hochwertigem Messing der Güte CuZn39Pb3 (CW614N), was eine hohe Beständigkeit und Langlebigkeit ermöglicht. Die Oberfläche ist vernickelt, was zusätzlichen Schutz bietet und die Korrosionsbeständigkeit erhöht. Diese Materialwahl trägt zur Zuverlässigkeit der Verbindung bei.
Welche Anschlussmöglichkeiten bietet der Flamco Kupplungswinkel?
Der Flamco Kupplungswinkel ist mit spezifischen Anschlüssen ausgestattet. Anschluss 1 verfügt über ein G 3/4 Außengewinde nach dem zylindrischen BSPP-Standard (ISO 228-1), während Anschluss 2 einen Eurokonus nach EN 16313 aufweist. Die 1-teilige Winkelform mit einem Bogen von 90 Grad und einer Schlüsselweite von 22 mm ermöglicht eine flexible und platzsparende Installation. Beide Anschlüsse haben einen Nenndurchmesser von 3/4 Zoll (20).
Für welche Betriebsbedingungen ist der Kupplungswinkel geeignet?
Dieser Kupplungswinkel ist für anspruchsvolle Betriebsbedingungen konzipiert. Er ist für einen maximalen Betriebsdruck von 10 ausgelegt und kann in einem Mediumtemperaturbereich von 0 bis 110 °C dauerhaft eingesetzt werden. Diese Eigenschaften machen ihn zu einer geeigneten Wahl für diverse Anwendungen in der Haustechnik.
Technische Daten
- Form: Winkel
- Ausführung: 1-teilig
- Schlüsselweite: 22
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
- Anschluss 2: Eurokonus nach EN 16313
- Winkel des Bogens: 90
- Max. Betriebsdruck bei max. Mediumtemperatur: 10
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Werkstoff: Messing
- Oberflächenschutz: vernickelt
Der Flamco Kupplungswinkel G 3/4 aus vernickeltem Messing bietet eine dauerhafte und sichere Verbindung für Heizungs- und Sanitärsysteme. Mit seinem G 3/4 Außengewinde und dem Eurokonus sowie der Eignung für einen maximalen Betriebsdruck von 10 und Mediumtemperaturen von 0 bis 110 °C ist er eine zuverlässige Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Zubehör und Sonstiges |
| Hersteller-Produktgruppe | Klemmverschraubungen |
| Hersteller-Artikelnummer | F10387 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Eurokonus nach EN 16313 |
| Arbeitslänge Anschluss 1 | 17 |
| Arbeitslänge Anschluss 2 | 17 |
| Artikelnummer | FLAMCO-F10387 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| Druckstufe Flansch (PN) | PN 10 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852204287 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,071 kg |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 38 |
| Länge Anschluss 1 | 25 |
| Länge Anschluss 2 | 25 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | nein |
| Schlüsselweite | 22 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
