Beschreibung

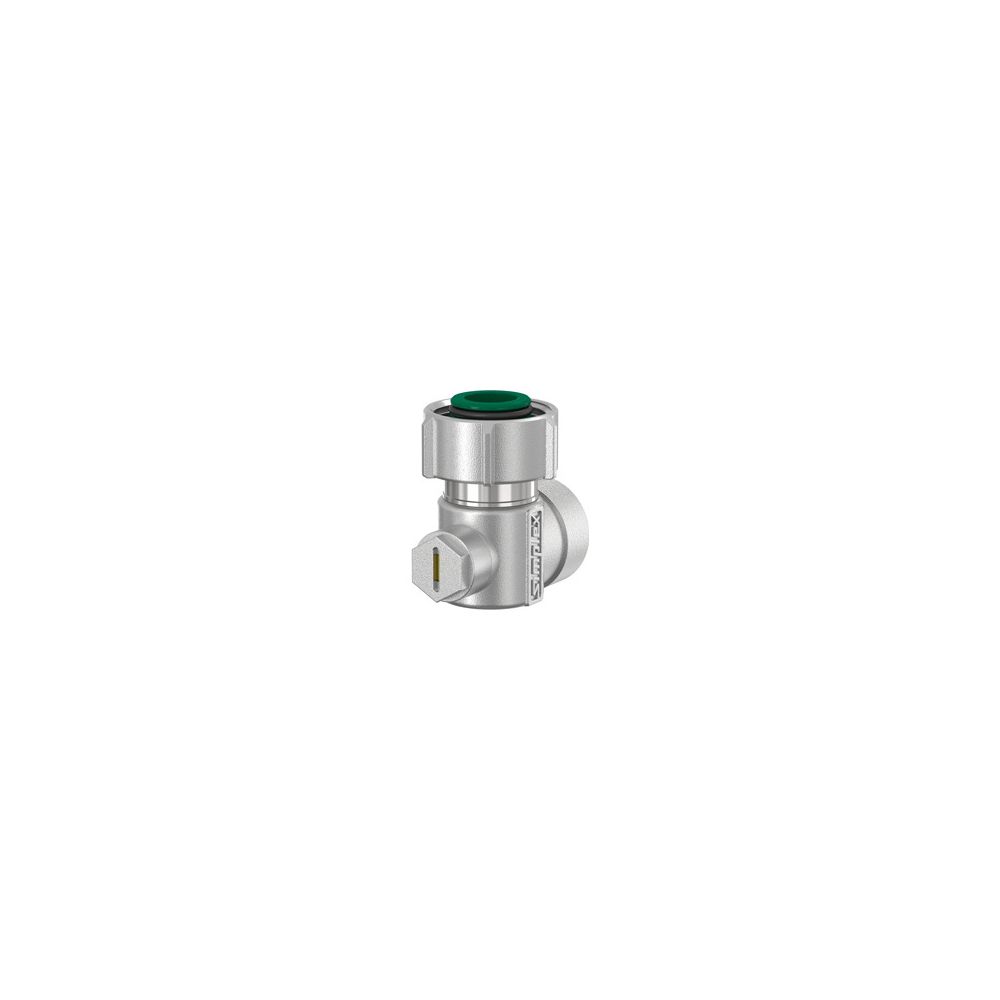

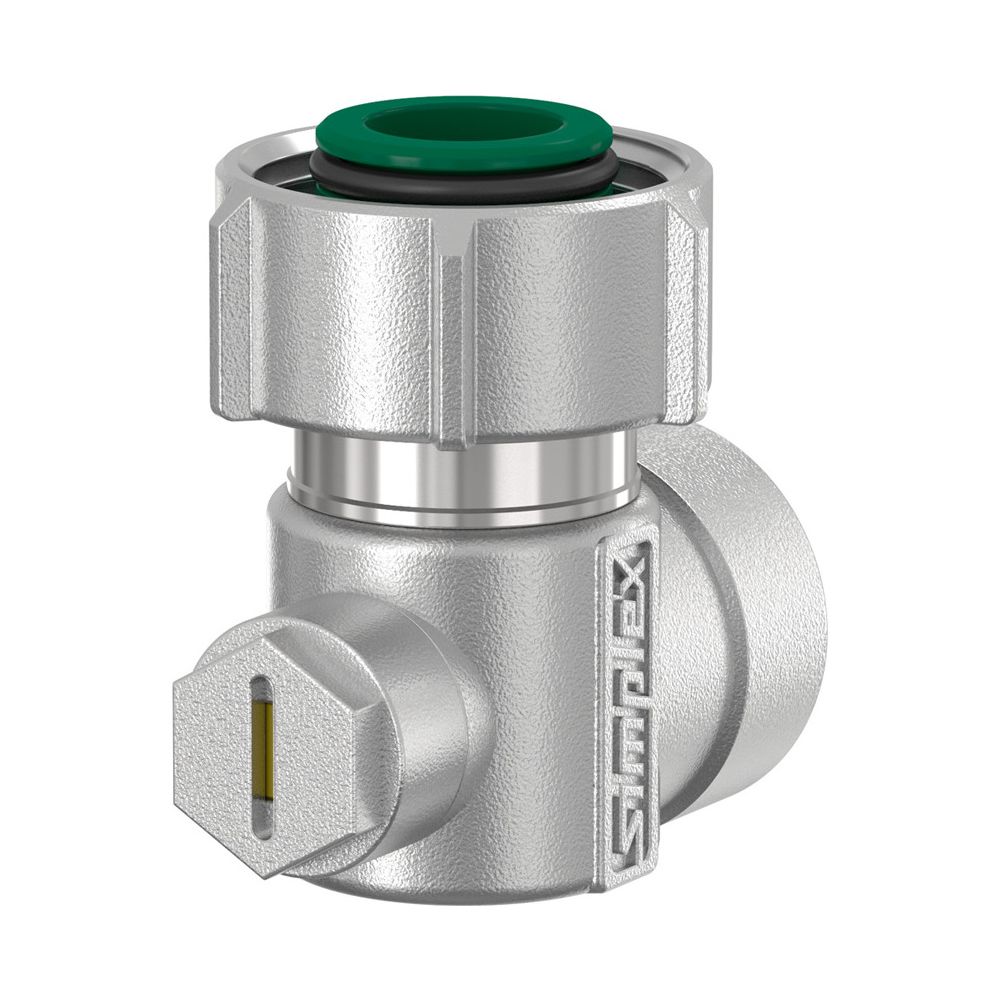

Flamco Exclusiv Eck Einzel-Kugelhahn E2/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt mit Konus
Der Flamco Exclusiv Eck Einzel-Kugelhahn E2/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt mit Konus ist eine rechtwinklige Anschlussarmatur für Ventil-Kompaktheizkörper. Gefertigt aus vernickeltem Pressmessing, bietet dieser Kugelhahn eine zuverlässige Kugelabsperrung. Er ist ideal für den Anschluss an Heizkörper mit G 3/4" Außengewinde oder G 1/2" Innengewinde und ermöglicht rohrseitig flexible Verbindungen mittels 3/4" Eurokonus oder 1/2" Innengewinde.
Wie ist der Flamco Exclusiv Eck Einzel-Kugelhahn konstruiert?
Der Einzel-Kugelhahn von Flamco ist als rechtwinklige Anschlussarmatur mit einer 2-teiligen Gehäusekonstruktion aus vernickeltem Pressmessing (Werkstoffgüte CuZn40Pb2 (CW617N)) ausgeführt. Die Kugel aus Messing ist hartverchromt und in Polytetrafluorethylen (PTFE) gelagert, was eine präzise Kugelabsperrung sicherstellt. Die Betätigungsspindel aus Messing verfügt über eine doppelte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und einen verdeckten Drehanschlag. Die Bedienung erfolgt über einen Schraubschlitz. Der Ventilwinkel beträgt 90 Grad und ein Volldurchgang ist vorgesehen.
Welche Anschlussmöglichkeiten bietet die Armatur?
Rohrseitig ist der Kugelhahn vielseitig einsetzbar. Er verfügt über einen 3/4" Eurokonus, der den Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen ermöglicht. Alternativ steht ein 1/2" Innengewinde für den Gewinderohranschluss zur Verfügung. Heizkörperseitig ist eine Überwurfmutter mit radialem und axialem Spiel integriert, die eine spannungsfreie Montage an Ventil-Kompaktheizkörpern mit G 3/4" Außengewinde oder G 1/2" Innengewinde ermöglicht. Beide Anschlüsse sind als zylindrische Innengewinde (BSPP) ausgeführt. Der Nenndurchmesser Anschluss 1 beträgt 1/2 Zoll (15) und der Nenndurchmesser Anschluss 2 3/4 Zoll (20).
Welche Material- und Dichtungseigenschaften sind relevant?
Das Gehäuse ist aus Messing gefertigt und oberflächengeschützt durch Vernickelung. Die Kugel besteht aus Messing und ist hartverchromt. Als Kugeldichtung kommt Polytetrafluorethylen (PTFE) zum Einsatz. Die primäre und sekundäre Spindeldichtung sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Die Armatur ist für eine Mediumtemperatur (Dauerbetrieb) von 0 - 110 ausgelegt.
Technische Daten
- Ausführung: rechtwinklig
- Ventilwinkel: 90
- Volldurchgang: ja
- Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Oberflächenschutz Gehäuse: vernickelt
- Oberflächenschutz Kugel: verchromt
- Kvs-Wert: 2,87
- Mediumtemperatur (Dauerbetrieb): 0 - 110
Der Flamco Exclusiv Eck Einzel-Kugelhahn E2/IG aus vernickeltem Messing ist eine robuste und flexible Anschlusslösung für Ventil-Kompaktheizkörper. Mit seinen vielseitigen Anschlussoptionen, darunter 1/2" und 3/4" Innengewinde sowie Eurokonus, und der spannungsfreien Montage durch die spezielle Überwurfmutter, bietet er eine zuverlässige Absperrfunktion. Der Kvs-Wert von 2,87 unterstreicht die Effizienz dieser Armatur für Heizungsinstallationen im Temperaturbereich von 0 - 110.
Lieferumfang
- 1x Flamco Exclusiv Eck Einzel-Kugelhahn E2/IG
- 1x Konusteile
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10025 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 22,5 |
| Arbeitslänge Anschluss 2 | 32,3 |
| Artikelnummer | FLAMCO-F10025 |
| Ausführung | rechtwinklig |
| Bedienung | Schraubschlitz |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852200647 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,146 kg |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 2,87 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 22,5 |
| Länge Anschluss 2 | 32,3 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 13 |
| Schlüsselweite Überwurfmutter | 30 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 90 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
