Beschreibung

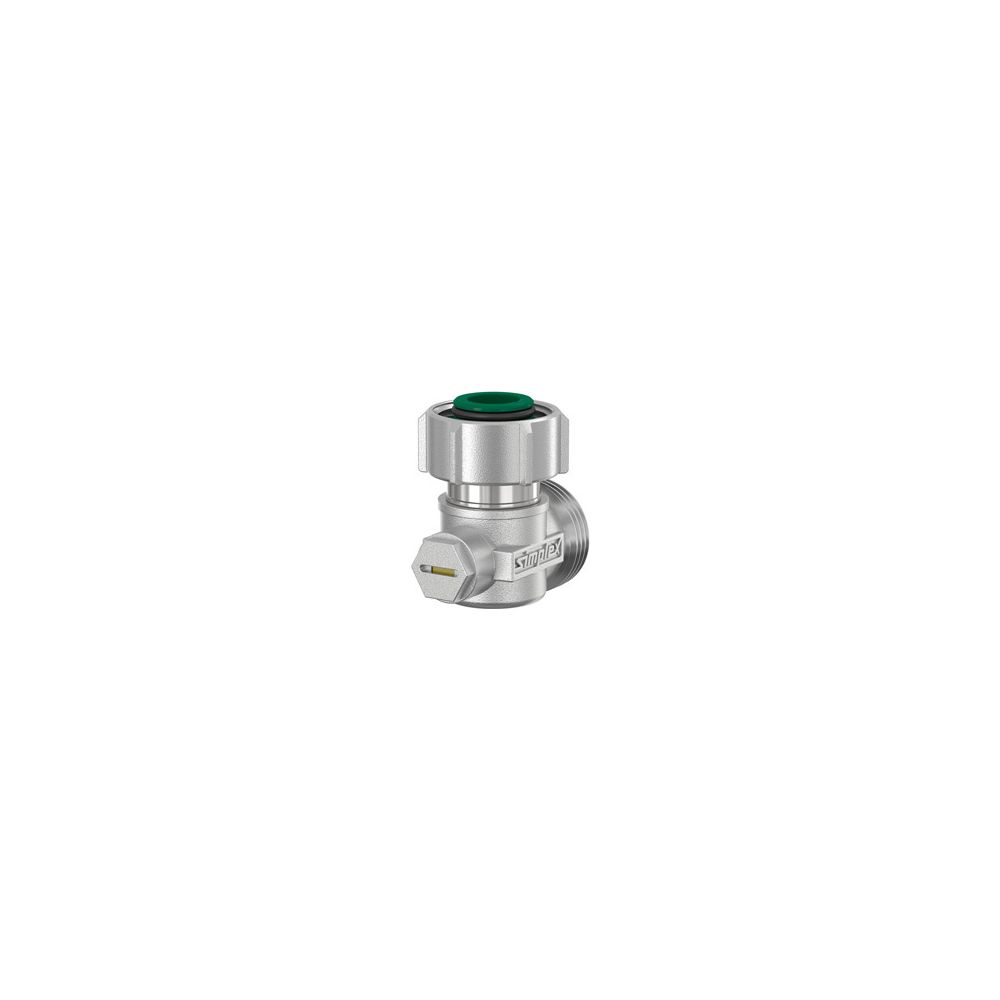

Flamco Exclusiv Eck Einzel-Kugelhahn E2/AG G 3/4" Innengewinde x G 3/4" Außengewinde Messing vernickelt mit Konus
Der Flamco Exclusiv Eck Einzel-Kugelhahn E2/AG G 3/4" Innengewinde x G 3/4" Außengewinde aus vernickeltem Messing mit Konus ist eine robuste Anschlussarmatur für Ventil-Kompaktheizkörper. Gefertigt aus vernickeltem Pressmessing, bietet dieser rechtwinklige Kugelhahn eine zuverlässige Kugelabsperrung. Er ist für den Anschluss an Heizkörper mit G 3/4" Außengewinde oder G 1/2" Innengewinde konzipiert.
Wie ist der Flamco Eck Einzel-Kugelhahn konstruiert?

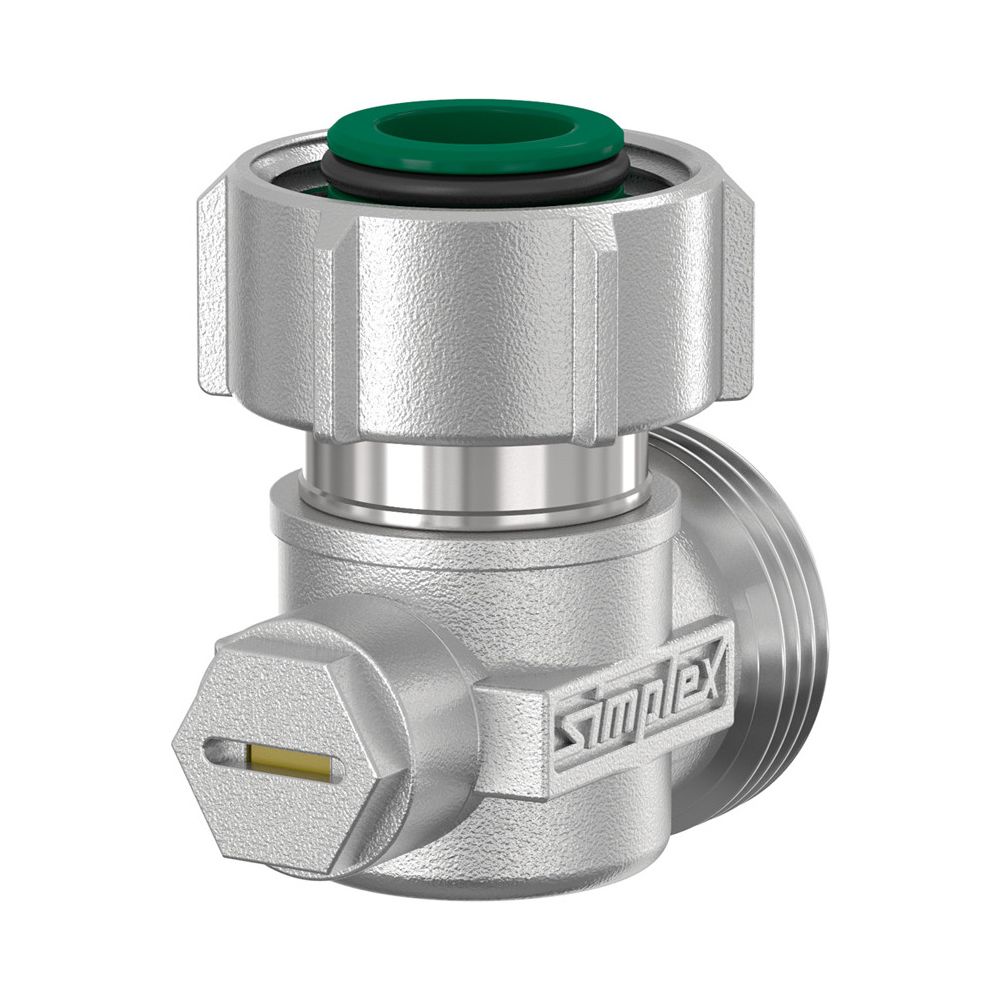

Der Flamco Exclusiv Eck Einzel-Kugelhahn besteht aus einem Gehäuse aus vernickeltem Pressmessing und einer hartverchromten Messingkugel, die in Polytetrafluorethylen (PTFE) gelagert ist. Die Betätigungsspindel ist mit einer doppelten Ethylen-Propylen-Dien-Kautschuk (EPDM) O-Ring-Dichtung und einem verdeckten Drehanschlag ausgestattet, was eine sichere Funktion ermöglicht. Die Gehäusekonstruktion ist 2-teilig und ermöglicht einen Volldurchgang.
Welche Anschlussmöglichkeiten bietet die Armatur?
Rohrseitig verfügt der Kugelhahn über einen 3/4" Eurokonus, der den Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen ermöglicht. Alternativ ist ein 1/2" Innengewinde für den Gewinderohranschluss vorhanden. Heizkörperseitig ist eine Überwurfmutter mit radialem und axialem Spiel integriert, um eine spannungsfreie Montage am Heizkörper sicherzustellen. Der Anschluss 1 ist ein G 3/4" Außengewinde zylindrisch BSPP, während Anschluss 2 ein G 3/4" Innengewinde zylindrisch BSPP ist.
Für welche Anwendungen ist der Kugelhahn geeignet?
Dieser Einzel-Kugelhahn ist speziell als Anschlussarmatur für Ventil-Kompaktheizkörper vorgesehen. Die Ausführung als Eckventil mit einem Ventilwinkel von 90 Grad ist ideal für Installationen, bei denen eine rechtwinklige Führung der Rohrleitungen erforderlich ist. Die Armatur ist für eine Mediumtemperatur im Dauerbetrieb von 0 bis 110 °C ausgelegt.
Technische Daten
- Ausführung: rechtwinklig
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Oberflächenschutz Kugel: verchromt
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Kvs-Wert: 2,87
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Flamco Exclusiv Eck Einzel-Kugelhahn bietet eine zuverlässige und langlebige Lösung für die Heizkörperanbindung. Mit seiner robusten Messing-Konstruktion, der vernickelten Oberfläche und der hartverchromten Kugel ist er für den dauerhaften Einsatz in Heizungsanlagen konzipiert. Die vielseitigen Anschlussmöglichkeiten und der Volldurchgang bei einer Mediumtemperatur von 0 bis 110 °C unterstreichen die Funktionalität dieser Anschlussarmatur.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10021 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 7 |
| Arbeitslänge Anschluss 2 | 32,3 |
| Artikelnummer | FLAMCO-F10021 |
| Ausführung | rechtwinklig |
| Bedienung | Schraubschlitz |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852200586 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,144 kg |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 2,87 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 21,5 |
| Länge Anschluss 2 | 32,3 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 13 |
| Schlüsselweite Überwurfmutter | 30 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 90 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
