Beschreibung

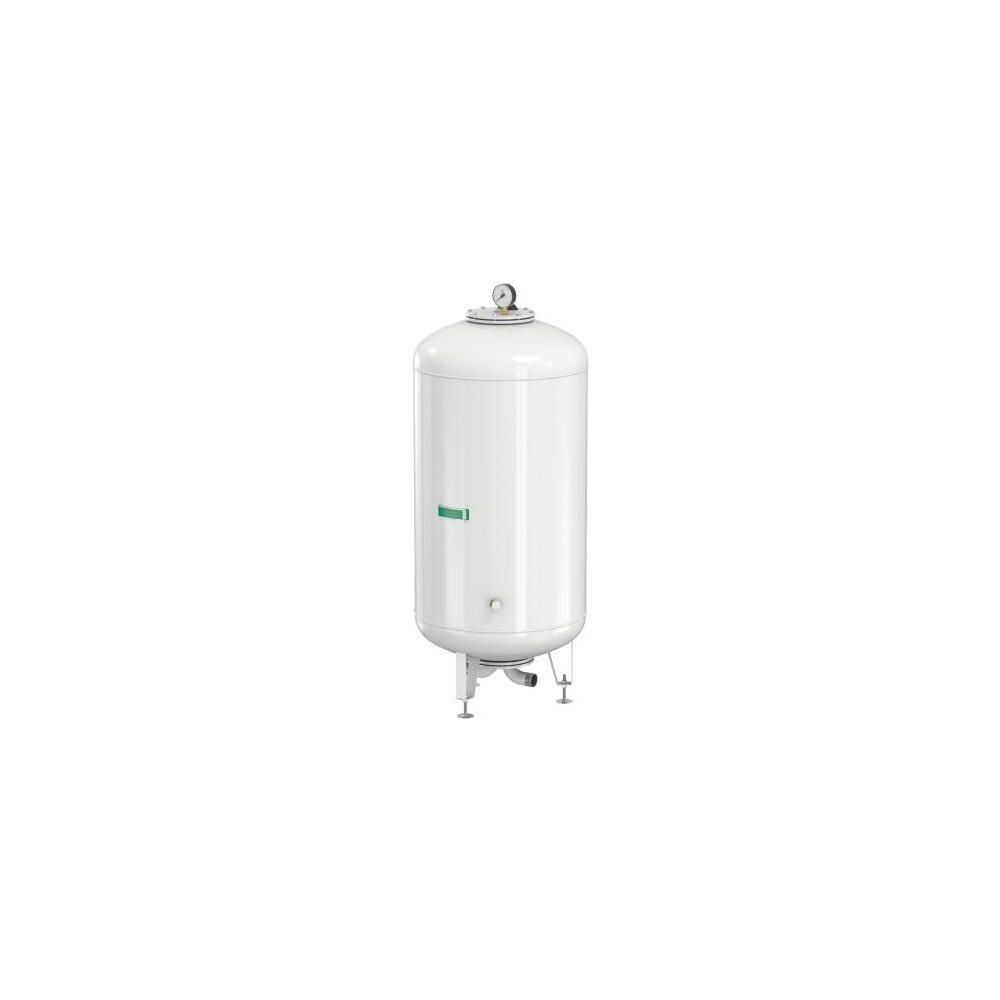

Flamco Airfix D-E Ausdehnungsgefäß 200l, Betriebsdruck 6-10 bar, für Trinkwassererwärmungsanlagen
Das Flamco Airfix D-E Ausdehnungsgefäß mit 200 Litern Inhalt und einem Betriebsdruck von 6 bis 10 bar ist speziell für den Einsatz in Trinkwassererwärmungsanlagen, Druckerhöhungs- und Brauchwasserversorgungsanlagen konzipiert. Dieses Membrandruckausdehnungsgefäß ist mit einer austauschbaren, trinkwasserbeständigen Butyl-Membran ausgestattet und verfügt über eine Durchströmungsarmatur, ein Manometer sowie eine Fußhöhenverstellung.
Welche Anwendungen deckt das Flamco Airfix D-E Ausdehnungsgefäß ab?
Das Flamco Airfix D-E Membrandruckausdehnungsgefäß ist für den Einsatz in Druckerhöhungs-, Brauchwasserversorgungs- und Trinkwassererwärmungsanlagen vorgesehen. Es ist gebaut und geprüft nach DIN 4807 Teil 5 und entspricht der KTW-C Vorschrift. Die Gefäße sind konform EN13831, zugelassen gemäß EU-Druckgeräterichtlinie 2014/68/EU und tragen das DIN-DVGW-Prüfzeichen NW-0411 BQ 0340. Die stehende Ausführung ist für die vertikale Platzierung geeignet und mit Füßen ausgestattet.
Welche Konstruktionsmerkmale bietet das Flamco Airfix D-E?
Das Ausdehnungsgefäß ist mit einer austauschbaren, trinkwasserbeständigen Butyl-Membran nach DIN 4807 Teil 5 ausgestattet. Eine Durchströmungsarmatur mit Duo-Gewindeanschluss ist integriert, deren Innenseite zur Vorbeugung gegen Korrosion speziell beschichtet ist. Zur Überwachung der Membranfunktion dient ein Schauglas zur Membranbrucherkennung. Ein Manometer zur Druckanzeige und eine Fußhöhenverstellung sind ebenfalls vorhanden. Das Gefäß ist außen und innen mit einer weißen (RAL 9010) Kunststoffbeschichtung versehen.
Welche technischen Spezifikationen sind für den Betrieb relevant?
Das Ausdehnungsgefäß hat einen Inhalt von 200 Litern und ist für einen maximalen Betriebsdruck von 10,0 bar ausgelegt, mit einem werksseitigen Vordruck von 6,0 bar. Die maximale Betriebstemperatur des Gefäßes beträgt 120 °C, während die Membrane für einen Temperaturbereich von 1 °C bis 70 °C geeignet ist. Der Gefäßanschluss ist als 2 x G 1 ½“ M ausgeführt, der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 1/2 Zoll (40) mit einem Rohraußendurchmesser von 48,3 mm. Das Gefäß hat einen Durchmesser von 600 mm und eine Bauhöhe von 1075 mm.
Technische Daten
- Inhalt: 200 l
- Maximaler Betriebsdruck: 10,0 bar
- Werksseitiger Vordruck: 6,0 bar
- Maximale Betriebstemperatur (Gefäß): 120 °C
- Maximale Betriebstemperatur (Membrane): 70 °C
- Minimale Betriebstemperatur (Membrane): 1 °C
- Gefäßanschluss: 2 x G 1 ½“ M
- Durchmesser: 600 mm
- Bauhöhe: 1075 mm
- Gewicht: 51 kg
Das Flamco Airfix D-E Ausdehnungsgefäß mit 200 Litern Inhalt und einem maximalen Betriebsdruck von 10,0 bar bietet eine zuverlässige und regelkonforme Lösung für Trinkwassererwärmungs-, Druckerhöhungs- und Brauchwasserversorgungsanlagen. Die robuste Konstruktion mit austauschbarer Butyl-Membran, integrierter Durchströmungsarmatur und umfassenden Zulassungen ermöglicht eine sichere und langlebige Funktion in einem breiten Temperaturbereich von 1 °C bis 120 °C.
Technische Daten
| Hersteller-Warengruppe | Druckausdehnungsgefäße für Trinkwasser |
| Hersteller-Serie | Airfix |
| Hersteller-Produktgruppe | Airfix D-E 100-3000L, 10bar |
| Hersteller-Artikelnummer | 14751 |
| Hersteller | Flamco |
| Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | FLAMCO-14751 |
| Bauhöhe | 1075 |
| Durchmesser | 600 |
| EAN-13 | 8712874147515 |
| Farbe | weiß |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Solarkollektorkreislauf | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 53,55 kg |
| Inhalt | 200 |
| Kippmaß | 1231 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur (Dauerbetrieb) | 1 - 70 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Kesselanschlussleiste | nein |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Mit Zapfvorrichtung | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/2 Zoll (40) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,3 |
| Trinkwasserkonform nach UBA | Ja |
| Vordruck | 6 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
