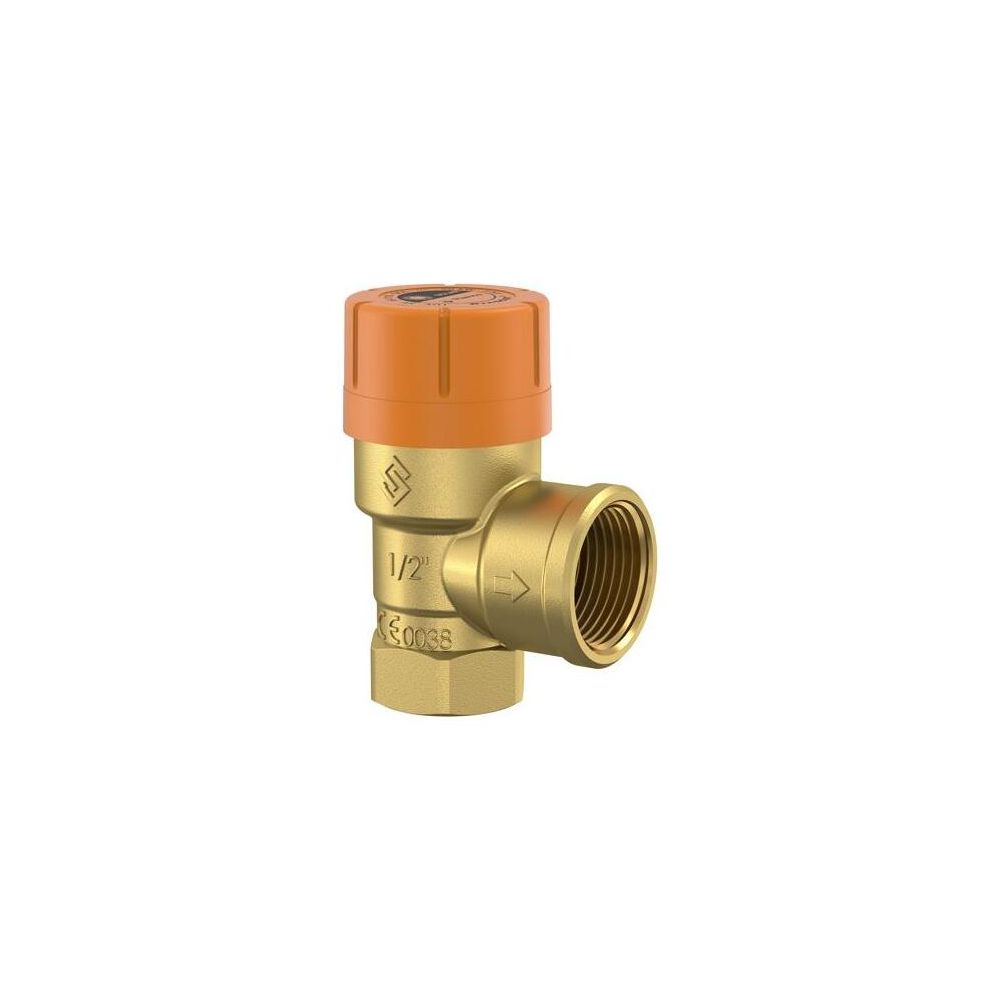

Flamco Prescor Solar Sicherheitsventil Rp 3/4" - 8 bar, 100kW

Das Flamco Prescor Solar Sicherheitsventil (Serie Prescor Solar) ist ein essenzielles Bauteil für geschlossene, eigensichere Sonnenheizungsanlagen. Mit einem Ansprechdruck von 8 bar und einer Abblaseleistung von 100 kW sichert es den Druck in Systemen, die Wasser-Glycol-Gemische mit bis zu 50 Prozent Glycolanteil verwenden. Es ist für zulässige Vorlauftemperaturen bis 120 °C und Spitzentemperaturen bis 160 °C ausgelegt und damit ideal für den Einsatz in Solarheizungsanlagen.

Für welche Anwendungen ist das Sicherheitsventil Prescor Solar geeignet?

Das Flamco Prescor Solar Sicherheitsventil ist primär für geschlossene, eigensichere Sonnenheizungsanlagen konzipiert, die mit Wasser-Glycol-Gemischen bis zu 50 Prozent Glycolanteil betrieben werden. Es ist für den Dauerbetrieb in Heizungs- und Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 °C und 160 °C, wobei eine Spitzentemperaturbeständigkeit von bis zu 160 °C gegeben ist. Das Ventil ist nicht für warmes Trinkwasser geeignet.

Welche Drücke und Leistungen bietet das Ventil?

Das Sicherheitsventil ist für einen Ansprechdruck von 8 bar ausgelegt und bietet eine Abblaseleistung von 100 kW. Der Überströmdruck liegt zwischen 7,5 und 8,2. Der maximale Arbeitsdruck bei 20 °C beträgt 10. Die Druckstufe des Artikels ist PN 16.

Welche Bauform und Anschlüsse zeichnen das Sicherheitsventil aus?

Das Gerät ist in rechtwinkliger Ausführung mit einem Gerätewinkel von 90 Grad gefertigt. Anschluss 1 verfügt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von Rp 3/4" (DN20). Anschluss 2 ist ebenfalls ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von Rp 1" (DN25). Die Bauhöhe beträgt 77.

Welche Materialien und Konstruktionsmerkmale sind vorhanden?

Das Flamco Prescor Solar Sicherheitsventil besitzt ein Balgventil. Das Gehäuse besteht aus robustem Messing der Werkstoffgüte CuZn40Pb2 (CW617N). Die Dichtung ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Ein Oberflächenschutz ist mit unbehandelt angegeben.

Technische Daten

• Ansprechdruck: 8 bar
• Abblaseleistung: 100 kW
• Zulässige Vorlauftemperatur: 120 °C
• Spitzentemperaturbeständigkeit: bis 160 °C
• Mediumtemperatur (Dauerbetrieb): 0 - 160 °C
• Glycolanteil im Medium: bis zu 50%
• Anschluss 1: Rp 3/4" (DN20)
• Anschluss 2: Rp 1" (DN25)
• Werkstoff Gehäuse: Messing
• Dichtung: EPDM

Das Flamco Prescor Solar Sicherheitsventil bietet eine zuverlässige Drucksicherung für anspruchsvolle Solaranlagen. Mit einem Ansprechdruck von 8 bar und einer Abblaseleistung von 100 kW ist es für den Einsatz in Systemen mit Wasser-Glycol-Gemischen bis 50 Prozent und hohen Mediumtemperaturen bis 160 °C ausgelegt. Die robuste Messingkonstruktion und die EPDM-Dichtung ermöglichen eine lange Lebensdauer und sichere Funktion in anspruchsvollen Umgebungen.
