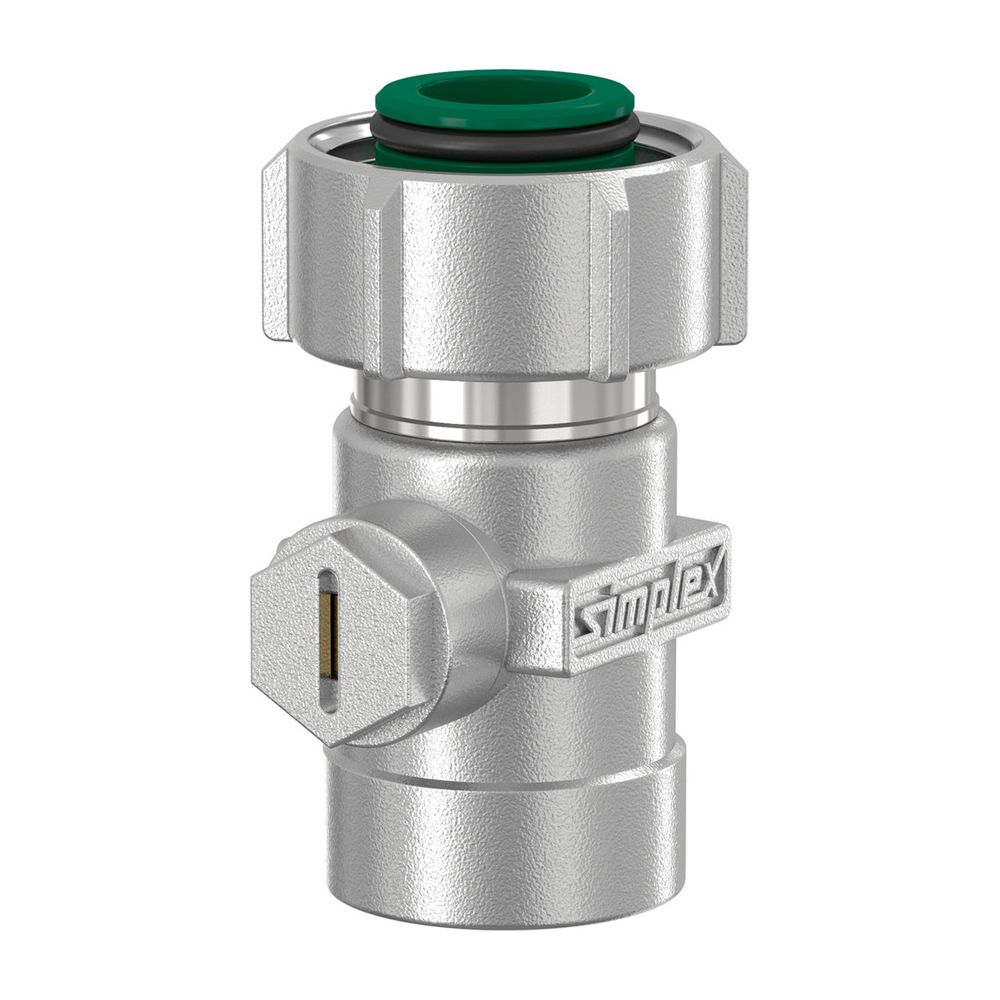

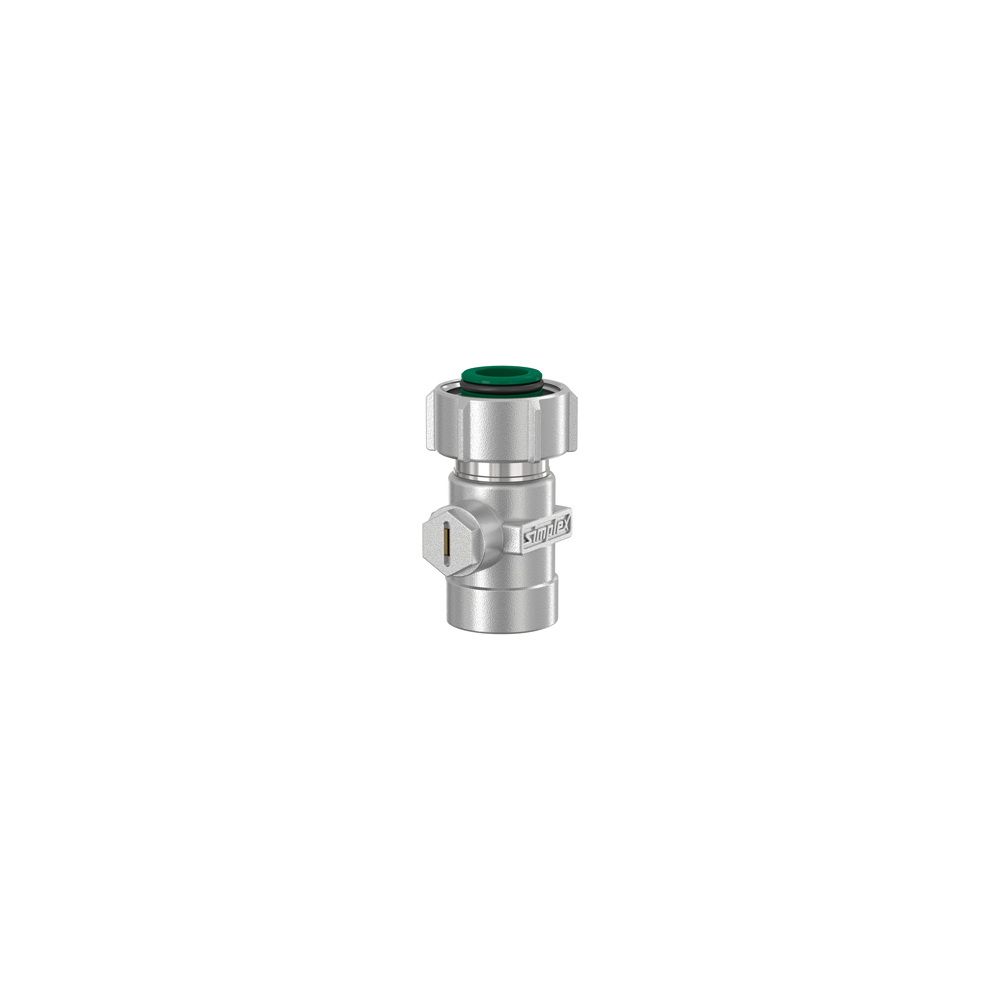

Flamco Exclusiv Durchgang Einzel-Kugelhahn D2/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt mit Konus
Der Flamco Exclusiv Durchgang Einzel-Kugelhahn D2/IG ist eine gerade Anschlussarmatur aus vernickeltem Messing, speziell konzipiert für Ventil-Kompaktheizkörper. Er bietet eine zuverlässige Absperrfunktion und flexible Anschlussmöglichkeiten für verschiedene Rohrsysteme im Heizungsbereich. Mit einem Volldurchgang und einer Mediumtemperatur von 0 bis 110 °C ist dieser Kugelhahn eine robuste Komponente für Heizungsinstallationen.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Das Gehäuse des Kugelhahns besteht aus vernickeltem Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N). Die Kugel ist aus Messing gefertigt, hartverchromt und in Polytetrafluorethylen (PTFE) gelagert. Eine Betätigungsspindel aus Messing mit doppelter O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und einem verdeckten Drehanschlag ermöglicht die Bedienung über einen Schraubschlitz. Die 2-teilige Gehäusekonstruktion ist für einen Volldurchgang ausgelegt.
Welche Anschlussmöglichkeiten bietet der Kugelhahn?
Dieser Flamco Einzel-Kugelhahn ist mit einem G 3/4" Innengewinde und einem Rp 1/2" Innengewinde ausgestattet, beide als zylindrische Innengewinde (BSPP) ausgeführt. Die Nenndurchmesser betragen 1/2 Zoll (15) für Anschluss 1 und 3/4 Zoll (20) für Anschluss 2. Heizkörperseitig erfolgt der Anschluss über eine Überwurfmutter mit radialem und axialem Spiel, was eine spannungsfreie Montage an Ventil-Kompaktheizkörpern mit Außengewinde G 3/4" oder Innengewinde G 1/2" ermöglicht. Rohrseitig kann ein 3/4" Eurokonus zum Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen genutzt werden, alternativ ein 1/2" Innengewinde für den Gewinderohranschluss. Konusteile sind für Ventil-Kompaktheizkörper mit G 3/4 a Anschluss vorgesehen.
Technische Daten
- Ausführung: gerade
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugel: Messing
- Oberflächenschutz Kugel: verchromt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 2,87
Der Flamco Exclusiv Durchgang Einzel-Kugelhahn bietet eine robuste und flexible Lösung für die Heizkörperanbindung. Seine Konstruktion aus vernickeltem Messing und die hartverchromte Kugel in Polytetrafluorethylen (PTFE) Lagerung tragen zu einer langlebigen Funktion bei. Mit einem Kvs-Wert von 2,87 und einem breiten Temperaturbereich von 0 bis 110 °C ist dieser Kugelhahn für vielfältige Anwendungen in Heizungsanlagen geeignet und unterstützt eine sichere Absperrung sowie eine spannungsarme Montage.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10024 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 22 |
| Arbeitslänge Anschluss 2 | 31,3 |
| Artikelnummer | FLAMCO-F10024 |
| Ausführung | gerade |
| Bedienung | Schraubschlitz |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852200630 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,148 kg |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 2,87 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 22 |
| Länge Anschluss 2 | 31,3 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 13 |
| Schlüsselweite Überwurfmutter | 30 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 180 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
