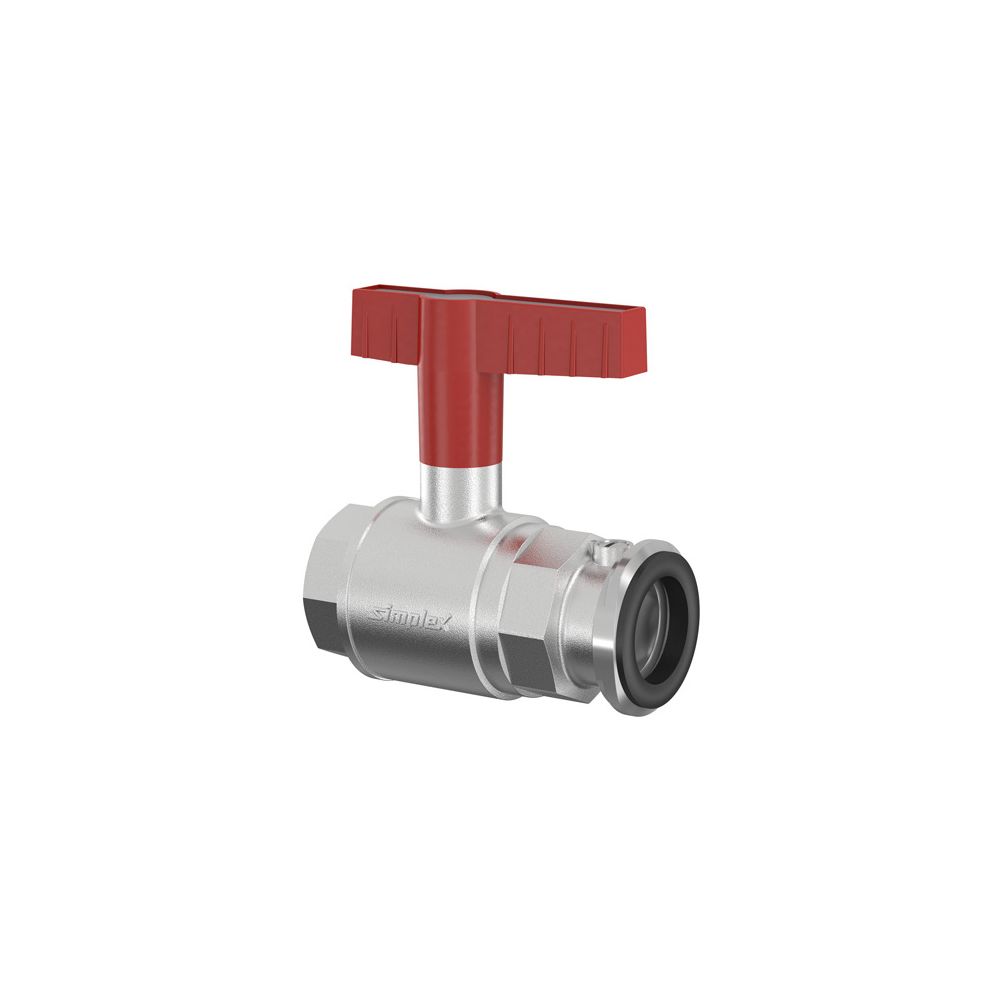

Flamco Pumpen-Kugelhahn mit Flügelgriff mit Schwerkraftbremse DN 25 G 1" Innengewinde PN 16 Messing vernickelt
Der Flamco Pumpen-Kugelhahn mit Flügelgriff und Schwerkraftbremse ist eine Absperrarmatur aus vernickeltem Messing. Er ist für den druckseitigen Anbau an Umwälzpumpen in Warmwasser-Heizungsanlagen konzipiert und verfügt über einen Nenndurchmesser von DN 25 mit einem G 1" Innengewinde. Die Druckstufe des Artikels beträgt PN 16, und das Ventil ist für den horizontalen sowie vertikalen Einbau geeignet.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Dieser Pumpen-Kugelhahn besteht aus Pressmessing mit einer vernickelten Oberfläche. Die Kugel ist aus Messing gefertigt und hartverchromt, gelagert in Polytetrafluorethylen (PTFE). Eine doppelte O-Ring-Dichtung an der Betätigungsspindel sorgt für zuverlässige Abdichtung. Die Gehäusekonstruktion ist 2-teilig ausgeführt und besitzt keinen Volldurchgang.
Wie funktioniert die integrierte Schwerkraftbremse?
Eine federbelastete Schwerkraftbremse aus wärmebeständigem Kunststoff ist integriert und verfügt über eine Aufstellvorrichtung. Sie ist für den druckseitigen Anbau an Umwälzpumpen vorgesehen. Es ist wichtig zu beachten, dass diese Schwerkraftbremse nicht als Rückschlagklappe arbeitet.
Welche Anschlussmöglichkeiten bietet der Kugelhahn?
Der Flamco Pumpen-Kugelhahn ist mit einem Meibes-Flansch für den Pumpenanschluss ausgestattet, der eine integrierte Flachdichtung besitzt. Der Rohranschluss erfolgt über ein zylindrisches G 1" Innengewinde (BSPP). Der Nenndurchmesser für Anschluss 1 beträgt DN 25 und für Anschluss 2 1 Zoll (25).
Welche Vorteile bietet der Flügelgriff?
Die Bedienung erfolgt über einen verlängerten Flügelgriff aus Metall. Dieser ist für eine einfache Isolierung gemäß Wärmeschutzverordnung ausgelegt und besitzt einen verdeckten Anschlag. Eine Hohlspindel ermöglicht zudem den wahlweisen Einbau eines Thermometergriffs.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 25
- Nenndurchmesser Anschluss 2: 1 Zoll (25)
- Druckstufe Artikel: PN 16
- Max. Betriebsdruck (Heizungsanlagen): 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Kvs-Wert: 11,3
- Gehäusekonstruktion: 2-teilig
Der Flamco Pumpen-Kugelhahn mit Flügelgriff und Schwerkraftbremse bietet eine zuverlässige Absperrlösung für Warmwasser-Heizungsanlagen. Seine robuste Bauweise aus vernickeltem Messing, die PN 16 Druckstufe und die Eignung für Medientemperaturen bis 110 °C im Dauerbetrieb stellen eine hohe Funktionalität sicher. Die integrierte Schwerkraftbremse und der verlängerte Flügelgriff für Isolierung unterstreichen die anwendungsorientierte Konzeption dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne 2 |
| Hersteller-Artikelnummer | F10131 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 59,2 |
| Arbeitslänge Anschluss 2 | 36,1 |
| Artikelnummer | FLAMCO-F10131 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852201576 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,7 kg |
| Höhe Handgriff | 79 |
| Kvs-Wert | 11,3 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 59,2 |
| Länge Anschluss 2 | 36,1 |
| Länge Handgriff | 81 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 39 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
