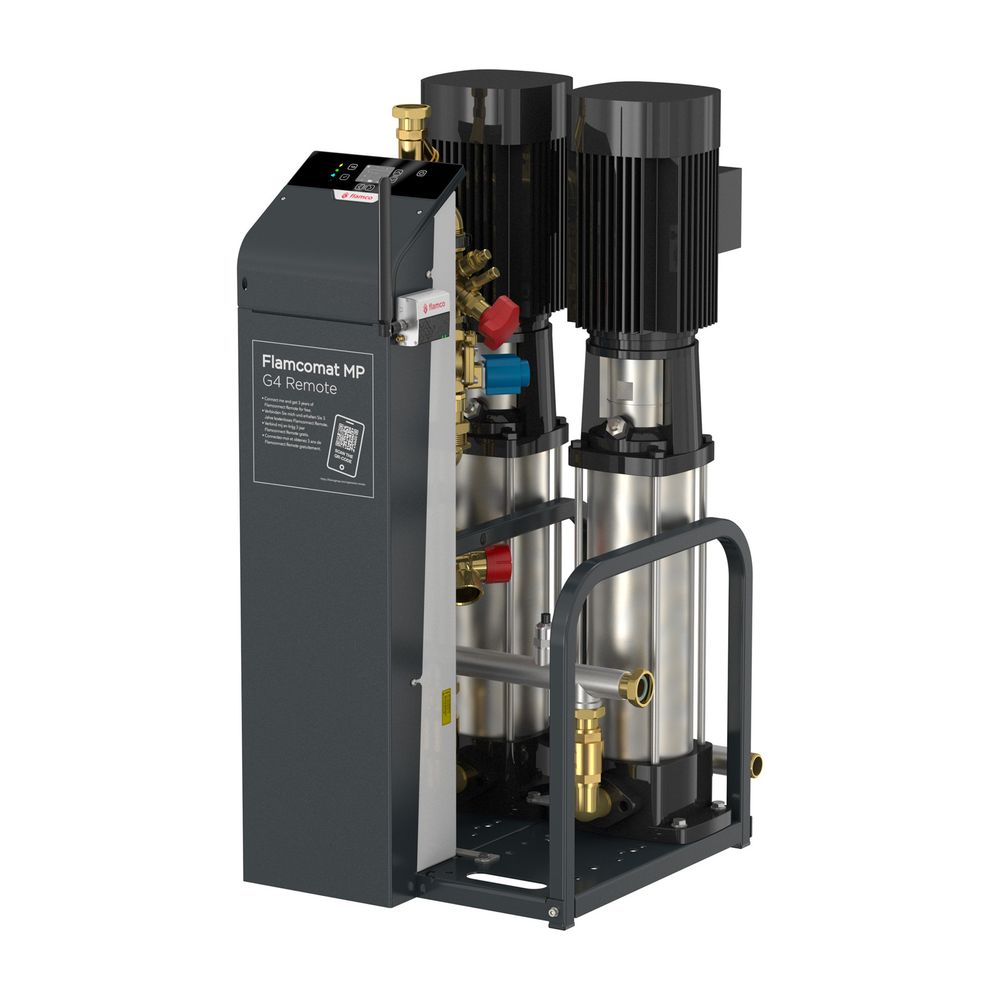

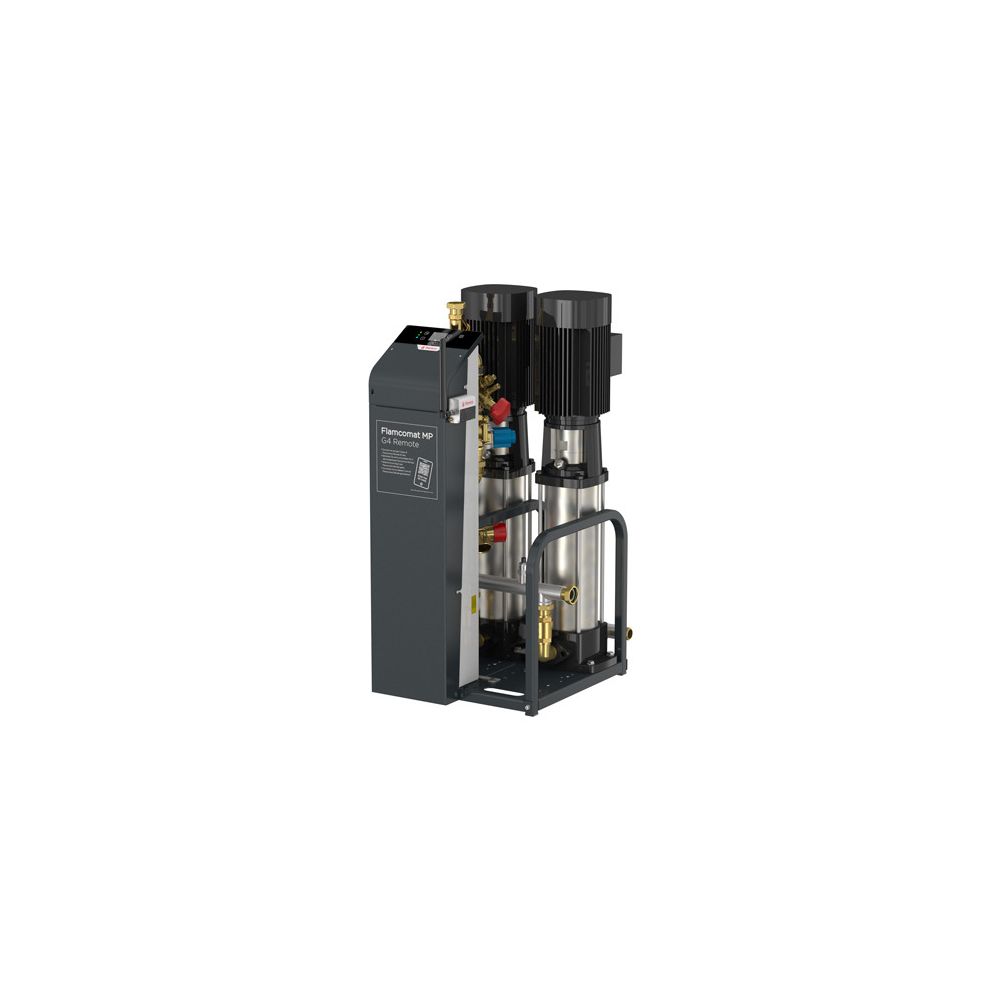

Flamco Flamcomat MP Steuermodul G 4" Remote D130, 400V

Das Flamco Flamcomat MP Steuermodul G 4" Remote D130 von Flamco ist eine fortschrittliche, vollautomatische Steuereinheit für die präzise Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 sowie in Kühlwassersystemen. Ausgestattet mit einer Doppelpumpenanlage zur Druckhaltung und zwei Magnetventilen zur Drucksenkung, bietet dieses Modul eine zuverlässige Systemsteuerung. Es ist für den Betrieb mit 400 V ausgelegt und auf einem pulverbeschichteten Stahlgestell montiert.

Welche Funktionen bietet das Flamcomat Steuermodul D130?

Das Flamcomat Steuermodul D130 ist ein Aggregat mit zwei Pumpen zur Druckhaltung und zwei Magnetventilen zur Drucksenkung. Es beinhaltet ein Sicherheitsventil für Grund- und Beistellbehälter sowie ein Ventil und einen Mengenzähler für die Nachspeisung. Die menügeführte Steuerung ermöglicht die Druckhaltung und Entgasung mit Schaltpunktbestimmung basierend auf der Bewertung der hydraulischen Dynamik. Funktionen wie Nach- und Abspeisung sind ebenfalls integriert. Das System ist für den vollautomatischen Betrieb konzipiert, wobei Funktionen, Inbetriebnahmebedingungen und Sollwerte konfigurierbar sind.

Wie erfolgt die Bedienung und Konfiguration des Steuermoduls?

Die Steuerung erfolgt über ein Terminal mit grafischem Display und Sensortastgleitern, das variabel anzuordnen ist. Ein piktogrammgeführtes Menü mit Klartext ist in 20 frei wählbaren Sprachen verfügbar. Die Betriebsanzeige liefert Werte für Druck, Füllstand, Nach- und Abspeisung sowie Wasseraufbereitung. Zusätzlich werden Symboldarstellungen für die Konfiguration und wichtige Zusatzinformationen wie aktive Elemente, Entgasung und Wartungslauf angezeigt. Ein umfassendes Störungsmanagement mit Anzeige und Speicherung von Störungen inklusive Datum und Uhrzeit sowie wählbare statistische Werte sind ebenfalls vorhanden.

Welche Schnittstellen und Systemintegrationen sind möglich?

Das Steuermodul bietet vielfältige Schnittstellen zur Ergänzung und optimalen Anbindung an Gebäudemanagementsysteme (BMS). Dazu gehören Modbus und BACnet über eine RS 485-Schnittstelle sowie eine Ethernet-Schnittstelle. Diese ermöglichen einen Verbundbetrieb und die Übertragung von Druck- und Füllstandswerten analog. Verschiedene Nachspeisevarianten können ebenfalls integriert werden. Zudem ist die Funktion Master/Slave vorhanden und eine Koppelbarkeit ist gegeben.

Für welche Anwendungen ist das Steuermodul geeignet?

Das Flamcomat Steuermodul D130 ist für die Fremddruckhaltung mit Pumpe, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 und Kühlwassersystemen konzipiert. Es ist in Kombination mit einer Anschlussgruppe und einem Grundbehälter einsetzbar. Das System ist zudem bis zu 50% mit Frostschutzmittel auf Glykolbasis kompatibel. Die maximale Betriebstemperatur beträgt 70°C, die minimale Betriebstemperatur 3°C. Die maximale Umgebungstemperatur liegt bei 40°C und die minimale Umgebungstemperatur bei 3°C.

Technische Daten

• Zulässiger Betriebsdruck: 10 bar
• Arbeitsdruckbereich: 8,0 - 14,4 bar
• Druckhaltung Hysterese: ± 0,2 bar
• Maximale Betriebstemperatur: 70°C
• Anschlussspannung: 400 V
• Nennleistung: 3,0 kW
• Schallpegel: 57 dB(A)
• Abmessungen (L x B x H): 600 mm x 480 mm x 1190 mm
• Anschluss System: G 1 1/4" F
• Druckstufe Artikel: PN 16

Das Flamco Flamcomat MP Steuermodul D130 bietet eine umfassende Lösung für die präzise Druckhaltung, Entgasung und Nachspeisung in komplexen Heiz- und Kühlsystemen. Mit seiner Doppelpumpenanlage, der menügeführten Steuerung und einer Anschlussspannung von 400 V bei einer Nennleistung von 3,0 kW ermöglicht es einen effizienten und zuverlässigen Betrieb. Der Arbeitsdruckbereich von 8,0 - 14,4 bar und die Druckhaltungshysterese von ± 0,2 bar tragen zu einer stabilen Systemfunktion bei. Die vielfältigen Schnittstellen ermöglichen eine nahtlose Integration in moderne Gebäudemanagementsysteme.
