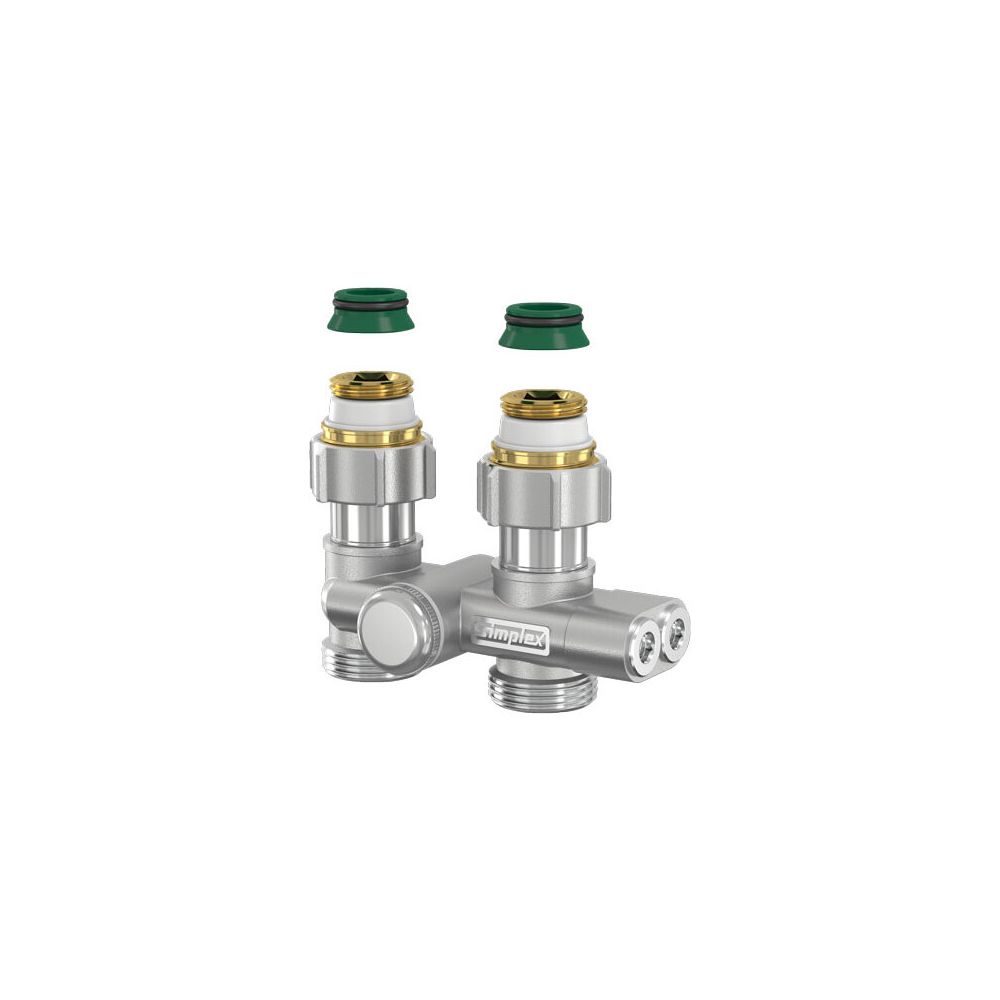

Flamco Einrohr-Umlenkstück Durchgang mit Absperrung G 3/4" Innengewinde x G 3/4" Außengewinde mit Nippel und Konus

Das Flamco Einrohr-Umlenkstück Durchgang mit Absperrung G 3/4" Innengewinde x G 3/4" Außengewinde mit Nippel und Konus ist eine kompakte Anschlussarmatur für Ventil-Kompaktheizkörper. Es ermöglicht einen kreuzungsfreien Anschluss bei vertauschter Vor- und Rücklaufleitung in Einrohrsystemen und ist zudem für Zweirohrsysteme nutzbar. Die Armatur aus vernickeltem Pressmessing verfügt über einen Bypass zur stufenlosen Einstellung im Einrohrbetrieb und separat absperrbare Vor- und Rücklaufleitungen zum Heizkörper.

Welche Funktionen bietet das Einrohr-Umlenkstück?

Das Flamco Einrohr-Umlenkstück ist speziell für den kreuzungsfreien Anschluss bei vertauschter Vor- und Rücklaufleitung in Einrohrsystemen konzipiert. Die Vor- und Rücklaufleitungen zum Heizkörper sind separat absperrbar, was eine flexible Steuerung ermöglicht. Ein integrierter Bypass erlaubt die stufenlose Einstellung des Heizkörperanteils im Einrohrbetrieb, wobei eine werkseitige Einstellung auf 35 % vorliegt und ein Bereich von 30 % bis 100 % abgedeckt wird. Bei geschlossenem Bypass kann die Armatur auch in Zweirohrsystemen verwendet werden.

Welche Vorteile bietet die Konstruktion und Montage?

Das Gehäuse der Anschlussarmatur besteht aus vernickeltem Pressmessing, was für Langlebigkeit und eine ansprechende Optik sorgt. Die kompakte Bauweise ermöglicht, dass das Umlenkstück unauffällig unter dem Heizkörper verschwindet. Eine heizkörperseitige Überwurfmutter mit radialem und axialem Spiel unterstützt eine spannungsfreie Montage der Armaturen am Heizkörper. Zur Vermeidung ungewollter Schwerkraftzirkulation ist eine Rückwärmebremse integriert. Die Einstellung erfolgt bequem von vorn. Das Umlenkstück kann durch einen Einrohr-Hahnblock ersetzt werden und ist maßlich identisch mit Simplex Einrohr-Hahnblöcken.

Welche Anschlussmöglichkeiten sind gegeben?

Das Umlenkstück ist für den Anschluss an Ventil-Kompaktheizkörper mit Außengewinde G 3/4" oder Innengewinde G 1/2" vorgesehen. Rohrseitig verfügt es über einen 3/4" Eurokonus für den Anschluss mit Klemmverschraubungen. Selbstdichtende Anschlussnippel und Konusteile sind für Ventil-Kompaktheizkörper mit Rp1/2 oder G3/4a (Eurokonus) Hahnblock-Anschluss enthalten. Der Achsabstand beträgt 50 mm.

Technische Daten

• Werkstoff: Messing
• Oberflächenschutz: vernickelt
• Abschließbar: ja
• Einstellbar: ja
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Mittenabstand Zufuhr/Rücklauf: 50 mm
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Kvs-Wert: 1,4
• Heizkörperanteil: 30-100 % (werkseitig eingestellt auf 35 %)

Das Flamco Einrohr-Umlenkstück Durchgang mit Absperrung bietet eine zuverlässige und flexible Lösung für den Heizkörperanschluss in verschiedenen Systemen. Mit seiner Absperrfunktion, dem einstellbaren Bypass und der robusten Konstruktion aus vernickeltem Messing ist es eine praktische Komponente für eine effiziente Heizungsinstallation. Der Achsabstand von 50 mm und der Kvs-Wert von 1,4 unterstreichen die technische Leistungsfähigkeit dieser Anschlussarmatur.
