Beschreibung

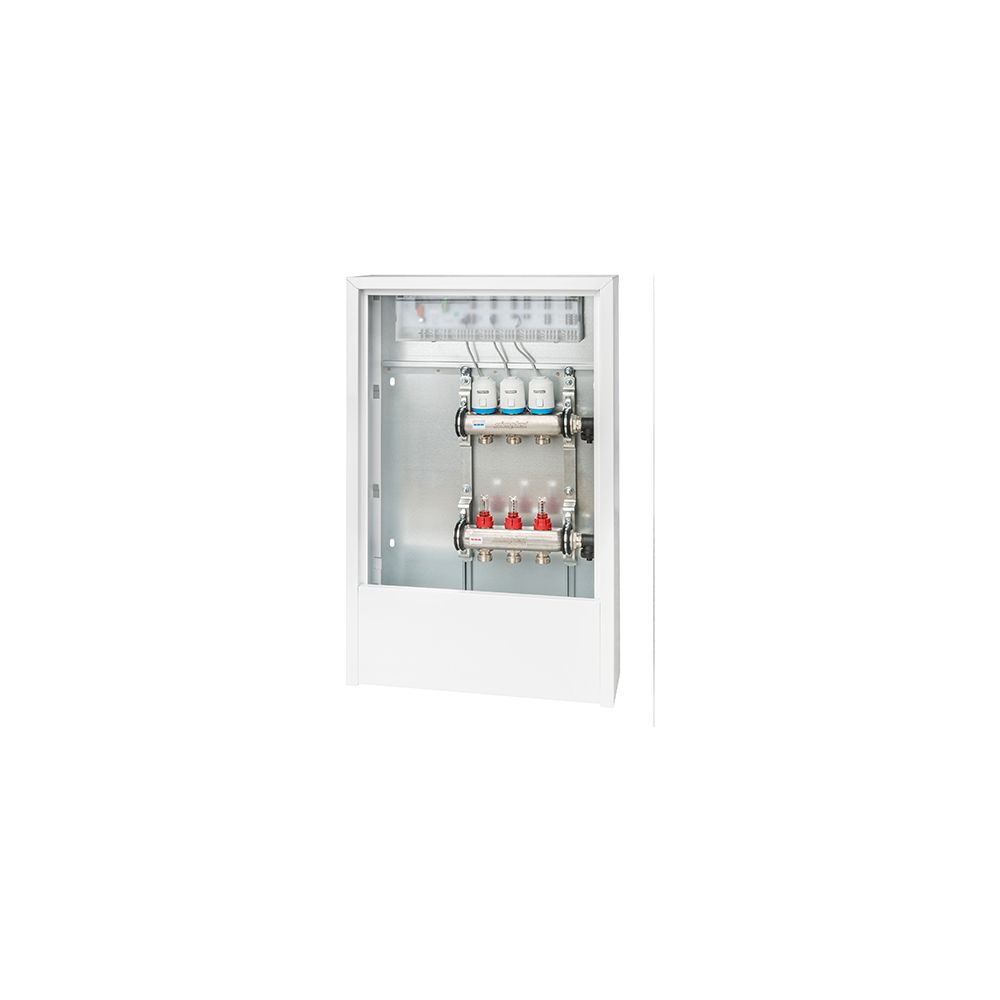

Flamco Verteilerstation für Fußbodenheizung, 2 Heizkreise mit Regelung, vormontiert im Aufputz-Schrank Exklusiv
Die Flamco Verteilerstation für Fußbodenheizung, ausgelegt für 2 Heizkreise mit integrierter Regelung, wird installationsfertig vormontiert in einem Aufputz-Schrank der Exklusiv-Serie geliefert. Diese vorverdrahtete Lösung ist speziell für die Flächentemperierung konzipiert und ermöglicht sowohl das Heizen als auch das Kühlen von Räumen.
Welche Merkmale bietet die Flamco Verteilerstation?
Die Verteilerstation ist eine komplett vormontierte Einheit aus 1 Zoll Edelstahl-Profilrohr mit Innengewinde. Sie verfügt über voreinstellbare Ventile und einen Durchflussmengenanzeiger im Bereich von 0-5 l/min. Der Ventilabstand beträgt 50 mm, und die Heizkreisanschlüsse sind mit G 3/4 a Eurokonus ausgeführt. Rücklaufventile sind oben positioniert. Ein drehbares Entlüftungsventil mit 3/4 Zoll ermöglicht das einfache Befüllen, Entlüften und Entleeren der Anlage.
Wie funktioniert die integrierte Regelung?
Die Station ist mit einer 230 V Anschlussklemmleiste ausgestattet, die für das Heizen und Kühlen ausgelegt ist und ein Pumpenmodul beinhaltet. Die ebenfalls 230 V Stellantriebe sind bereits vorverdrahtet, was die Installation vereinfacht. Ein integrierter Regler ermöglicht den statischen hydraulischen Abgleich. Die Heizkreise sind verschließbar, und die gesamte Station ist für den Kühlbetrieb geeignet.
Was sind die Besonderheiten des Aufputz-Verteilerschranks?
Der Aufputz-Verteilerschrank der Exklusiv-Serie besteht aus verzinktem Stahlblech in geschlossener Ausführung und ist in Verkehrsweiß (RAL 9016) pulverbeschichtet. Mit einer Schrankhöhe von 710 mm und einer Schranktiefe von 140 mm bietet er eine robuste Unterbringung. Er ist mit einer Verteilermontageschiene, einer Frontklappe mit Schlüsselschloss, einer Clipschiene für die Reglermodulleiste und einer Rohrumlenkschiene ausgestattet. Die Vor- und Rücklaufanschlüsse erfolgen von unten. Eine abnehmbare Rückwand erleichtert die Montage.
Technische Daten
- Baulänge: 450
- Bauhöhe: 710 mm
- Bautiefe: 140 mm
- Frequenz: 50
- Versorgungsspannung: 230 V
- Werkstoff: rostfreier Stahl
- Nenndurchmesser primär: 1 Zoll (25)
- Nenndurchmesser sekundär: 3/4 Zoll (20)
- Max. Arbeitsdruck: 6
- Mediumtemperatur (Dauerbetrieb): 20 - 70
- Anzahl der Gruppen sekundär: 2
Die Flamco Verteilerstation für Fußbodenheizung mit 2 Heizkreisen bietet eine zuverlässige und effiziente Lösung für die Flächentemperierung. Die vormontierte und vorverdrahtete Einheit im robusten Aufputz-Schrank aus rostfreiem Stahl, mit einer Bauhöhe von 710 mm und einer Bautiefe von 140 mm sowie einer Versorgungsspannung von 230 V, ermöglicht eine einfache Installation und präzise Steuerung der Heiz- und Kühlkreise.
Technische Daten
| Hersteller-Warengruppe | Verteiler |
| Hersteller-Produktgruppe | Sonstiges Flächenheizung 2 |
| Hersteller-Artikelnummer | F18780 |
| Hersteller | Flamco |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 2 |
| Artikelnummer | FLAMCO-F18780 |
| Bauhöhe | 710 |
| Baulänge | 450 |
| Bautiefe | 140 |
| Druckstufe Artikel | PN 6 |
| Durchflussleistung | 0 - 300 |
| EAN-13 | 4013852272798 |
| Erweiterbar | nein |
| Frequenz | 50 |
| Geeignet für Kühlen | ja |
| Gewicht | 11,5 kg |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 6 |
| Max Heizleistung (bei Primär dT = 20K) | 3,486 |
| Max Kühlleistung primär (bei primärer dT = 7K) | 1,743 |
| Mediumtemperatur (Dauerbetrieb) | 20 - 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | ja |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | ja |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | ja |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Rohraußendurchmesser sekundär | 12 - 20 |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Versorgungsspannung | 230 |
| Volumenstrommessung | analog |
| Werkstoff | rostfreier Stahl |
