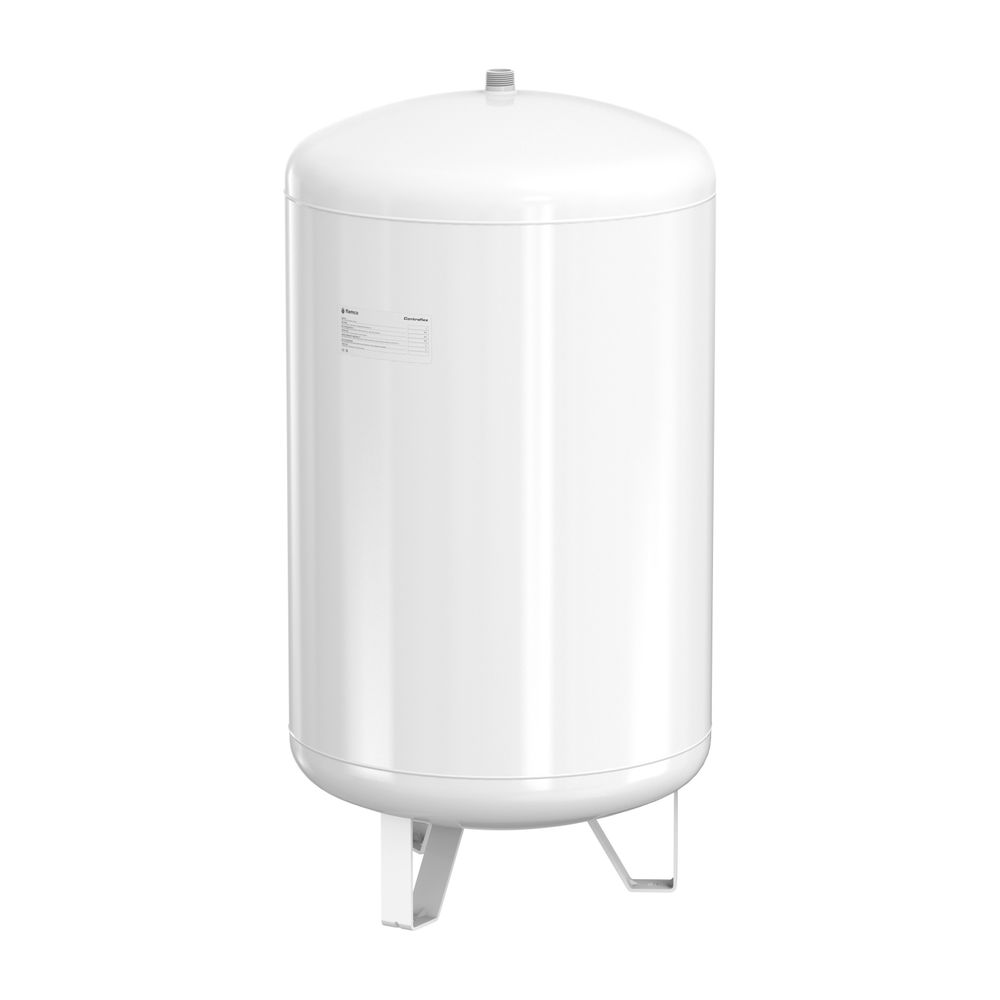

Flamco Contraflex Ausdehnungsgefäß 800l, Betriebsdruck 2,5-6 bar, für Heizungen und Kühlanlagen, Weiß

Das Flamco Contraflex Ausdehnungsgefäß der Serie Contra-Flex mit einem Inhalt von 800 Litern ist speziell für den Einsatz in geschlossenen Heizungs- und Kühlanlagen konzipiert. Dieses Membrandruckausdehnungsgefäß ist für einen maximalen Betriebsüberdruck von 6,0 bar ausgelegt und wird mit einem werksseitigen Vordruck von 2,5 bar geliefert. Die robuste Konstruktion mit angeschweißten Füßen ermöglicht eine sichere Standmontage.

Für welche Anlagen ist das Flamco Contraflex Ausdehnungsgefäß geeignet?

Das Flamco Contraflex Ausdehnungsgefäß ist gemäß EN 12828 für den zuverlässigen Betrieb in geschlossenen Heizungsanlagen sowie in Kühlanlagen geeignet. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist konform mit EN 13831. Die Konstruktion ist für den Zusatz von Frostschutzmitteln auf Glykolbasis bis zu einem Anteil von 50 % ausgelegt, was die Flexibilität im Einsatz erhöht.

Welche Konstruktionsmerkmale zeichnen das Ausdehnungsgefäß aus?

Das Contraflex Ausdehnungsgefäß besteht aus hochwertigem Stahl und verfügt über eine vollständig geschweißte Konstruktion, die eine hohe Langlebigkeit sicherstellt. Die weiße Epoxid-Pulverbeschichtung (RAL 9010) schützt das Gefäß vor Korrosion und sorgt für eine ansprechende Optik. Die integrierte Membrane besteht aus SBR-Gummi und ist nicht austauschbar. Für eine stabile Installation ist das Gefäß mit angeschweißten Füßen für die vertikale Standmontage ausgestattet.

Welche Druck- und Temperaturwerte sind relevant?

Der werksseitige Vordruck des Ausdehnungsgefäßes beträgt 2,5 bar, während der maximale Betriebsüberdruck bei 6,0 bar liegt. Die maximale Betriebstemperatur für das Gefäß ist mit 120 °C angegeben. Für die Membrane gelten eine maximale Betriebstemperatur von 70 °C und eine minimale Betriebstemperatur von -10 °C. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.

Wie erfolgt der Anschluss des Ausdehnungsgefäßes?

Der Gefäßanschluss ist als R 1“ Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) ausgeführt. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25) mit einem Rohraußendurchmesser von 33 mm.

Technische Daten

• Inhalt: 800 l

• Maximaler Betriebsüberdruck: 6,0 bar

• Werksseitiger Vordruck: 2,5 bar

• Maximale Betriebstemperatur (Gefäß): 120 °C

• Maximale Betriebstemperatur (Membrane): 70 °C

• Minimale Betriebstemperatur (Membrane): -10 °C

• Gefäßanschluss: R 1“

• Durchmesser: 790 mm

• Höhe: 1888 mm

• Gewicht: 84,2 kg

• Werkstoff Membran/Balg: SBR

• Max. Glykol-Mischung: 50 %

Das Flamco Contraflex Ausdehnungsgefäß mit 800 Litern Inhalt bietet eine zuverlässige Lösung für die Druckhaltung in geschlossenen Heizungs- und Kühlanlagen. Mit einem maximalen Betriebsüberdruck von 6,0 bar und einem werksseitigen Vordruck von 2,5 bar ist es für anspruchsvolle Anwendungen geeignet. Die robuste Stahlkonstruktion mit SBR-Membran und die Eignung für Glykol-Frostschutzmittel bis 50 % unterstreichen die praktische Ausrichtung dieses Gefäßes.
