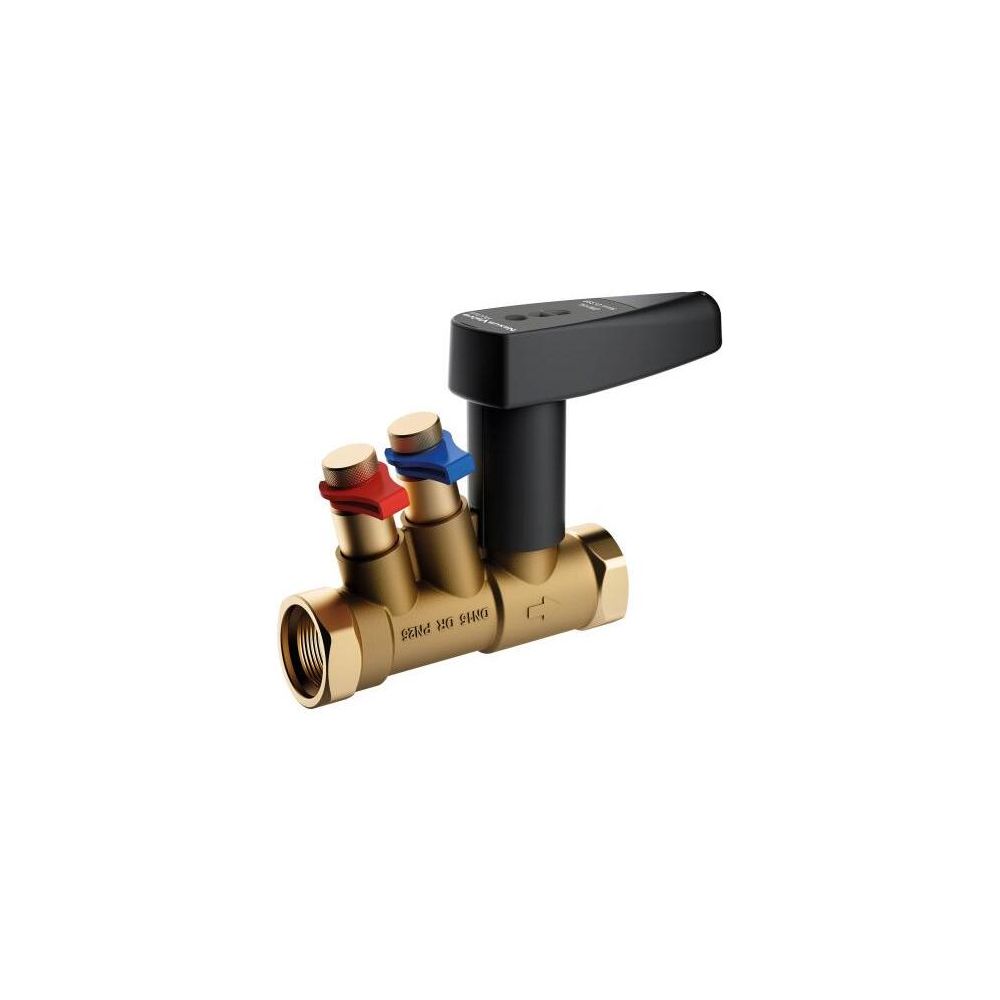

Flamco NexusValve Fluctus DN 15U 1/2" Innengewinde 27-126l/h
Das Flamco NexusValve Fluctus DN 15U ist ein kombiniertes statisches Strangregulier- und Absperrventil, das speziell für Kälte- und Wärmekreisläufe konzipiert wurde. Es ermöglicht eine präzise Volumenstrom-Messung über eine Fluctusdüse mit festem Kv-Wert und kann ohne Beruhigungsstrecken installiert werden. Mit einem Regelbereich von 27-126 l/h und einer Druckstufe PN25 ist dieses Ventil mit 1/2" Innengewinde (BSPT-Rp) eine zuverlässige Komponente für anspruchsvolle Anlagen.
Wie funktioniert das NexusValve Fluctus?
Das NexusValve Fluctus dient der statischen Strangregulierung und Absperrung in Kälte- und Wärmekreisläufen. Die Volumenstrom-Messung erfolgt über eine integrierte Fluctusdüse nach dem Messprinzip der Druckdifferenz, wobei die Eingabe der Ventilstellung für die Messung nicht erforderlich ist. Die Absperrung wird mittels eines Kugelhahns mit Handgriff betätigt. Eine Messgenauigkeit von +/- 3% sorgt für präzise Ergebnisse. Das Ventil ist für Handbedienung geeignet und verfügt über Messnippel.
Welche Materialien sorgen für Beständigkeit?
Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing CW602N (CuZn36Pb2As), einer hochwertigen Werkstoffgüte, die für Beständigkeit sorgt. Auch die Fluctus-Spindel, die Kugel und die Regulierschraube sind aus entzinkungsbeständigem Messing CW602N gefertigt, wobei Kugel und Regulierschraube zusätzlich verchromt sind. Die Messanschlüsse bestehen ebenfalls aus entzinkungsbeständigem Messing CW602N.
Für welche Anwendungen ist das Ventil geeignet?
Dieses Ventil ist speziell für den Einsatz in Heizungswasser- und Kältekreisläufen konzipiert. Es ist für eine Mediumtemperatur im Dauerbetrieb von -20 - 120 ausgelegt und verfügt über eine Isolierung, die zur Effizienz in den jeweiligen Systemen beiträgt. Das NexusValve Fluctus ist nicht für warmes Trinkwasser oder Leitungswasser geeignet. Die Installation ist durch den möglichen Einbau ohne Beruhigungsstrecken vereinfacht.
Technische Daten
- Nenndurchmesser: DN 15
- Anschluss: 1/2" Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Regelbereich: 27-126 l/h
- Druckstufe: PN 25
- Max. Arbeitsdruck: 25
- Mediumtemperatur (Dauerbetrieb): -20 - 120
- Werkstoff Gehäuse: Messing CW602N
- Messgenauigkeit: +/- 3%
- Kvs-Wert: 0,23
- Hydraulischer Abgleich: statisch
Das Flamco NexusValve Fluctus DN 15U bietet eine zuverlässige Lösung für die statische Strangregulierung und Absperrung in Kälte- und Wärmekreisläufen. Mit seinem präzisen Regelbereich von 27-126 l/h, der hohen Druckstufe PN25 und der robusten Messingkonstruktion ist es eine effiziente Komponente für anspruchsvolle Anlagen. Die einfache Installation ohne Beruhigungsstrecken und die genaue Volumenstrommessung tragen zur Systemoptimierung bei.
Technische Daten
| Hersteller-Warengruppe | Strangregulierventile |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | Fixed Orifice Double Reg. Valve (FODRV) |
| Hersteller-Artikelnummer | MN80597.400 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 0 |
| Arbeitslänge Anschluss 2 | 0 |
| Artikelnummer | FLAMCO-MN80597.400 |
| Bedienhöhe | 95 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Durchmesser Handrad | 75 |
| EAN-13 | 4016715066435 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,461 kg |
| Hublänge | 76 |
| Hydraulischer Abgleich | statisch |
| KV-Wert | 0 - 0,23 |
| Kvs-Wert | 0,23 |
| Länge Anschluss 1 | 0 |
| Länge Anschluss 2 | 0 |
| Länge Bedienungselement | 250 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Messprinzip | Druckdifferenz |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 15 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser | 15 |
| Thermostatisch | nein |
| Venturi-Düse | ja |
| Venturidüse | statisch |
| Voreinstellung plombier-/blockierbar | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| Winkel der Spindel | 90 |
