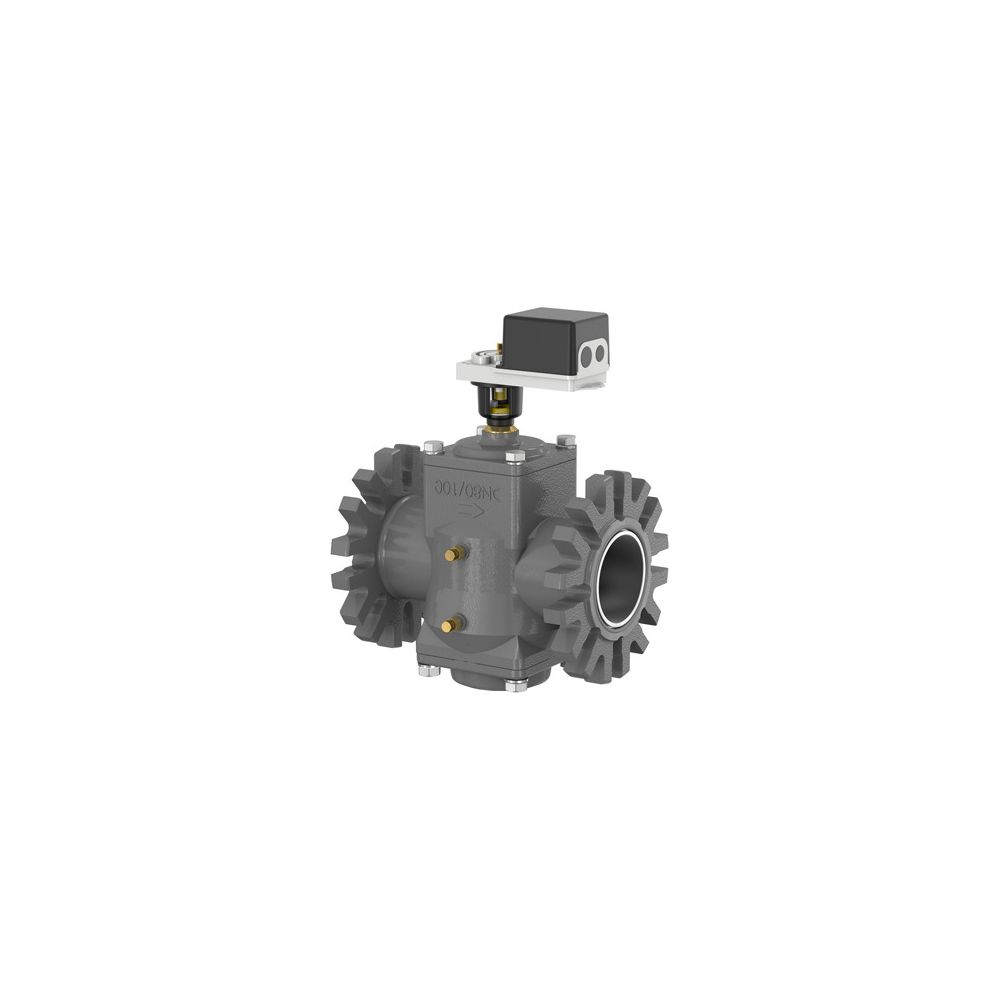

Flamco NexusValve Vivax DN 80/100 H PN 10-40, 13,3-72,7m3/h, 60 - 400 kPa
Der Flamco NexusValve Vivax DN 80/100 H ist ein automatischer, differenzdruckunabhängiger Volumenstromregler, der speziell für den Einsatz in Kälte- und Wärmekreisläufen konzipiert wurde. Dieses Kugelregelventil der Serie NexusValve Vivax ermöglicht eine präzise Regelung des Volumenstroms im Bereich von 13,3 bis 72,7 m³/h bei einem Differenzdruck von 60 bis 400 kPa. Es ist für Druckstufen von PN 10 bis PN 40 ausgelegt und bietet eine zuverlässige Lösung für anspruchsvolle SHK-Anwendungen.
Wie erfolgt die Steuerung des Volumenstromreglers?
Der NexusValve Vivax SM4.3 verfügt über einen frei programmierbaren Regelantrieb, der mit 24VAC/DC betrieben wird. Die Steuerung kann über verschiedene Signale erfolgen, darunter 0-10VDC, 0(4)-20 mA, AUF/ZU oder 3-Punkt. Eine integrierte Stellungsrückmeldung sorgt für Transparenz über den aktuellen Betriebszustand. Die Stellzeit für AUF/ZU beträgt 190 Sekunden. Zur direkten Bedienung und Überwachung ist das Gerät mit einem Tastenfeld und einer digitalen Anzeige ausgestattet, die den Volumenstrom sowie weitere relevante Parameter permanent darstellt. Eine direkte Einstellung am Produkt ist möglich.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Ventil-Gehäuse des NexusValve Vivax ist aus robustem EN-GJL-400 gefertigt. Es ist als Kugelregelventil ausgeführt und mit Messanschlüssen sowie einem Messnippel ausgestattet. Die Anschlüsse erfolgen über Flansche, die für die Druckstufen PN10, PN16, PN25 und PN40 geeignet sind. Dabei ist zu beachten, dass DN100 nicht für Flansche nach EN-1092 Typ 12 vorgesehen ist. Eine mechanische Druckkompensation ist integriert. Das Ventil ist zudem für den Einsatz mit Glykol und anderen Flüssigkeiten geeignet. Der Rohraußendurchmesser beträgt 88,9 mm.
Welche Leistungsdaten bietet der Volumenstromregler?
Der Flamco NexusValve Vivax arbeitet in einem breiten Temperaturbereich von -20 °C bis +120 °C. Der maximale Schließdruck liegt bei 6 bar, während der maximale Arbeitsdifferenzdruck 4 bar beträgt. Der Regelbereich für den Volumenstrom erstreckt sich von 13,3 bis 72,7 m³/h bei einem Differenzdruck von 60 bis 400 kPa. Ein minimaler Druckunterschied von 35 kPa ist erforderlich. Die Klappencharakteristik ist linear, was eine präzise und gleichmäßige Regelung des Volumenstroms ermöglicht.
Technische Daten
- Nennweite: DN 80/100
- Regelbereich Volumenstrom: 13,3-72,7 m³/h
- Regelbereich Differenzdruck: 60-400 kPa
- Schließdruck: max. 6 bar
- Arbeitsdifferenzdruck: max. 4 bar
- Betriebstemperatur: -20 °C bis +120 °C
- Stellzeit AUF/ZU: 190 s
- Anschlussart: Flansch
- Druckstufe Artikel: PN 40
- Bauhöhe: 425 mm
Der Flamco NexusValve Vivax DN 80/100 H bietet als automatischer, differenzdruckunabhängiger Volumenstromregler eine effiziente und präzise Lösung für die Regelung von Kälte- und Wärmekreisläufen. Mit einem Regelbereich von 13,3 bis 72,7 m³/h und einer Druckstufe von PN 40 ist dieses Kugelregelventil für vielfältige Anwendungen geeignet. Die robuste Bauweise aus EN-GJL-400 und der breite Betriebstemperaturbereich von -20 °C bis +120 °C unterstreichen die Leistungsfähigkeit und Zuverlässigkeit dieses Produkts.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | PICV ohne EQM, >= DN50 |
| Hersteller-Artikelnummer | MN80597.035 |
| Hersteller | Flamco |
| Anschlüsse | Flansch |
| Arbeitslänge | 425 |
| Art der Druckkompensation | mechanisch |
| Artikelnummer | FLAMCO-MN80597.035 |
| Ausführung | Kugelregelventil |
| Bauhöhe | 425 |
| Druckstufe Artikel | PN 40 |
| EAN-13 | 4016715067036 |
| Einstellmethode direkt am Produkt | ja |
| Einstellmethode über manuelles Programmiertool | nein |
| Einstellmethode über PC-Tool | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 32,6 kg |
| Klappencharakteristik | linear |
| Länge | 320 |
| Max Differenzdruck | 800 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Min Druckunterschied | 35 |
| Mit Füll- und Entleerungshahn | nein |
| Mit Messnippel | ja |
| Nenndurchmesser | DN 80 |
| Rohraußendurchmesser | 88,9 |
| Volumenstrom | 20 |
