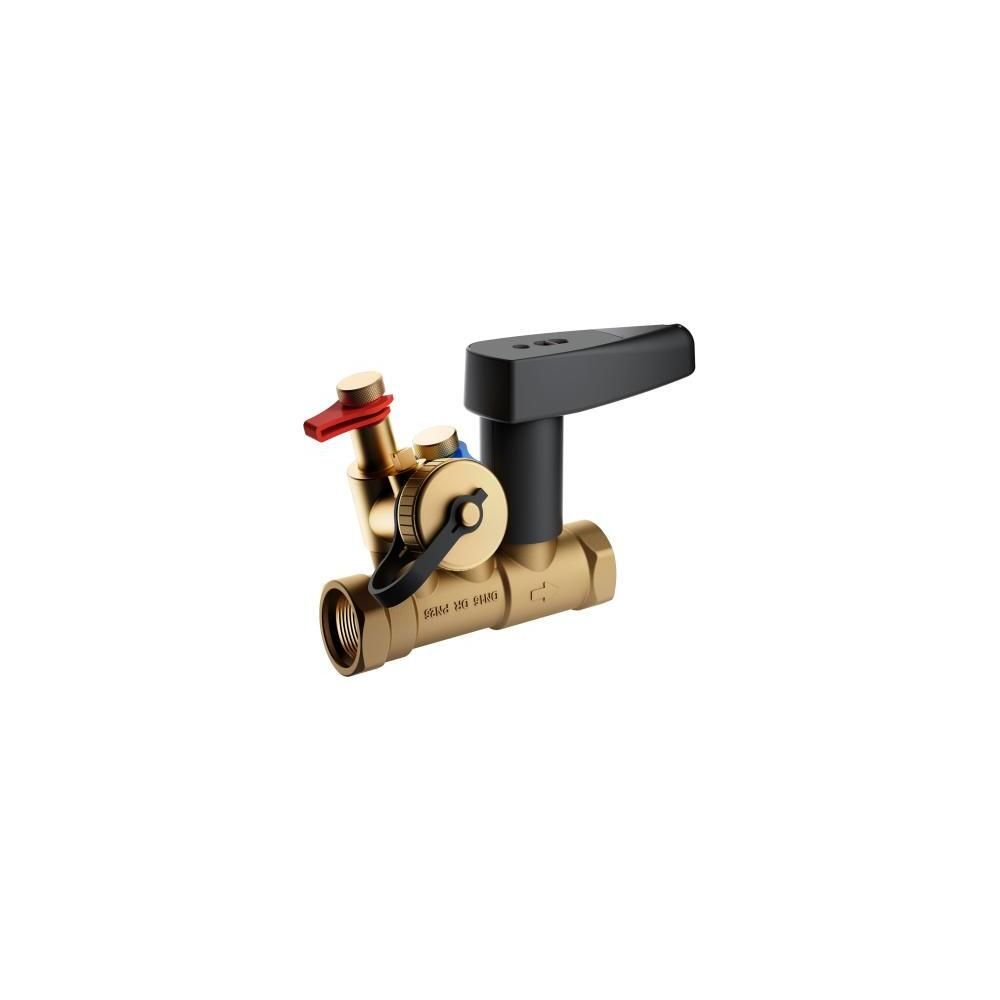

Flamco NexusValve Fluctus DN 20H 3/4" Innengewinde 511-2170l/h mit Entleerung
Der Flamco NexusValve Fluctus DN 20H ist ein kombiniertes statisches Strangregulier- und Absperrventil für Kälte- und Wärmekreisläufe. Mit einem 3/4" Innengewinde und einem Regelbereich von 511-2170 l/h ermöglicht es eine präzise Volumenstrom-Messung ohne Eingabe der Ventilstellung. Das Ventil ist aus entzinkungsbeständigem Messing CW602N gefertigt und verfügt über eine Druckstufe PN25 sowie eine integrierte Entleerungsfunktion.
Welche Funktionen bietet das Flamco NexusValve Fluctus?
Das Flamco NexusValve Fluctus vereint die Funktionen eines statischen Strangregulier- und Absperrventils in einem Gerät. Es ist speziell für den Einsatz in Kälte- und Wärmekreisläufen konzipiert und ermöglicht eine zuverlässige Regelung und Absperrung. Die Volumenstrom-Messung erfolgt präzise über eine Fluctusdüse mit festem Kv-Wert, wobei keine manuelle Eingabe der Ventilstellung erforderlich ist. Ein besonderer Vorteil ist die Möglichkeit des Einbaus ohne zusätzliche Beruhigungsstrecken, was die Installation vereinfacht. Die Messgenauigkeit beträgt dabei +/- 3%.
Aus welchen Materialien besteht das Ventil und wie ist es aufgebaut?
Für eine hohe Langlebigkeit und Korrosionsbeständigkeit ist das Gehäuse des Flamco NexusValve Fluctus aus entzinkungsbeständigem Messing CW602N gefertigt. Auch die Fluctus-Spindel, die Kugel und die Regulierschraube bestehen aus diesem hochwertigen Material, wobei Kugel und Regulierschraube zusätzlich verchromt sind. Die Messanschlüsse sind ebenfalls aus entzinkungsbeständigem Messing CW602N gefertigt. Die Absperrung erfolgt über einen Kugelhahn, der mit einem robusten Handgriff aus PA6.6 betätigt wird, was eine Handbedienung ermöglicht. Das Ventil ist zudem mit einer Venturi-Düse, einem Standanzeiger und Messnippeln ausgestattet.
Welche technischen Merkmale und Einsatzgrenzen sind zu beachten?
Das Flamco NexusValve Fluctus ist für eine Druckstufe PN25 ausgelegt und verfügt über einen Nenndurchmesser DN 20. Der Anschluss erfolgt über ein 3/4" Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1). Der Regelbereich des Ventils liegt zwischen 511 und 2170 l/h. Es ist geeignet für Heizungswasser und kann in einem Mediumtemperaturbereich von -20 bis 120 °C dauerhaft betrieben werden. Ein Kvs-Wert von 5,75 unterstreicht die hydraulische Leistungsfähigkeit. Das Ventil ist zudem mit einer Isolierung versehen.
Technische Daten
- Nenndurchmesser: DN 20
- Anschluss: 3/4" Innengewinde
- Druckstufe: PN 25
- Regelbereich: 511-2170 l/h
- Messgenauigkeit: +/- 3%
- Werkstoff des Gehäuses: Messing CW602N
- Mediumtemperatur (Dauerbetrieb): -20 - 120 °C
- Kvs-Wert: 5,75
- Mit Entleerungsventil: Ja
- Geeignet für Heizungswasser: Ja
Das Flamco NexusValve Fluctus DN 20H bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich und die Absperrung in Kälte- und Wärmekreisläufen. Mit seiner robusten Konstruktion aus entzinkungsbeständigem Messing CW602N, einer Druckstufe PN25 und einem breiten Regelbereich von 511 bis 2170 l/h, stellt es eine effiziente Komponente für moderne Haustechniksysteme dar. Die einfache Installation ohne Beruhigungsstrecken und die genaue Volumenstrom-Messung tragen zur Optimierung des Anlagenbetriebs bei.
Technische Daten
| Hersteller-Warengruppe | Strangregulierventile |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | Fixed Orifice Double Reg. Valve (FODRV) |
| Hersteller-Artikelnummer | MN80597.536 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 0 |
| Arbeitslänge Anschluss 2 | 0 |
| Artikelnummer | FLAMCO-MN80597.536 |
| Bedienhöhe | 95 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Durchmesser Handrad | 75 |
| EAN-13 | 4016715065278 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,61 kg |
| Hublänge | 79 |
| Hydraulischer Abgleich | statisch |
| KV-Wert | 0 - 5,75 |
| Kvs-Wert | 5,75 |
| Länge Anschluss 1 | 0 |
| Länge Anschluss 2 | 0 |
| Länge Bedienungselement | 250 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Messprinzip | Druckdifferenz |
| Mit Entleerungsventil | ja |
| Mit Impulsleitungsanschluss | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser | 20 |
| Thermostatisch | nein |
| Venturi-Düse | ja |
| Venturidüse | statisch |
| Voreinstellung plombier-/blockierbar | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| Winkel der Spindel | 90 |
