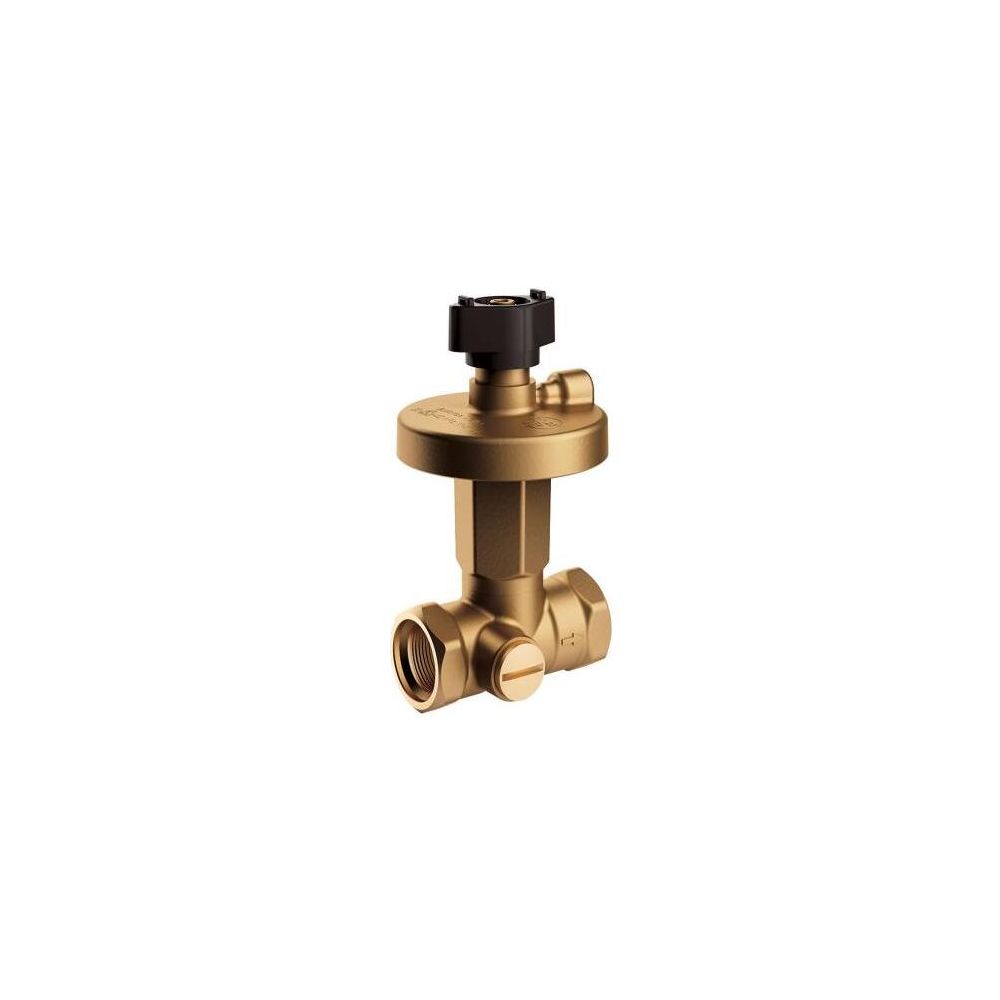

Flamco NexusValve Passim DN 32 1 1/4" Innengewinde 20-40kPa
Der Flamco NexusValve Passim DN 32 ist ein automatischer Differenzdruckregler, der speziell für den Einsatz in Heiz- und Kühlsystemen konzipiert wurde. Mit einem Innengewinde von 1 1/4 Zoll und einem einstellbaren Differenzdruckbereich von 20 bis 40 kPa sorgt dieses Ventil für eine präzise Regelung. Das robuste Gehäuse aus entzinkungsbeständigem Messing unterstützt eine lange Lebensdauer und zuverlässige Funktion bei einer Druckstufe von PN 25. Die Montage erfolgt unkompliziert im Rücklauf, ohne dass Beruhigungsstrecken erforderlich sind.
Welche Funktionen bietet der Flamco NexusValve Passim?
Der NexusValve Passim ist ein automatischer Differenzdruckregler, der eine konstante Differenzdruckregelung in Heiz- und Kühlsystemen ermöglicht. Der Differenzdruck ist über eine Voreinstellung oder optional mit einem Messcomputer in Verbindung mit einem Partnerventil Fluctus einstellbar. Eine Besonderheit ist die Möglichkeit, den Differenzdruck ohne Änderung der Voreinstellung anzupassen. Das Ventil ist membrangesteuert und abschließbar, was eine flexible und sichere Anwendung ermöglicht.
Wie wird der Differenzdruckregler installiert?
Die Installation des Flamco NexusValve Passim erfolgt im Rücklauf des Systems und erfordert keine zusätzlichen Beruhigungsstrecken. Die Anschlüsse sind als zylindrische Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt. Im Lieferumfang ist ein 1 Meter langes Kapillar-Rohr mit 1/2 Zoll Außengewinde enthalten, das für den Anschluss an den Vorlauf vorgesehen ist. Das Ventil ist mit Isolierung ausgestattet.
Aus welchen Materialien besteht der Flamco NexusValve Passim?
Das Gehäuse, der Sitz und der Konus des Flamco NexusValve Passim bestehen aus entzinkungsbeständigem Messing CW602N, was eine hohe Korrosionsbeständigkeit und Langlebigkeit fördert. Die Feder ist aus Edelstahl gefertigt, während die Dichtungen und die Membran aus EPDM bestehen. Für die Absperrung wird PPS verwendet. Diese Materialkombination ermöglicht eine zuverlässige Funktion unter den angegebenen Betriebsbedingungen.
Technische Daten
- Anschlussgröße: DN 32
- Anschluss: 1 1/4" Innengewinde
- Einstellbereich Differenzdruck: 20 - 40 kPa
- Druckstufe: PN 25
- Max. Arbeitsdruck: 25 bar
- Max. Differenzdruck: 2,5 bar
- Kvs-Wert: 6,3
- Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (CW602N)
- Bauhöhe: 148
Der Flamco NexusValve Passim DN 32 bietet eine zuverlässige und präzise Differenzdruckregelung für Heiz- und Kühlsysteme. Mit seinem robusten Gehäuse aus entzinkungsbeständigem Messing, einem einstellbaren Differenzdruckbereich von 20 bis 40 kPa und einer Druckstufe von PN 25 stellt dieses Ventil eine langlebige Lösung für die effiziente Systemsteuerung dar. Die einfache Rücklaufmontage und die Möglichkeit der Differenzdruckeinstellung ohne Voreinstellungsänderung unterstreichen die anwenderfreundliche Konzeption.
Lieferumfang
- 1x Flamco NexusValve Passim DN 32
- 1x 1m Kapillar-Rohr mit 1/2"AG
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | DPCV 20-40 kPa |
| Hersteller-Artikelnummer | MN80597.567 |
| Hersteller | Flamco |
| Abschließbar | ja |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | FLAMCO-MN80597.567 |
| Bauhöhe | 148 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Druckunterschied einstellbar | ja |
| EAN-13 | 4016715065421 |
| Einstellbereich | 20 - 40 |
| Gewicht | 3,87 kg |
| Kvs-Wert | 6,3 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 250 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Membrangesteuert | ja |
| Messanschluss | ohne |
| Mit Entleerungsventil | nein |
| Mit Impulsleitung | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Sollwertanzeige | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel der Spindel | 90 |
