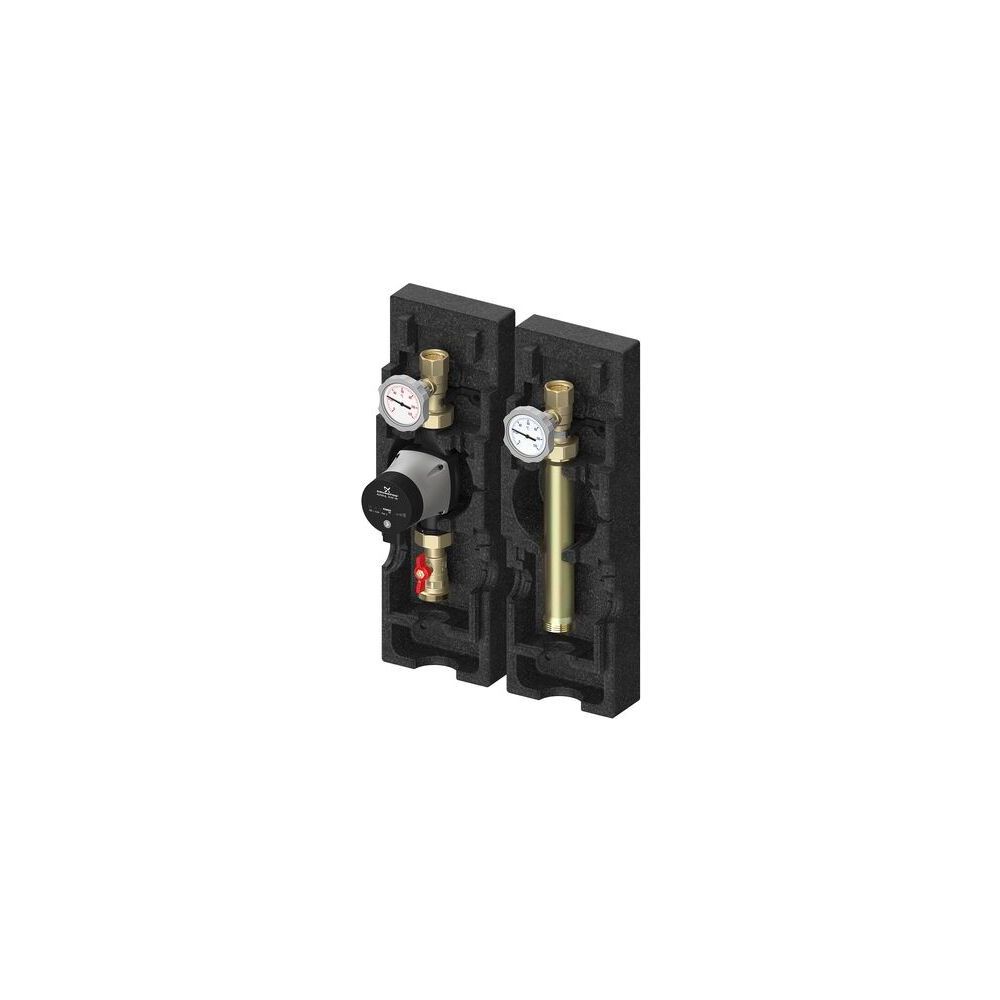

Flamco Pumpengruppe V-UK, ungemischter Heizkreis, 1 1/4", Grundfos Magna 3 32-60
Die Flamco Pumpengruppe V-UK ist eine Verteiler-Pumpengruppe DN 32 für einen ungemischten Heizkreis und wird komplett mit einer Umwälzpumpe Grundfos Magna 3 32-60 geliefert. Die Gruppe ist für Heizungsanwendungen geeignet, ermöglicht einen Verteileraufbau mit Anschlussmöglichkeiten für einen wandmontierten Einsatz und umfasst Mess- und Absperrbauteile wie integrierte Kontaktthermometer (0-120 °C) sowie Kugelhähne mit handaufstellbarer Schwerkraftbremse. Zusätzlich ist die Pumpengruppe mit EPS-Isolierung ausgeführt.
Wie ist die Flamco V-UK Pumpengruppe für den ungemischten Heizkreis aufgebaut?
Die Flamco Pumpengruppe V-UK ist als ungemischter Heizkreis konzipiert und gehört zur Pumpengruppe V-UK für den Verteileraufbau. Der Nenndurchmesser primär: DN 32 und der Nenndurchmesser sekundär: DN 32 sowie die Strömungsrichtung: links bilden die Grundlage für die hydraulische Einbindung. Für den Einsatz an Heizungsanlagen ist die Gruppe als Geeignet für Heizung: ja angegeben.
Welche Regel- und Messelemente sind integriert?
Die Pumpengruppe wird mit Thermometer: ja ausgeliefert. In den Kugelhahngriffen integrierte Kontaktthermometer ermöglichen eine Anzeige im Bereich 0-120 °C (Anzeigebereich Thermometer: 0 - 120). Zudem sind Absperrventile sowie Mit Pumpenkugelhahn: ja Bestandteil der Baugruppe. Rücklaufseitig sind die zwei 2-W.-Kugelhähne mit einer handaufstellbaren Schwerkraftbremse ausgeführt.
Welche Pumpen- und Anschlussdetails sind entscheidend?
Im Lieferumfang der Flamco V-UK ist eine Umwälzpumpe (Grundfos Magna 3 32-60) enthalten, mit einer Einbaulänge der Pumpe: 180 (EL 180mm). Der Pumpenanschluss ist als Innengewinde zylindrisch (BSPP) ausgeführt; Nenndurchmesser Pumpenanschluss: 2 Zoll (50). Der untere Abgang ist mit 1 1/2"AG flachdichtend angegeben, während der obere Abgang Innengewinde 1 1/4" besitzt. Die angegebene Baulänge: 373 unterstützt die Planung der Einbausituation.
Wie wirkt sich die Ausführung für den Betrieb aus?
Die Flamco V-UK ist als Baugruppe mit EPS-Isolierung beschrieben und richtet sich damit auf einen effizienten Anlagenbetrieb im Verteileraufbau. Die Eignung für Wärmeträger ist als Geeignet für Glykol: ja angegeben. Für den Betrieb ist zudem ein Max. Arbeitsdruck: 10 genannt. Die Armaturen und die Verrohrung sind jeweils aus rostfreier Stahl ausgeführt.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Nenndurchmesser primär: DN 32
- Nenndurchmesser sekundär: DN 32
- Kvs-Wert: 7,6 (aus Produktattributen)
- Kvs-Wert der Gruppe: 11 (aus Beschreibungstexten)
- Mediumtemperatur: 110
- Einbaulänge der Pumpe: 180
- Pumpenanschluss: Innengewinde zylindrisch (BSPP)
- Max. Arbeitsdruck: 10
- Anzeigebereich Thermometer: 0 - 120
Die Flamco Pumpengruppe V-UK DN 32 für einen ungemischten Heizkreis wird komplett mit Grundfos Magna 3 32-60 geliefert und eignet sich für Heizungsanwendungen. Für die Temperaturbeobachtung sind Kontaktthermometer mit 0-120 °C integriert. EPS-Isolierung, Max. Arbeitsdruck: 10 sowie die Ausführung mit Kugelhähnen inklusive handaufstellbarer Schwerkraftbremse unterstützen einen sicheren Verteileraufbau im Anlagenbetrieb.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Pumpengruppen V-UK |
| Hersteller-Artikelnummer | M66814.64 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66814.64 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 550 |
| Baulänge | 373 |
| Bautiefe | 240 |
| EAN-13 | 4016715018120 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 7,553 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 7,6 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 32 |
| Nenndurchmesser Pumpenanschluss | 2 Zoll (50) |
| Nenndurchmesser sekundär | DN 32 |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Rohraußendurchmesser primär | 42,4 |
| Rohraußendurchmesser sekundär | 47,5 |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | links |
| Wandaufstellung | ja |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
