Beschreibung

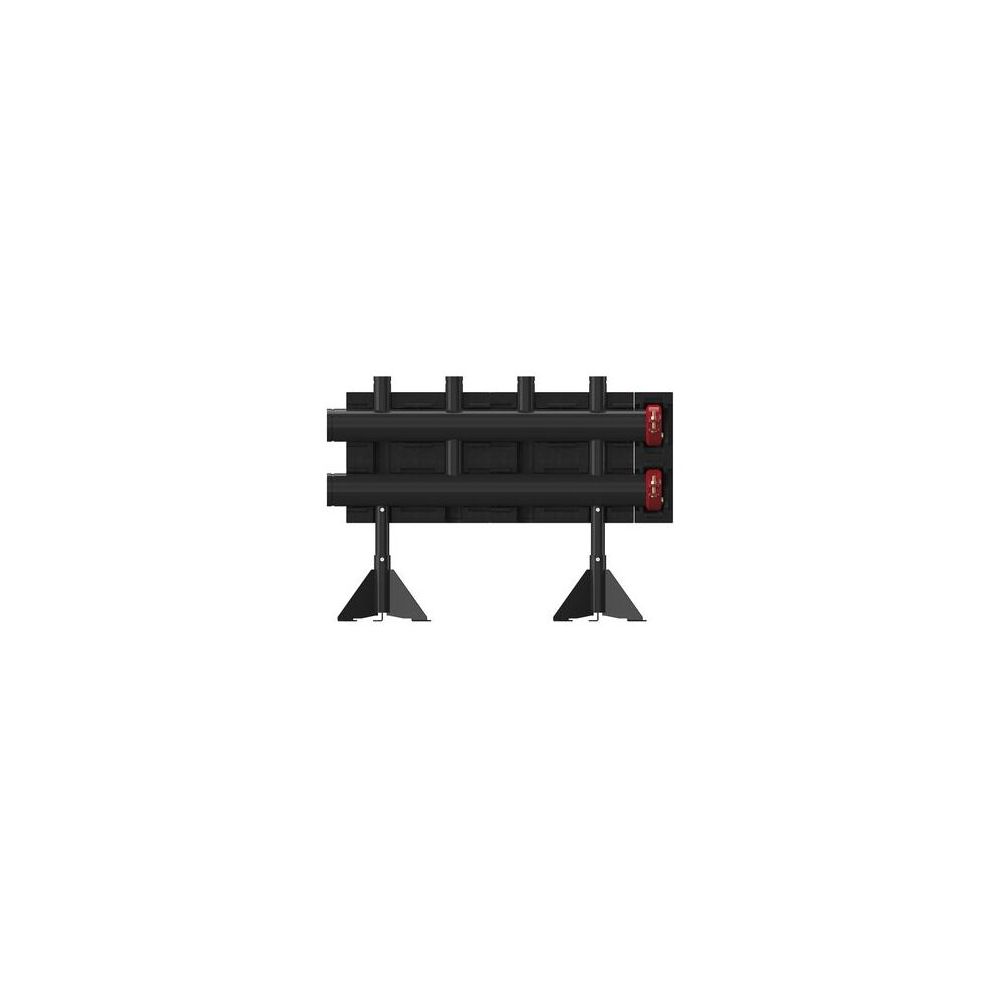

Flamco Verteilerbalken BigFixLock 2-Kreis-Modul, DN 100 (114,3) bis 280kW
Der Flamco Verteilerbalken BigFixLock ist ein 2-Kreis-Modul, das für bis zu zwei Heizkreise ausgelegt ist. Dieser Großverteiler bietet eine thermische Trennung von Vor- und Rücklauf durch zwei übereinander angeordnete Kammern und ist für den Einsatz der Big-Fix-Lock-Schellen vorbereitet. Mit einer Nennweite von DN 100 (114,3 mm) für den Kesselkreis und einer Leistung von bis zu 280 kW ist er eine effiziente Lösung für Heizungsanlagen.
Wie ist der Flamco BigFixLock Verteilerbalken konstruiert?
Der Flamco Verteilerbalken BigFixLock ist als 2-er Modul konzipiert und ermöglicht die Anbindung von bis zu zwei Heizkreisen. Die Konstruktion umfasst zwei übereinander angeordnete Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis kann flexibel sowohl links als auch rechts angeschlossen werden. Das gesamte Verteilersystem ist modular aufgebaut und kann je nach Achsabstand mit Elementen für 1, 2 oder 3 Heizkreise kombiniert werden.
Welche Anschlussmöglichkeiten bietet der Verteilerbalken?
Die Anschlüsse des Verteilerbalkens sind für die Verwendung der Big-Fix-Lock-Schellen vorbereitet und als Klemmanschlüsse ausgeführt. Die seitlichen Anschlüsse für den Kesselkreis sind in der Nennweite DN 100 (114,3 mm) ausgeführt. Die oberen Abgänge zum Anschluss der Heizkreise haben eine Nennweite von DN 50 (60,3 mm). Das Achsmaß des Kesselkreises beträgt 225 mm, während das Achsmaß der Heizkreise 250 mm misst. Der Verteiler wird lackiert, druckgeprüft und komplett isoliert geliefert. Zwei höhenverstellbare Standfüße sind im Lieferumfang enthalten, was die Installation erleichtert. Die Bohrungen sind mit Blindstopfen verschlossen; alternativ kann ein KFE-Hahn zur Entleerung eingeschraubt werden.
Für welche Anwendungen ist der Verteilerbalken geeignet?
Der Flamco Verteilerbalken BigFixLock ist aus robustem Stahl gefertigt und für eine maximale Temperaturbelastung von 110 °C (Dauerbetrieb) sowie einen maximalen Betriebsdruck von PN 10 ausgelegt. Der Leistungsbereich ist bei 1,3 m/s Geschwindigkeit an der Engstelle mit dp = 5 mbar mit 280 kW (12 m³/h) angegeben. Er ist für Heizungswasser, Glykol, Ethanol und Kühlwasser geeignet. Eine Eignung für Leitungswasser oder Pressluft ist nicht gegeben. Die Ausführung als Verteiler/Sammler mit Durchgang und geraden Abzweigen ermöglicht eine vielseitige Integration in unterschiedliche Heizungssysteme.
Technische Daten
- Leistungsbereich: 280 kW
- Max. Temperaturbelastung: 110 °C
- Max. Betriebsdruck: PN 10
- Nenndurchmesser Anschluss Kesselkreis: DN 100 (114,3 mm)
- Nenndurchmesser Anschluss Heizkreis: DN 50 (60,3 mm)
- Achsmaß Kesselkreis: 225 mm
- Achsmaß Heizkreis: 250 mm
- Baulänge: 1135 mm
- Bauhöhe: 850 mm
- Bautiefe: 390 mm
- Werkstoff: Stahl
Der Flamco Verteilerbalken BigFixLock 2-Kreis-Modul stellt eine robuste und flexible Komponente für Heizungsanlagen dar. Mit einer Leistung von bis zu 280 kW und einer maximalen Temperaturbelastung von 110 °C ist er für anspruchsvolle Anwendungen geeignet. Die thermische Trennung von Vor- und Rücklauf sowie die Vorbereitung für Big-Fix-Lock-Schellen unterstreichen die durchdachte Konstruktion dieses Verteilers.
Lieferumfang
- 1x Flamco Verteilerbalken BigFixLock 2-Kreis-Modul
- 2x Big-Fix-Lock-Schellen
- 2x Enddeckel mit 1/2" Bohrungen
- 2x Isolierungen für Big-Fix-Lock-Schellen
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.0 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 2 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1135 |
| Artikelnummer | FLAMCO-M66457.0 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 850 |
| Baulänge | 1135 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009609 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 55,65 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1135 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 114,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
