Beschreibung

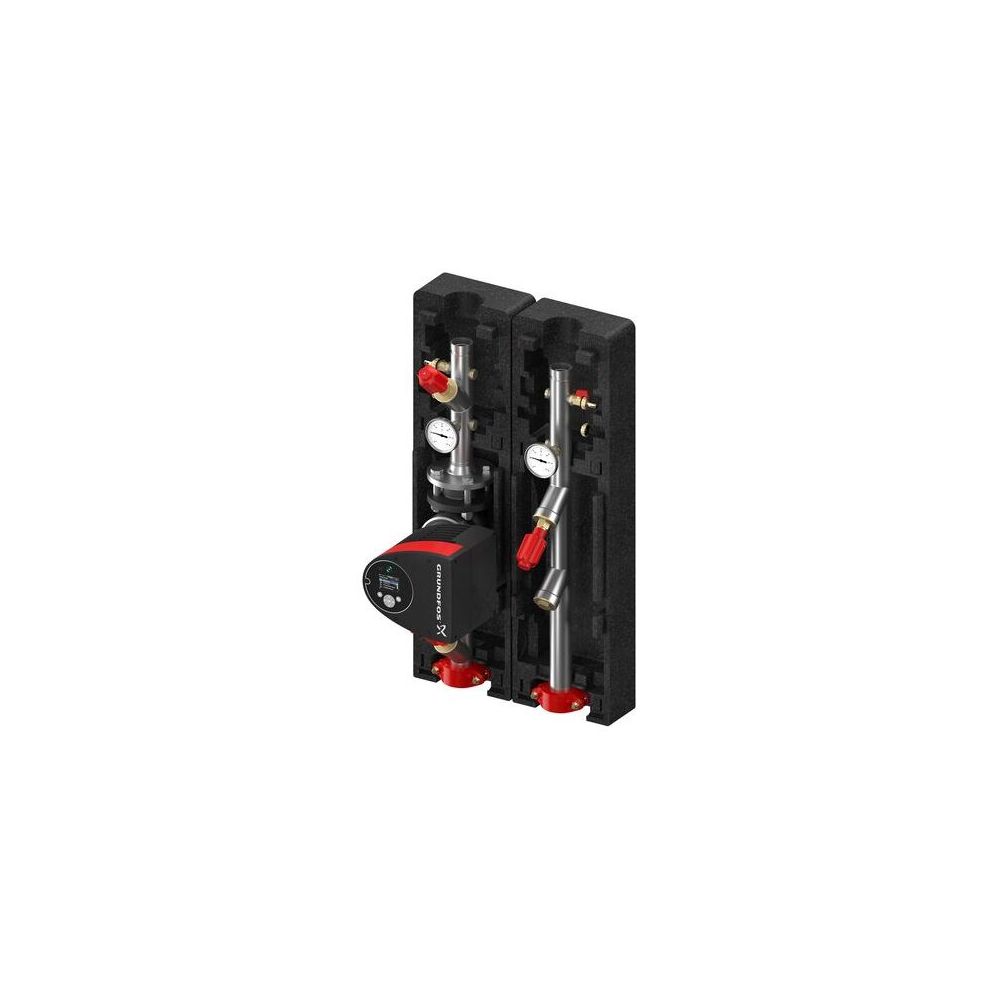

Flamco Pumpengruppe Flamco-UK, ungemischter Heizkreis, BigFixLock DN 40, Grundfos Magna3 40-100 F
Die Flamco Pumpengruppe Flamco-UK aus der Serie BigFixLock ist eine Flansch-Pumpengruppe für ungemischte Heizkreise in Großverteilern. Sie ist mit einer Grundfos Magna3 40-100 F Hocheffizienzpumpe ausgestattet und wird komplett werkseitig montiert, eingedichtet und geprüft geliefert. Diese Pumpengruppe ist für einen maximalen Arbeitsdruck von PN 10 und eine maximale Mediumtemperatur von 110 °C ausgelegt und verfügt über einen Nenndurchmesser von DN 40.
Welche Bauweise und Installationsmerkmale bietet die Flamco-UK Pumpengruppe?
Die Flamco-UK Flansch-Pumpengruppe ist speziell für ungemischte Heizkreise in Großverteilern konzipiert. Ein wesentliches Merkmal ist der frei wählbare Achsabstand ab 250 mm, der eine flexible Anpassung an die Gegebenheiten vor Ort ermöglicht. Die gesamte Einheit wird komplett werkseitig montiert, eingedichtet und geprüft geliefert, was die Installation vereinfacht und die Betriebssicherheit erhöht. Die Strömungsrichtung ist links, und eine Wandaufstellung ist für dieses Modell nicht vorgesehen.
Welche Komponenten sind in der Flamco Pumpengruppe integriert?
Die Pumpengruppe enthält eine Umwälzpumpe vom Typ Grundfos Magna3 40-100 F, drei Absperrventile und eine integrierte Schwerkraftbremse. Des Weiteren sind drei KFE-Kugelhähne und zwei Thermometer vorhanden, deren Anzeigebereich von 0 bis 120 °C reicht. Für erweiterte Anschlussmöglichkeiten stehen zusätzliche 1/2-Zoll-Anschlüsse im Vor- und Rücklauf zur Verfügung. Ein Schmutzfänger sowie alle notwendigen Verrohrungs- und Verbindungsteile, einschließlich Victaulicübergänge zum Verteiler, sind ebenfalls enthalten. Die Armaturen und die Verrohrung bestehen aus rostfreiem Stahl.
Für welche technischen Anforderungen und Medien ist die Pumpengruppe geeignet?
Die Flamco Pumpengruppe ist für eine maximale zulässige Druckstufe von PN 10 und eine maximale Mediumtemperatur von 110 °C ausgelegt. Sie ist in der Ausführung DN 40 (entspricht 1 1/2 Zoll) erhältlich, mit einem Pumpenmaß und einer Einbaulänge der Pumpe von jeweils 250 mm. Der Kvs-Wert beträgt 9,75. Die Pumpengruppe ist für den Einsatz in Heizungsanlagen geeignet und kann auch mit Glykol betrieben werden. Eine Eignung für Kühlanwendungen ist nicht gegeben.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Nenndurchmesser primär: DN 40
- Nenndurchmesser sekundär: DN 40
- Max. Arbeitsdruck: 10 bar
- Max. zulässige Druckstufe: PN 10
- Mediumtemperatur: 110 °C
- Einbaulänge der Pumpe: 250 mm
- Kvs-Wert: 9,75
- Anzeigebereich Thermometer: 0 - 120 °C
- Werkstoff Armaturen/Verrohrung: rostfreier Stahl
Die Flamco Pumpengruppe Flamco-UK BigFixLock DN 40 mit der Grundfos Magna3 40-100 F Pumpe bietet eine zuverlässige und effiziente Lösung für ungemischte Heizkreise in Großverteilern. Ihre werkseitige Vormontage und die hochwertigen Komponenten aus rostfreiem Stahl, wie Absperrventile und KFE-Kugelhähne, stellen eine hohe Betriebssicherheit sicher. Mit einem maximalen Arbeitsdruck von PN 10 und einer Mediumtemperatur von bis zu 110 °C ist diese Pumpengruppe für anspruchsvolle Heizungsanwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Pumpengruppen FL-UK |
| Hersteller-Artikelnummer | M66537.21 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66537.21 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | ja |
| Bauhöhe | 920 |
| Baulänge | 500 |
| Bautiefe | 280 |
| EAN-13 | 4016715013637 |
| Einbaulänge der Pumpe | 250 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 41,6 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 9,75 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 40 |
| Nenndurchmesser Pumpenanschluss | DN 40 |
| Nenndurchmesser sekundär | DN 40 |
| Rohraußendurchmesser primär | 48,3 |
| Rohraußendurchmesser sekundär | 48,3 |
| Strömungsrichtung | links |
| Wandaufstellung | nein |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
