Beschreibung

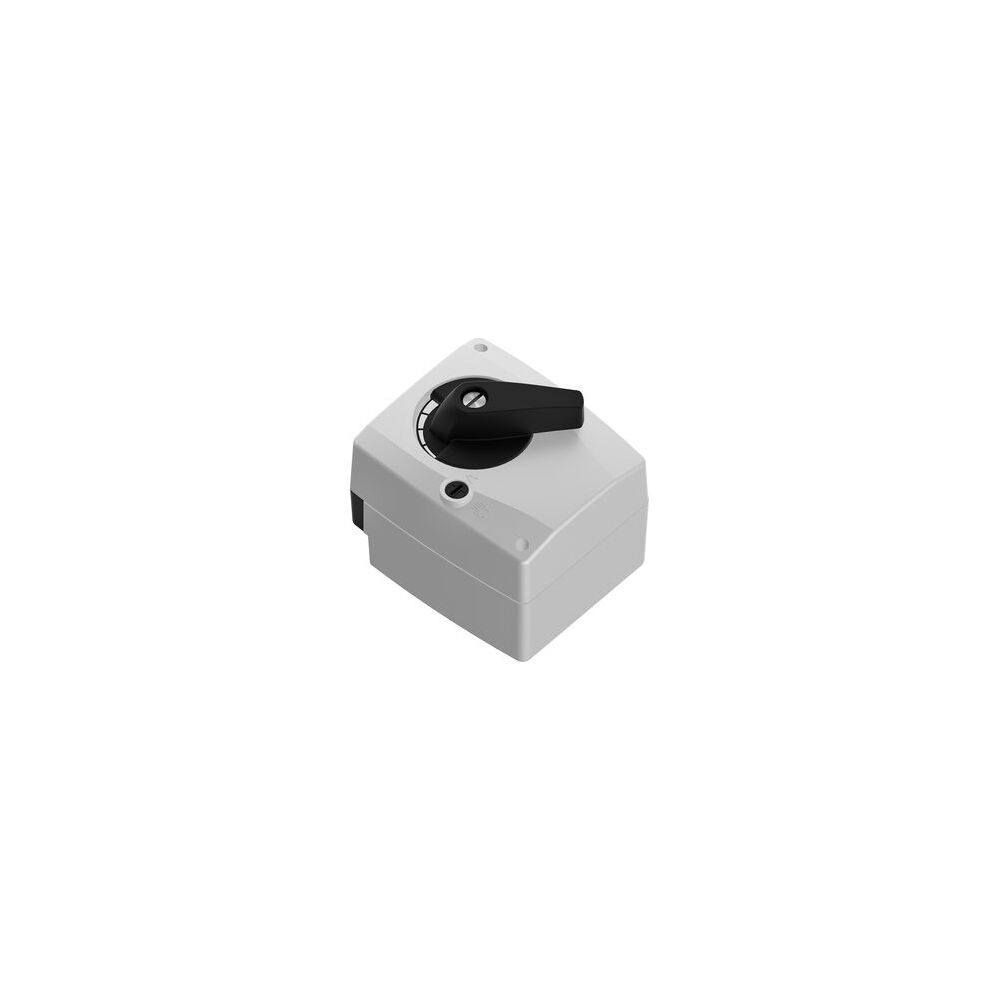

Flamco Stellmotor Großverteiler für DN 65, 96s, 90G, 20 Nm, 230V
Der Flamco Stellmotor Großverteiler ist speziell für die FL-MK-Gruppe DN 65 konzipiert. Er arbeitet mit einer Spannung von 230 V bei 50 Hz und bietet ein Drehmoment von 20 Nm. Mit einer Laufzeit von 120 Sekunden und einem Drehwinkel von 90 Grad ermöglicht er eine präzise Steuerung. Eine integrierte Not-Handbetriebsfunktion sorgt für manuelle Bedienbarkeit.
Wie wird der Stellmotor gesteuert und welche Funktionen bietet er?
Der Stellmotor ist mit einem Dreipunkt-Steuersignal ausgestattet und unterstützt die Regelungsart An/Aus. Er verfügt über zwei Endkontakte für eine zuverlässige Positionsrückmeldung. Die Übertragung erfolgt über Zahnräder, was zu einer robusten Funktion beiträgt. Ein mechanischer Standanzeiger ist vorhanden, um die aktuelle Position des Motors visuell zu überprüfen. Der Stellmotor ist spannungsfrei, wenn er geschlossen ist. Für die Sicherheitsauslegung ist eine elektronische Art der Sicherheitsfunktion angegeben.
Für welche Anwendungen ist der Stellmotor geeignet und wie ist er konstruiert?
Dieser Stellmotor ist speziell für die FL-MK-Gruppe DN 65 konzipiert und eignet sich für Ventile. Das Gehäuse besteht aus robustem Kunststoff. Der Stellmotor ist explosionsgeschützt und somit auch in anspruchsvollen Umgebungen einsetzbar. Der Anschluss an das Ventil ist markengebunden.
Welche technischen und elektrischen Eigenschaften sind relevant?
Der Stellmotor arbeitet mit einer Nennspannung von 230 V und einer Frequenz von 50 Hz. Das Drehmoment beträgt 20 Nm, und die Laufzeit liegt bei 120 Sekunden für einen Drehwinkel von 90 Grad. Die maximale elektrische Leistungsaufnahme beträgt 4 W, der Energieverbrauch im Betrieb liegt bei 3,5 W. Die Baulänge beträgt 133 und die Bauhöhe 146.
Technische Daten
- DN: 65
- Nennspannung: 230 V
- Frequenz: 50 Hz
- Drehmoment: 20 Nm
- Laufzeit: 120 Sekunden
- Max. Drehwinkel: 90 Grad
- Steuersignal: Dreipunkt
- Werkstoff des Gehäuses: Kunststoff
- Endkontakte: 2
- Baulänge: 133
Der Flamco Stellmotor Großverteiler für DN 65 bietet eine zuverlässige und präzise Steuerung für die FL-MK-Gruppe. Mit einem Drehmoment von 20 Nm, einer Laufzeit von 120 Sekunden und der Möglichkeit des Not-Handbetriebs ist er eine effiziente Lösung. Das robuste Kunststoffgehäuse und die Explosionsschutzfunktion unterstreichen die hohe Qualität und Sicherheit dieses Stellmotors.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Stellmotoren |
| Hersteller-Artikelnummer | M66345.7 |
| Hersteller | Flamco |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Art der Sicherheitsfunktion | elektronisch |
| Artikelnummer | FLAMCO-M66345.7 |
| Automatische Huberkennung | nein |
| Bauhöhe | 146 |
| Baulänge | 133 |
| Drehmoment | 20 |
| EAN-13 | 4016715009371 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | 2 |
| Energieverbrauch im Betrieb | 3,5 |
| Explosionsgeschützt | ja |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 1,554 kg |
| Hilfskontakte | nein |
| Hilfskontakte optional | nein |
| Kommunikationsprotokoll | ohne |
| Laufzeit | 130 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 4 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | nein |
| Regelungsart Split-Range | nein |
| Spannungsfrei wenn geschlossen | ja |
| Steuersignal | Dreipunkt |
| Werkstoff des Gehäuses | Kunststoff |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
