Beschreibung

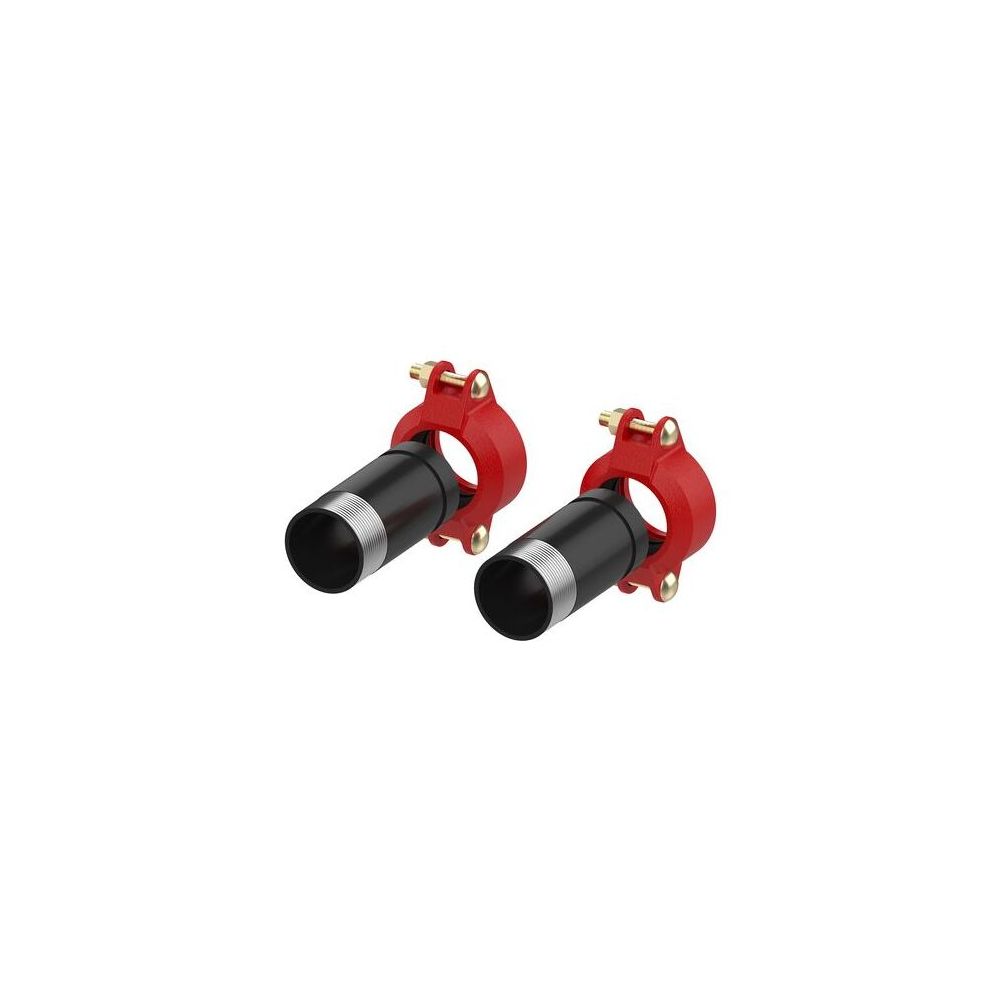

Flamco BigFixLock Außengewinde, DN 65 BigFixlock x 76,1 x 2 1/2" AG, Übergangsverschraubungen zum Heizkreis
Die Flamco BigFixLock Außengewinde-Übergangsverschraubungen sind als 1 Paar für den Heizkreis konzipiert. Diese 2-teilige Ausführung in DN 65 verbindet einen BigFixLock Anschluss mit einem 2 1/2" Außengewinde (AG). Sie sind für Rohraußendurchmesser von 76,1 ausgelegt und werden mit Dichtungsmaterial geliefert.
Wie ist die Konstruktion der Übergangsverschraubung aufgebaut?
Die Flamco BigFixLock Übergangsverschraubung ist als 2-teilige Einheit konzipiert. Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, während Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Für eine zuverlässige Abdichtung ist die Verschraubung mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet.
Welche Anschlussdetails bieten die Verschraubungen?
Diese Übergangsverschraubung ist für einen Nenndurchmesser von DN 65 an beiden Anschlüssen ausgelegt. Der Rohraußendurchmesser beträgt an beiden Anschlüssen 76,1. Anschluss 2 verfügt über ein konisches Außengewinde gemäß BSPT-R (ISO 7-1 / EN 10226-1), was eine sichere Verbindung im Heizkreis ermöglicht. Die Gesamtlänge der Verschraubung beträgt 120.
Welche Betriebsbedingungen sind zu beachten?
Die Flamco BigFixLock Übergangsverschraubung ist für anspruchsvolle Betriebsbedingungen im Heizkreis geeignet. Sie ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen, was eine hohe thermische Belastbarkeit bietet.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Nenndurchmesser Anschluss 1: DN 65
- Nenndurchmesser Anschluss 2: DN 65
- Rohraußendurchmesser Anschluss 1: 76,1
- Rohraußendurchmesser Anschluss 2: 76,1
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
- Länge: 120
Die Flamco BigFixLock Übergangsverschraubungen bieten eine robuste Lösung für den Heizkreis. Mit ihrer 2-teiligen Konstruktion aus Gusseisen und Stahl, kombiniert mit einer EPDM-Dichtung, sind sie für einen maximalen Arbeitsdruck von 10 und Mediumtemperaturen bis 110 ausgelegt. Diese Verschraubungen mit DN 65 und 2 1/2" Außengewinde sind eine langlebige Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.46 |
| Hersteller | Flamco |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 8,7 |
| Arbeitslänge Anschluss 2 | 30 |
| Artikelnummer | FLAMCO-M66259.46 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008916 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 3,49 kg |
| LPCB-Prüfung | nein |
| Länge | 120 |
| Länge Anschluss 1 | 8,7 |
| Länge Anschluss 2 | 30 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 65 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 76,1 |
| Rohraußendurchmesser Anschluss 2 | 76,1 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
