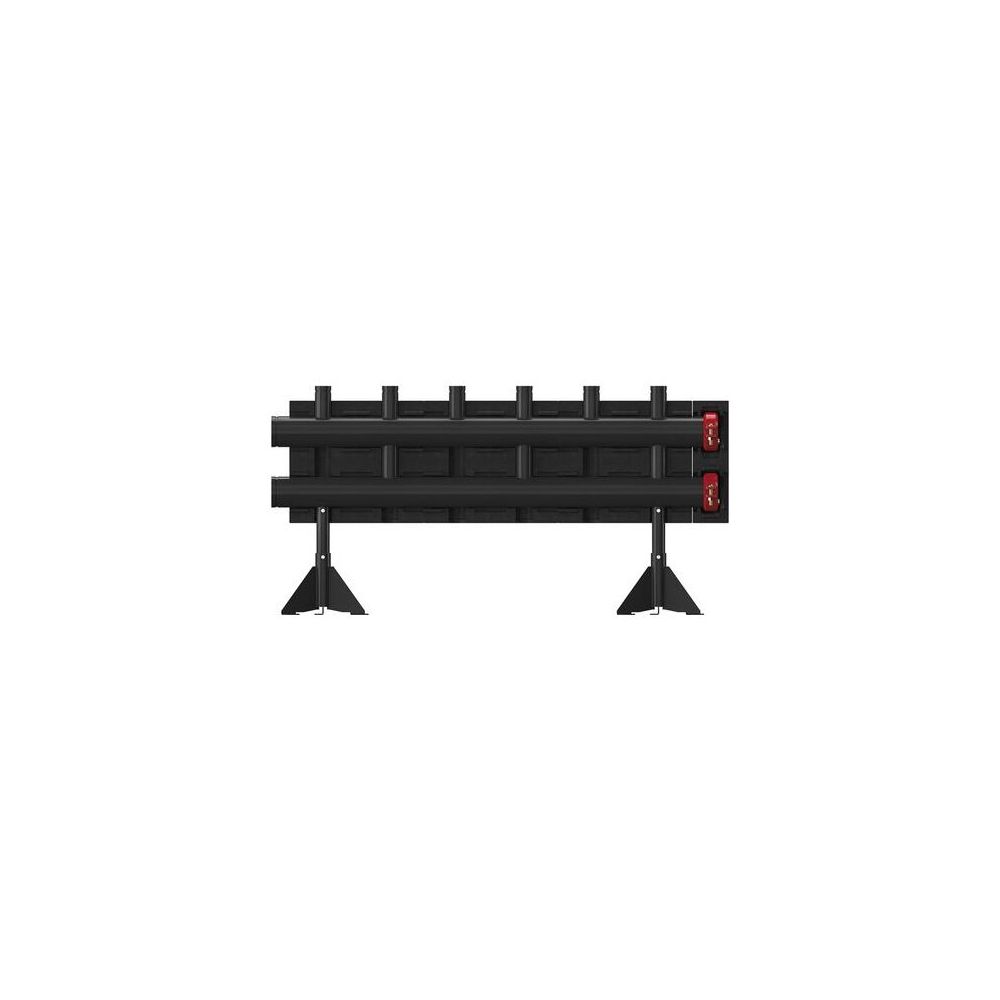

Flamco Verteilerbalken BigFixLock 3-Kreis-Modul, DN 150(168,3) bis 1150kW
Der Flamco Verteilerbalken BigFixLock als 3-Kreis-Modul ist eine effiziente Lösung für Heizungsanlagen. Er ist für bis zu drei Heizkreise ausgelegt und bietet eine thermische Trennung von Vor- und Rücklauf. Mit einem Leistungsbereich von bis zu 1150 kW ist er für anspruchsvolle Anwendungen konzipiert.
Wie ist der Flamco BigFixLock Verteilerbalken konstruiert?
Der Verteilerbalken besteht aus zwei übereinander angeordneten Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis kann flexibel sowohl links als auch rechts angeschlossen werden. Die oberen Abgänge zum Anschluss der Heizkreise sind in Nennweite DN 50 ausgeführt. Das gesamte Verteilersystem ist modular aufgebaut und kann aus Elementen für 1, 2 oder 3 Heizkreise bestehen, die je nach Achsabstand miteinander kombiniert werden können.
Welche Anschlüsse und Materialien werden verwendet?
Alle Anschlüsse des Verteilerbalkens sind für den Einsatz der Big-Fix-Lock-Schellen vorbereitet. Die Anschlüsse des Kesselkreises haben einen Rohraußendurchmesser von 168,3 mm (DN 150), während die Heizkreisanschlüsse einen Rohraußendurchmesser von 60,3 mm (DN 50) aufweisen. Der Verteiler ist aus robustem Stahl gefertigt und lackiert.
Welche Leistungsmerkmale bietet der Verteilerbalken?
Der Flamco Verteilerbalken BigFixLock ist für eine maximale Temperaturbelastung von 110 °C und einen maximalen Betriebsdruck von PN 10 ausgelegt. Er erreicht einen Leistungsbereich von bis zu 1.150 kW bei einer Geschwindigkeit von 1,3 m/s an der Engstelle und einem Druckverlust von 5 mbar (50 m3/h). Der Verteiler ist geeignet für Heizungswasser, Kühlwasser, Glykol und Ethanol.
Wie wird der Verteiler ausgeliefert?
Der Verteiler wird druckgeprüft und komplett isoliert ausgeliefert. Er verfügt über zwei höhenverstellbare Standfüße. Die Bohrungen für die mitgelieferten Enddeckel sind mit Blindstopfen verschlossen. Alternativ kann ein KFE-Hahn zur Entleerung eingeschraubt werden.
Technische Daten
- Anzahl Abzweige: 3
- Nenndurchmesser Anschluss Kesselkreis: DN 150
- Rohraußendurchmesser Anschluss Kesselkreis: 168,3 mm
- Nenndurchmesser Abgänge Heizkreis: DN 50
- Rohraußendurchmesser Abzweigungen: 60,3 mm
- Achsmaß Kesselkreis: 450 mm
- Achsmaß Heizkreis: 250 mm
- Max. Mediumtemperatur (Dauerbetrieb): 110 °C
- Max. Betriebsdruck: PN 10
- Leistungsbereich: 1.150 kW (50 m3/h)
Der Flamco Verteilerbalken BigFixLock 3-Kreis-Modul bietet eine zuverlässige und flexible Lösung für die Verteilung von Heizungswasser in größeren Anlagen. Mit seiner robusten Stahlkonstruktion, der thermischen Trennung und der Auslegung für bis zu 1150 kW Leistung bei PN 10 Betriebsdruck und 110 °C maximaler Mediumtemperatur, stellt er eine effiziente Komponente für moderne Heizsysteme dar. Die vorbereiteten Anschlüsse für Big-Fix-Lock-Schellen erleichtern die Montage und Integration in bestehende oder neue Installationen.
Lieferumfang
- 1x Flamco Verteilerbalken BigFixLock 3-Kreis-Modul
- 2x Big-Fix-Lock-Schellen
- 2x Enddeckel mit 1/2" Bohrungen
- 1x Isolierungen für die BigFix-Lock-Schellen
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.5 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1635 |
| Artikelnummer | FLAMCO-M66457.5 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 1245 |
| Baulänge | 1635 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009678 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 131,25 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1635 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
