Beschreibung

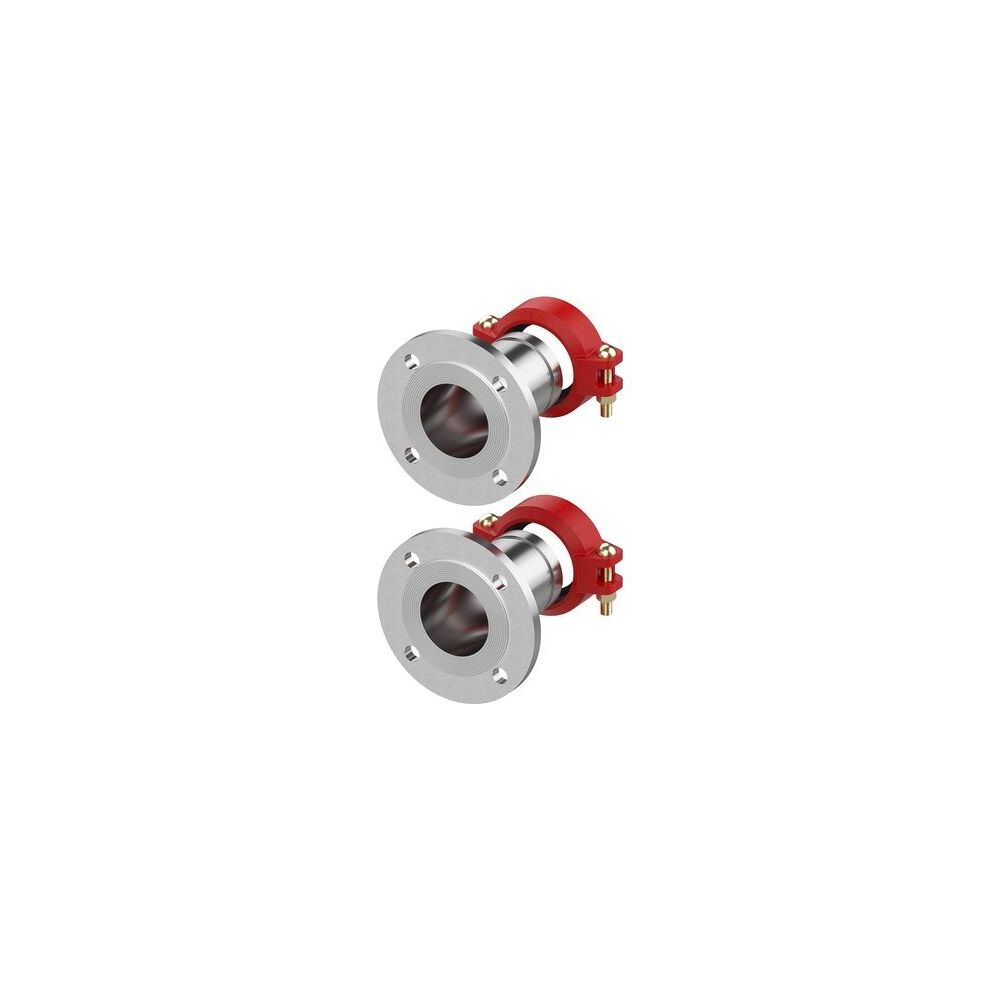

Flamco BigFixLock Flansch, 1 Paar DN 100 (114,3) x DN 100, PN 6
Der Flamco BigFixLock Flansch ist eine systemgebundene Übergangsverschraubung, die speziell für den externen Anschluss an Wärmeerzeuger mit Victaulic-Flansch konzipiert wurde. Dieses Flanschpaar der Serie BigFixLock wird als 2-teilige Ausführung geliefert und ist für Nennweiten von DN 100 (114,3) x DN 100 bei einer Druckstufe von PN 6 ausgelegt. Mit integriertem Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist es ein wichtiges Zubehör für die Kesselraumausrüstung und Großverteiler.
Welche Funktion erfüllt der BigFixLock Flansch im System?
Der Flamco BigFixLock Flansch dient als Übergangsverschraubung, um eine sichere und dichte Verbindung zwischen dem System und externen Wärmeerzeugern mit Victaulic-Flansch herzustellen. Die Ausführung als 2-teiliges Flanschpaar ermöglicht eine flexible Installation und ist speziell für Anwendungen in der Kesselraumausrüstung sowie als Zubehör für Großverteiler vorgesehen. Die systemgebundene Konstruktion ermöglicht eine optimale Integration.
Welche technischen Merkmale zeichnen den Flansch aus?
Dieser Flansch ist für Nennweiten von DN 100 an beiden Anschlüssen konzipiert, wobei der Rohraußendurchmesser jeweils 114,3 beträgt. Die Druckstufe des Flansches ist PN 6. Für die Abdichtung ist eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) integriert. Der maximale Arbeitsdruck bei 20 °C liegt bei 6. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen. Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)). Die Gesamtlänge des Flansches beträgt 195,5.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Anschluss 2: Flansch
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser Anschluss 1: DN 100
- Rohraußendurchmesser Anschluss 1: 114,3
- Nenndurchmesser Anschluss 2: DN 100
- Rohraußendurchmesser Anschluss 2: 114,3
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
Der Flamco BigFixLock Flansch bietet eine robuste und zuverlässige Lösung für den Anschluss an Wärmeerzeuger. Mit seiner 2-teiligen Gusseisen- und Stahlkonstruktion, den Nenndurchmessern von DN 100 und einer Druckstufe von PN 6 ist er für anspruchsvolle Anwendungen in der Haustechnik geeignet. Die integrierte EPDM-Dichtung unterstützt eine sichere Installation bei Mediumtemperaturen bis 110.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.695 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.695 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715009012 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 13,8 kg |
| LPCB-Prüfung | nein |
| Länge | 195,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 114,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
