Beschreibung

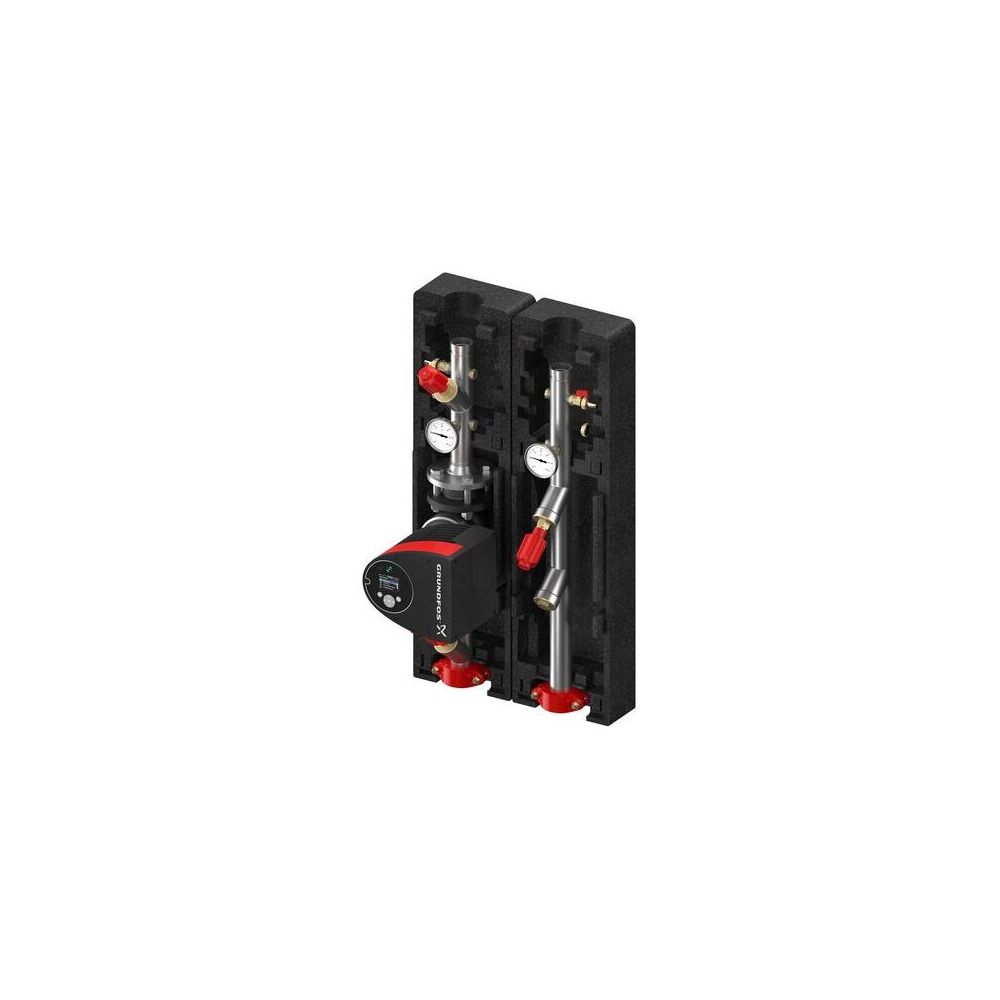

Flamco Pumpengruppe Flamco-UK, ungemischter Heizkreis, BigFixLock DN 65, Grundfos Magna3 65-120 F
Die Flamco Pumpengruppe Flamco-UK der Serie BigFixLock ist eine vorkonfektionierte Flansch-Pumpengruppe für ungemischte Heizkreise in Großverteilern. Ausgestattet mit einer Grundfos Magna3 65-120 F Hocheffizienzpumpe, bietet diese Einheit eine zuverlässige Lösung für Heizungsanlagen. Sie ist werkseitig komplett montiert, eingedichtet und geprüft und für einen maximalen Arbeitsdruck von PN 10 sowie eine Mediumtemperatur von bis zu 110 °C ausgelegt. Der Nenndurchmesser beträgt DN 65.
Welche Bauweise bietet die Flamco-UK BigFixLock Pumpengruppe?
Die Flansch-Pumpengruppe FL-UK bildet einen ungemischten Kreis für Großverteiler. Der Achsabstand ab 250 mm ist frei wählbar. Die Einheit ist komplett werkseitig montiert, eingedichtet und geprüft, was eine schnelle und sichere Installation ermöglicht. Sie umfasst die für den Betrieb vorgesehenen Komponenten und ist für Heizungsanlagen geeignet. Armaturen und Verrohrung bestehen aus rostfreiem Stahl, was eine hohe Langlebigkeit sicherstellt.
Welche Komponenten sind in der Pumpengruppe integriert?
Die Pumpengruppe beinhaltet eine Umwälzpumpe sowie drei Absperrventile. Zusätzlich sind eine integrierte Schwerkraftbremse, drei KFE-Kugelhähne und zwei Thermometer integriert. Ein Schmutzfänger ist vorgesehen, außerdem Verrohrungs- und Verbindungsteile sowie Victaulicübergänge zum Verteiler. Zusätzliche Anschlussmöglichkeiten sind als 1/2 Zoll im Vor- und Rücklauf vorhanden.
Für welche Betriebsbedingungen ist die Pumpengruppe ausgelegt?
Für den Anlagenbetrieb ist eine maximale zulässige Druckstufe von PN 10 angegeben sowie eine maximale zulässige Temperatur von 110 °C. Die Ausführung der Pumpengruppe ist für Heizung geeignet. Für den Medieneinsatz ist eine Eignung für Glykol gegeben; eine Eignung für Ethanol oder Kühlanwendungen ist ausgeschlossen. Die Strömungsrichtung ist links. Eine Wandaufstellung ist nicht vorgesehen.
Welche Anschluss- und Abmessungen prägen die Ausführung DN 65?
Die Pumpengruppe ist als Ausführung DN 65 (2 1/2 Zoll) beschrieben. Für den Pumpeneinbau ist eine Einbaulänge der Pumpe von 340 mm angegeben. Der Rohraußendurchmesser beträgt für primär und sekundär jeweils 76,1 mm; zudem ist für beide Seiten der Nenndurchmesser DN 65 genannt. Der Kvs-Wert ist mit 31,7 m³/h angegeben. Die Baulänge beträgt 500 mm, die Bauhöhe 1000 mm und die Bautiefe 280 mm.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Nenndurchmesser: DN 65
- Max. Arbeitsdruck: PN 10
- Mediumtemperatur: 110 °C
- Einbaulänge der Pumpe: 340 mm
- Kvs-Wert: 31,7 m³/h
- Rohraußendurchmesser: 76,1 mm
- Baulänge: 500 mm
- Bauhöhe: 1000 mm
- Bautiefe: 280 mm
Die Flamco Pumpengruppe Flamco-UK mit der Grundfos Magna3 65-120 F Hocheffizienzpumpe bietet eine robuste und effiziente Lösung für ungemischte Heizkreise. Mit einem Nenndurchmesser von DN 65, einer maximalen Druckstufe von PN 10 und einer Betriebstemperatur von bis zu 110 °C ist sie für anspruchsvolle Heizungsanwendungen in Großverteilern konzipiert. Die werkseitige Vormontage und die hochwertige Verarbeitung aus rostfreiem Stahl stellen eine langlebige und wartungsarme Funktion sicher.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Pumpengruppen FL-UK |
| Hersteller-Artikelnummer | M66539.22 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66539.22 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | ja |
| Bauhöhe | 1000 |
| Baulänge | 500 |
| Bautiefe | 280 |
| EAN-13 | 4016715013651 |
| Einbaulänge der Pumpe | 340 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 54 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 31,7 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 65 |
| Nenndurchmesser Pumpenanschluss | DN 65 |
| Nenndurchmesser sekundär | DN 65 |
| Rohraußendurchmesser primär | 76,1 |
| Rohraußendurchmesser sekundär | 76,1 |
| Strömungsrichtung | links |
| Wandaufstellung | nein |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
