Beschreibung

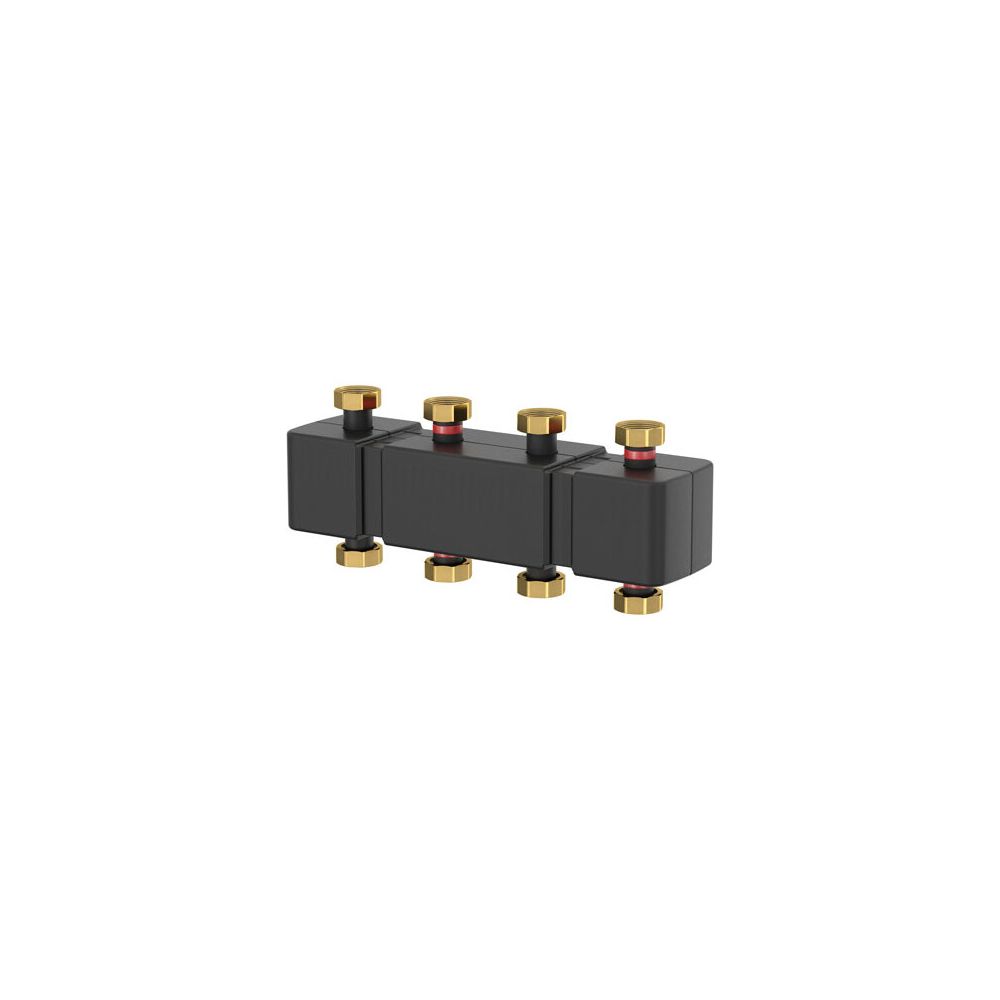

Flamco Meiflow Top S Manifold for 3 HC 3 Heizkreise, 70kW, inklusive Wandhalterung
Der Flamco MeiFlow Top S Manifold ist ein Verteiler für bis zu drei Heizkreise und eine Leistung von bis zu 70 kW. Dieses Bauteil ist für den Aufbau von Pumpengruppen konzipiert und zeichnet sich durch eine hydraulisch getrennte Bauweise aus. Er ist mit einer Wandhalterung und EPP-Isolierung ausgestattet und eignet sich ideal für Heizungswasser-, Glykol- und Ethanolanwendungen.
Wofür wird der Flamco MeiFlow Top S Manifold eingesetzt?
Der Flamco MeiFlow Top S Manifold dient dem Aufbau von Pumpengruppen und fungiert als Verteilerbalken. Er ist für bis zu drei Heizkreise ausgelegt und ermöglicht eine hydraulisch getrennte Verteilung des Heizmediums. Mit einer maximalen Leistung von 70 kW ist er eine effiziente Lösung für Heizungsanlagen.
Welche Bauweise und Materialien kennzeichnen den Verteiler?
Der MeiFlow Top S Manifold ist als Verteiler/Sammler für die Aufbau-Montage konzipiert. Der Verteilerbalken ist zweifach ausgeführt und hydraulisch getrennt. Er besteht aus Stahl und verfügt über einen lackierten Oberflächenschutz. Die Form ist ein Durchgang mit gewinkelten Abzweigen. Eine EPP-Isolierung ist im Lieferumfang enthalten.
Welche technischen Spezifikationen bietet der Heizkreisverteiler?
Dieser Verteiler ist für einen Nenndruck von PN6 ausgelegt und kann bei einer maximalen Betriebstemperatur von 110 °C eingesetzt werden. Die Anschlüsse für den Wärmeerzeuger sind als 1 1/2" AG oder IG ausgeführt, während die Abzweigungen für die Heizkreise über 1 1/2" IG verfügen. Der Achsabstand der Anschlüsse beträgt 125 mm. Es sind zwei Anschlusspaare oben und zwei Anschlusspaare unten vorhanden.
Welche Ausstattung und Einsatzbereiche sind für den Verteiler vorgesehen?
Der Flamco MeiFlow Top S Manifold ist mit einer Isolierung ausgestattet, die zur Energieeffizienz beiträgt. Die Montage erfolgt mittels des mitgelieferten Befestigungsmaterials, das einen Wandbefestigungsbügel umfasst. Der Verteiler ist für den Einsatz mit Heizungswasser, Glykol und Ethanol geeignet. Eine Entlüftung sowie Füll- und Entleerungshähne sind nicht integriert. Er ist nicht für Leitungswasser, Pressluft oder Kühlwasser geeignet.
Technische Daten
- Werkstoff Verteiler: Stahl
- Nenndruck: PN6
- Max. Betriebstemperatur: 110 °C
- Anzahl der Abzweige: 3
- Leistung: bis 70 kW
- Achsabstand: 125 mm
- Höhe: 178 mm
- Breite: 500 mm
- Tiefe: 135 mm
- Nenndurchmesser Anschlüsse: 1 1/2 Zoll
Der Flamco MeiFlow Top S Manifold ist eine robuste Lösung für die effiziente Verteilung von Heizmedien in Systemen mit bis zu drei Heizkreisen. Mit einer maximalen Leistung von 70 kW und einer Betriebstemperatur von 110 °C bietet dieser Verteiler eine zuverlässige Basis für die Installation von Pumpengruppen. Die hydraulisch getrennte Bauweise und die mitgelieferte Wandhalterung erleichtern die Integration in bestehende oder neue Heizungsanlagen.
Lieferumfang
- 1x Flamco MeiFlow Top S Manifold
- 1x Wandhalterung
- 1x EPP-Isolierung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Verteiler bis 70 kW |
| Hersteller-Artikelnummer | M66301.920 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Innengewinde zylindrisch (BSPP) |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 2 |
| Arbeitslänge Verteiler | 500 |
| Artikelnummer | FLAMCO-M66301.920 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 178 |
| Baulänge | 500 |
| Bautiefe | 135 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715092724 |
| Form | Durchgang mit gewinkelten Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 5,8 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 500 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | ja |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/2 Zoll (40) |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 45 |
| Rohraußendurchmesser Anschluss 1 | 45 |
| Rohraußendurchmesser Anschluss 2 | 45 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
