Beschreibung

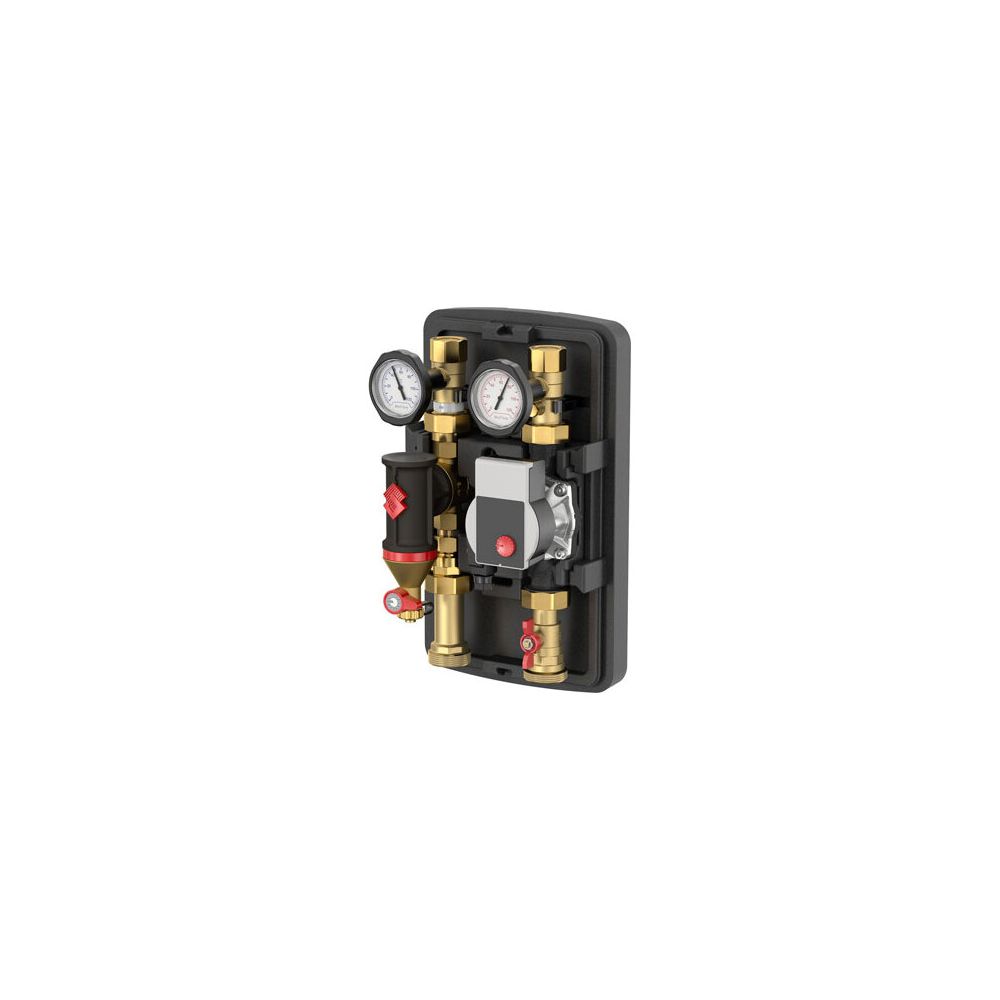

Flamco Meiflow Top S UC-CS, ungemischter Heizkreis Clean Smart, DN 32, Alpha 2.1 1 1/4'', Grundfos Alpha 2.1 32-60
Die Flamco MeiFlow Top S UC-CS Pumpengruppe ist für ungemischte Heizkreise konzipiert und integriert einen Flamco Clean Smart Schlammabscheider. Ausgestattet mit einer Grundfos Alpha 2.1 32-60 Pumpe, eignet sie sich für Wand- oder Verteilermontage in Heizungsanwendungen bis 70 kW.
Welche Funktionen bietet die Pumpengruppe für ungemischte Heizkreise?
Die Flamco MeiFlow Top S UC-CS ist als Pumpengruppe für ungemischte Heizkreise ausgelegt. Sie beinhaltet eine Grundfos Alpha 2.1 32-60 Hocheffizienzpumpe, die den Anforderungen der Effizienzklassen EC 547/2012 und EC 641/2009 entspricht. Ein integrierter Flamco Clean Smart Schlammabscheider sorgt für die Reinigung des Heizungswassers. Zur Ausstattung gehören zudem zwei Kugelhähne mit Griff als Absperrventile sowie ein Pumpenkugelhahn im Vorlauf. Eine Schwerkraftbremse ist im Rücklauf integriert und auf 200 mmWs eingestellt.
Welche Mess- und Anschlussmöglichkeiten sind vorhanden?
Die Pumpengruppe verfügt über ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad. Eine Fühleraufnahme ist im Vorlauf (M10x1) vorhanden. Der Anschluss für den Wärmeverbraucher ist als 1 1/4 Zoll Innengewinde (IG) ausgeführt, während der Anschluss für den Wärmeerzeuger ein 1 1/2 Zoll Außengewinde (AG) besitzt. Der Achsabstand zwischen den Anschlüssen beträgt 125 mm. Die Strömungsrichtung ist einstellbar, wobei der Vorlauf standardmäßig rechts positioniert ist. Der primäre Anschluss ist als Außengewinde zylindrisch BSPP (ISO 228-1) und der sekundäre Anschluss als Innengewinde zylindrisch (BSPP) ausgeführt. Der Nenndurchmesser der Pumpengruppe beträgt DN 32.
Welche technischen Spezifikationen und Materialien zeichnen das System aus?
Die Pumpengruppe besteht aus robusten Werkstoffen wie Stahl, Messing, PTFE und EPDM, wobei die Armaturen aus Messing und die Verrohrung aus rostfreiem Stahl gefertigt sind. Das System ist für einen Nenndruck von PN6 und einen maximalen Arbeitsdruck von 6 ausgelegt. Die maximale Betriebstemperatur beträgt 95 Grad. Mit einem Kvs-Wert von 6,9 ist eine effiziente Durchflussregelung sichergestellt. Eine Isolierung aus EPP ist im Lieferumfang enthalten, um Wärmeverluste zu minimieren. Die Abmessungen betragen 421 mm Höhe, 249 mm Breite und 220 mm Tiefe. Die Pumpengruppe ist ab Werk auf Dichtigkeit geprüft.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Pumpe: Grundfos Alpha 2.1 32-60
- Nenndruck: PN6
- Max. Betriebstemperatur: 95 Grad
- Kvs-Wert: 6,9
- Anschluss Wärmeverbraucher: 1 1/4" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Achsabstand: 125 mm
- Höhe: 421 mm
- Breite: 249 mm
Die Flamco MeiFlow Top S UC-CS Pumpengruppe bietet eine zuverlässige und effiziente Lösung für ungemischte Heizkreise. Mit der integrierten Grundfos Alpha 2.1 32-60 Pumpe und dem Flamco Clean Smart Schlammabscheider stellt sie eine optimale Wärmeversorgung sicher. Die robuste Konstruktion für bis zu 70 kW, ein Nenndruck von PN6 und eine maximale Betriebstemperatur von 95 Grad unterstreichen die Leistungsfähigkeit dieses Systems.
Lieferumfang
- 1x Flamco Meiflow Top S UC-CS Pumpengruppe
- 1x EPP Isolierung
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen ungemischt UK |
| Hersteller-Artikelnummer | M66912.30C |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66912.30C |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715092045 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 6,2 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 6,9 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 32 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 32 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
