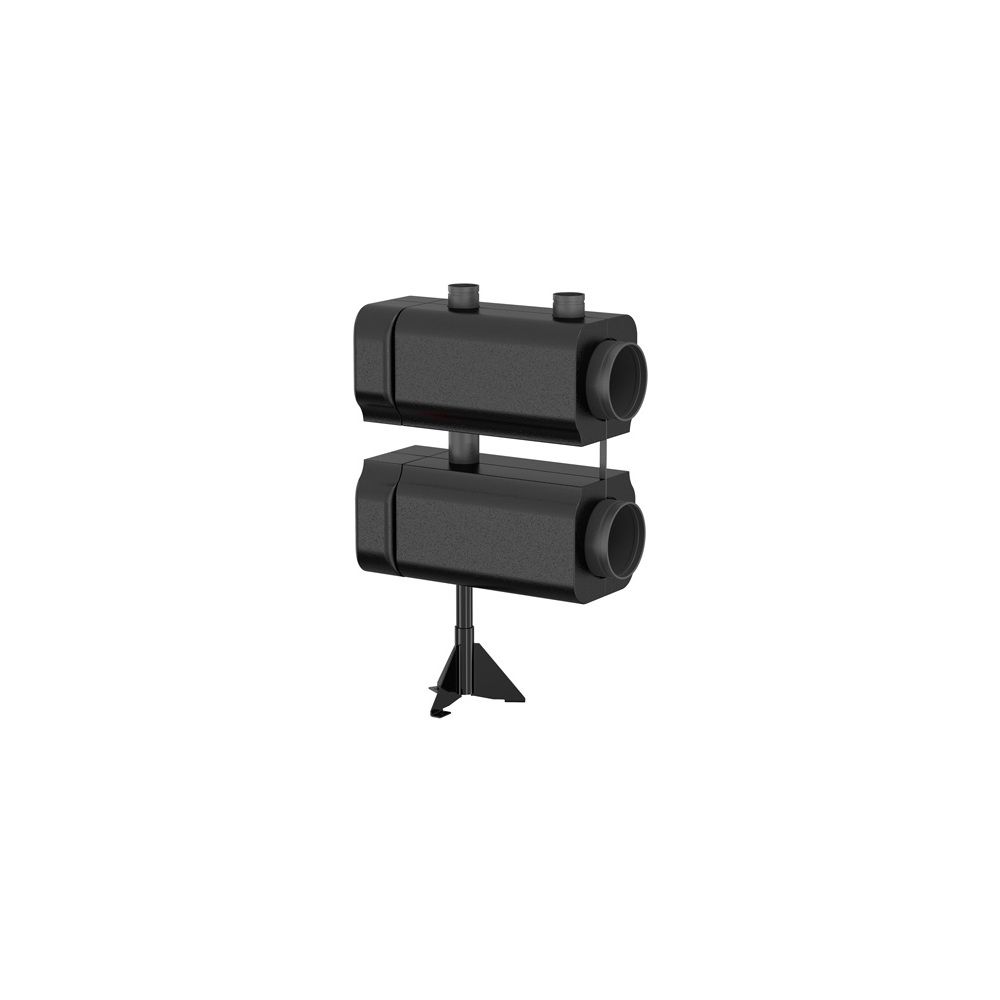

Flamco Verteiler DN 200 AA450 x DN 100 AA350 1-er Modul

Der Flamco Verteiler DN 200 AA450 x DN 100 AA350 ist ein 1-er Modul Verteilerbalken, konzipiert für hohe Volumenströme in Heizkreisen. Er verfügt über zwei übereinander angeordnete Kammern mit thermischer Trennung von Vor- und Rücklauf und ermöglicht den flexiblen Anschluss des Kesselkreises sowohl links als auch rechts. Dieses Modul ist ideal für den Einsatz in Heizungsanlagen, die eine effiziente Verteilung von Medien wie Heizungswasser, Kühlwasser, Glykol oder Ethanol erfordern.

Warum ist der Flamco Verteilerbalken für Heizkreise mit hohem Volumenstrom geeignet?

Der Verteilerbalken dient der Bündelung von Heizkreisen über einen Kesselkreis und mehrere Heizkreis-Abgänge. Durch die thermische Trennung von Vor- und Rücklauf in zwei Kammern ist der Aufbau auf einen klar getrennten Leitungsbetrieb ausgelegt. Für die Heizkreise sind die oberen Abgänge in Nennweite DN 100 ausgeführt, während der Kesselkreis in DN 200 ausgeführt ist. Dies ermöglicht eine optimale Durchströmung bei hohen Volumenströmen.

Wie sind Vor- und Rücklauf im Verteiler aufgebaut?

Der Verteiler besitzt zwei übereinander angeordnete Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis kann dabei seitlich angeschlossen werden, während die Heizkreise oben angeschlossen werden. Diese Konstruktion optimiert die Effizienz der Wärmeübertragung.

Welche Anschlussoptionen bietet das 1-Kreis-Modul?

Das 1-Kreis-Modul ist als Durchgang mit geraden Abzweigen konzipiert. Der Kesselkreis ist links sowie rechts anschließbar. Alle Anschlüsse sind für den Einsatz der Big-Fix-Lock-Schellen vorbereitet, was eine einfache und sichere Montage ermöglicht. Die Abzweigungen erfolgen über Klemmanschluss. Das gesamte Verteilersystem ist modular aufgebaut und kann je nach Achsabstand mit Elementen für 1, 2 oder 3 Heizkreise kombiniert werden, wobei dieses Produkt ein 1-Kreis-Modul darstellt.

Welche technischen Spezifikationen sind relevant?

Dieser Verteiler ist für einen maximalen Betriebsdruck von PN 10 und eine maximale Mediumtemperatur im Dauerbetrieb von 110 °C ausgelegt. Der Leistungsbereich beträgt bei einer Geschwindigkeit von 1,3 m/s an der Engstelle und einem Druckverlust von 5 mbar bis zu 2.300 kW (55 m³/h). Die Anschlüsse für den Kesselkreis haben einen Rohraußendurchmesser von 219,1 mm (DN 200), während die Heizkreisanschlüsse einen Rohraußendurchmesser von 114,3 mm (DN 100) aufweisen. Die Achsmaße betragen 450 mm für den Kesselkreis und 350 mm für den Heizkreis.

Welche Ausstattungsdetails gehören zum Verteiler?

Der Verteiler wird lackiert, druckgeprüft und komplett isoliert geliefert. Er ist mit zwei höhenverstellbaren Standfüßen ausgestattet. Die Bohrungen der Enddeckel sind mit Blindstopfen verschlossen; alternativ kann ein KFE-Hahn zur Entleerung eingeschraubt werden.

Technische Daten

• Nenndurchmesser Anschluss Kesselkreis: DN 200
• Nenndurchmesser Anschluss Heizkreis: DN 100
• Achsmaß Kesselkreis: 450 mm
• Achsmaß Heizkreis: 350 mm
• Max. Mediumtemperatur (Dauerbetrieb): 110 °C
• Max. Betriebsdruck: PN 10
• Leistungsbereich: 2.300 kW (55 m³/h)
• Baulänge: 735 mm
• Bauhöhe: 1080 mm
• Werkstoff: Stahl

Der Flamco Verteiler DN 200 AA450 x DN 100 AA350 als 1-er Modul bietet eine robuste Lösung für Heizkreise mit hohen Volumenströmen. Mit seiner thermischen Trennung von Vor- und Rücklauf, den flexiblen Anschlussmöglichkeiten für den Kesselkreis und einem Leistungsbereich von bis zu 2.300 kW stellt er eine zuverlässige Komponente für effiziente Heizungsanlagen dar. Die Ausführung aus Stahl, die vollständige Isolierung und die Eignung für Medien bis 110 °C und PN 10 unterstreichen die Qualität und Langlebigkeit dieses Verteilerbalkens.

Lieferumfang

• 1x Flamco Verteiler DN 200 AA450 x DN 100 AA350 1-er Modul
• 2x Big-Fix-Lock-Schellen
• 2x Enddeckel mit 1/2" Bohrungen (mit Blindstopfen verschlossen)
• 2x Isolierungen für Big-Fix-Lock-Schellen
