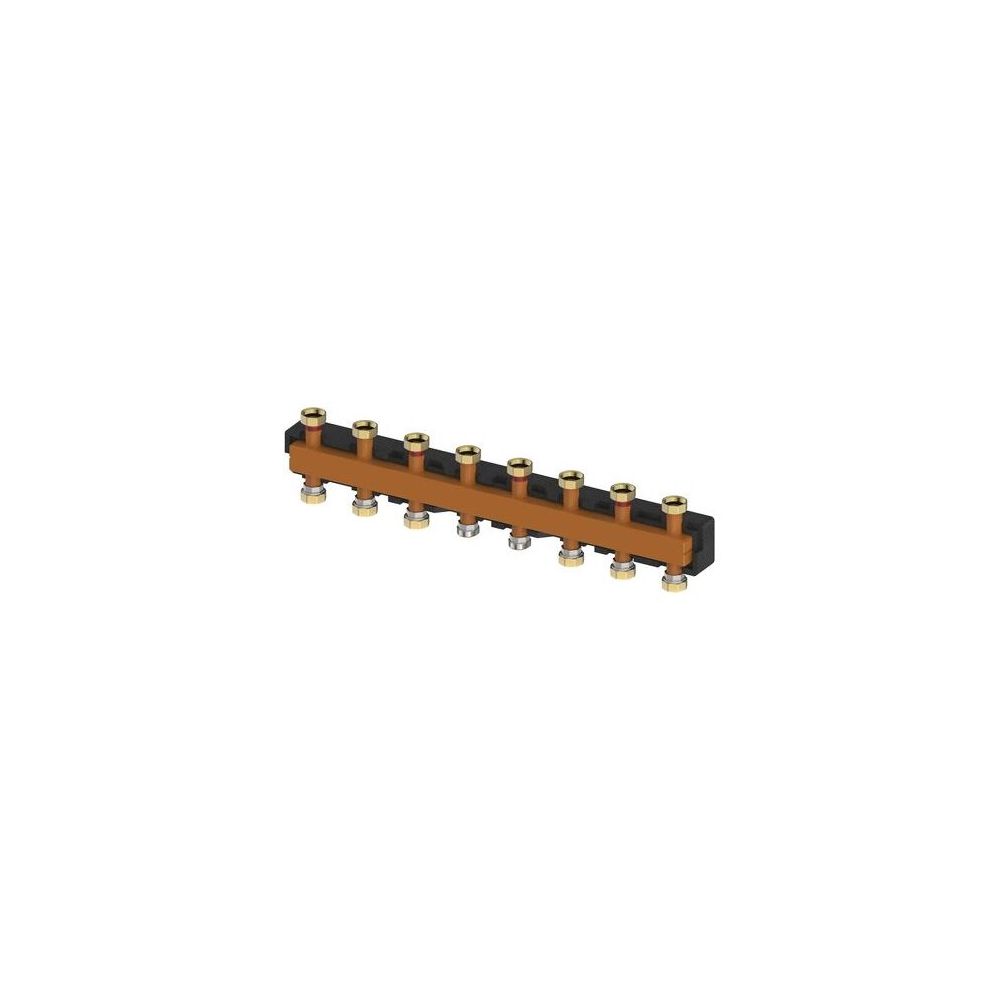

Flamco Verteilerbalken 4-fach, bis 7 Heizkreise, bis 70kW
Der Flamco Verteilerbalken 4-fach ist eine zentrale Komponente für Heizungsanlagen, ausgelegt für bis zu 7 Heizkreise und eine Leistung von bis zu 70 kW (bei Delta T=20k). Er ist universell mit Pumpengruppen der Größen 3/4 Zoll, 1 Zoll und 1 1/4 Zoll kombinierbar und eignet sich ideal für den Aufbau von Pumpengruppen in Kesselräumen.
Wie ist der Flamco Verteilerbalken konstruiert?
Dieser Verteilerbalken ist aus robustem Stahl gefertigt und verfügt über eine lackierte Oberfläche für zusätzlichen Schutz. Er ist als Verteiler und Sammler konzipiert und besitzt eine Durchgangsform mit geraden Abzweigen. Die Standard EPP-Isolierung trägt zur Energieeffizienz bei. Der Verteilerbalken ist für die Aufbau-Montage vorgesehen und bietet je 2, 3 oder 4 Anschlusspaare nach oben und unten, wobei die unteren Anschlüsse zusätzlich nutzbar sind. Insgesamt verfügt er über 7 Abzweige und 2 Verzweigungsrichtungen mit unterschiedlichen Abständen zwischen den Abzweigungen.
Welche Anschlussmöglichkeiten bietet der Verteilerbalken?
Die Hauptanschlüsse (Anschluss 1 und 2) sind als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt. Der Nenndurchmesser für Anschluss 1 beträgt DN 40, während Anschluss 2 einen Nenndurchmesser von 1 1/2 Zoll (40) aufweist. Die Rohraußendurchmesser für beide Hauptanschlüsse betragen jeweils 45. Die Abzweigungen sind mit einem Innengewinde zylindrisch (BSPP) versehen und haben einen Nenndurchmesser von 1 1/2 Zoll (40) sowie einen Rohraußendurchmesser von 45.
Für welche Medien ist der Verteilerbalken geeignet?
Der Flamco Verteilerbalken ist für eine Druckstufe von PN 6 ausgelegt und kann eine maximale Mediumtemperatur im Dauerbetrieb von 110 °C verarbeiten. Er ist speziell für Heizungswasser geeignet und kann auch mit Glykol und Ethanol betrieben werden. Eine Eignung für Leitungswasser, Kühlwasser oder Pressluft ist nicht gegeben. Der Verteilerbalken ist nicht mit Entlüftung, Füll- und Entleerungshahn, Befestigungsmaterial, verstellbaren Bodenstützen, Wandbefestigungsbügeln, Füßen oder Absperrventilen ausgestattet.
Technische Daten
- Baulänge: 1050
- Bauhöhe: 210
- Bautiefe: 220
- Werkstoff: Stahl
- Anzahl der Abzweige: 7
- Druckstufe Artikel: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 110 °C
- Nenndurchmesser Anschluss 1: DN 40
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40)
- Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
Der Flamco Verteilerbalken 4-fach bietet eine robuste und flexible Lösung für die Heizkreisverteilung. Mit seiner Auslegung für bis zu 7 Heizkreise und einer Leistung von bis zu 70 kW (bei Delta T=20k) ist er eine zuverlässige Wahl für diverse Heizungsanlagen. Die hochwertige Stahlkonstruktion und die EPP-Isolierung tragen zu einer langlebigen und energieeffizienten Funktion bei, während die vielfältigen Anschlussmöglichkeiten eine einfache Integration in bestehende Systeme ermöglichen.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Verteiler bis 70 kW |
| Hersteller-Artikelnummer | M66301.4 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Innengewinde zylindrisch (BSPP) |
| Anzahl der Abzweige | 7 |
| Anzahl der Verzweigungsrichtungen | 2 |
| Arbeitslänge Verteiler | 1050 |
| Artikelnummer | FLAMCO-M66301.4 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 210 |
| Baulänge | 1050 |
| Bautiefe | 220 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715009159 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 11,04 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1050 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/2 Zoll (40) |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 45 |
| Rohraußendurchmesser Anschluss 1 | 45 |
| Rohraußendurchmesser Anschluss 2 | 45 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
