Beschreibung

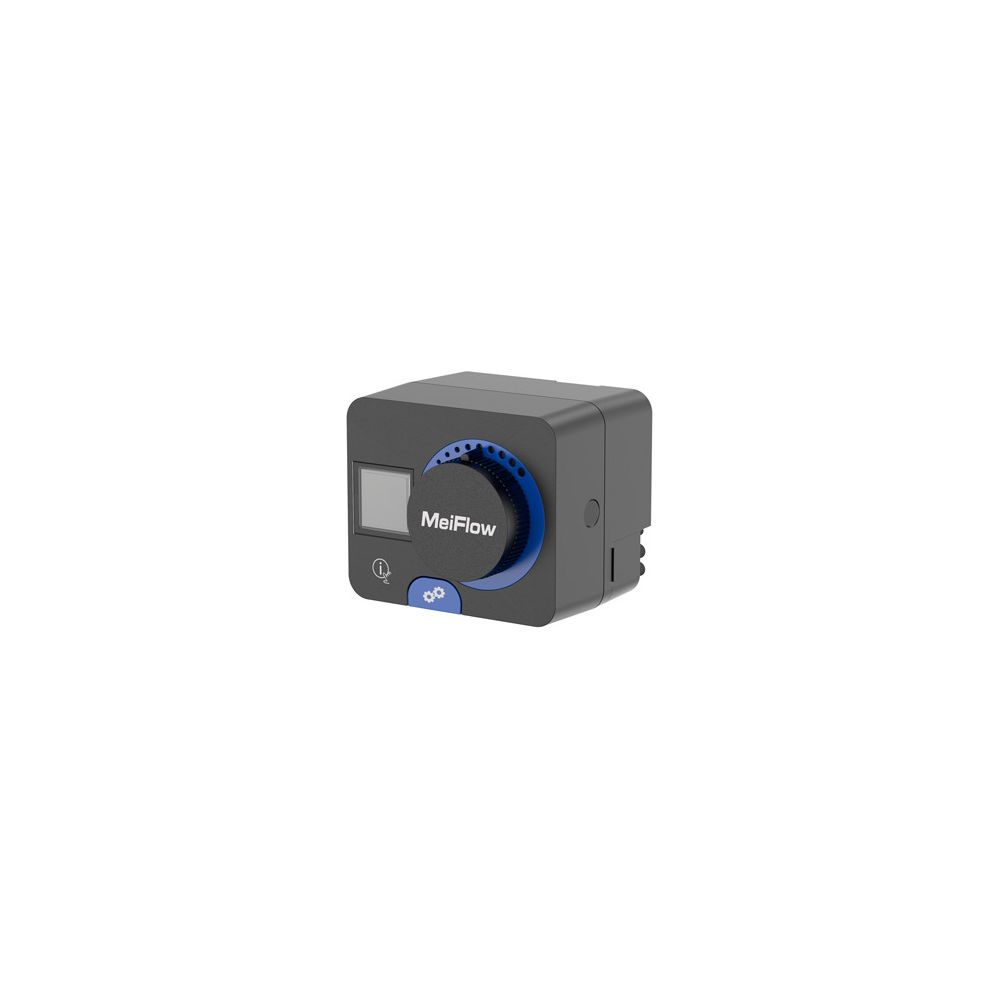

Flamco Stellmotor MWR 3", AT-Fühler, 120s
Der Flamco Stellmotor MWR 3" aus der MeiFlow-Serie ist ein rotierender Stellmotor, der für die Kesselraumausrüstung und Wärmeverteilung konzipiert wurde. Ausgestattet mit einem AT-Fühler und einer Laufzeit von 120, ermöglicht er eine präzise Dreipunkt-Steuerung. Mit einer Netzspannung von 230 V AC und der Schutzart IP42 ist dieser explosionsgeschützte Stellmotor eine zuverlässige Lösung für die Ventilsteuerung.
Wie funktioniert die Steuerung des Flamco Stellmotors MWR 3"?
Der Flamco Stellmotor MWR 3" arbeitet mit einem Dreipunkt-Steuersignal und unterstützt sowohl die Regelungsart An/Aus als auch modulierende Betriebsmodi. Mit einer Laufzeit von 120 und einem Drehmoment von 6 ermöglicht der Stellmotor eine präzise Verstellung von Ventilen. Der maximale Drehwinkel beträgt 90. Eine mechanische Standanzeige ermöglicht die visuelle Kontrolle der Ventilposition. Die Übertragung erfolgt über Zahnräder, und der Stellmotor ist für die Handbedienung geeignet. Bei Spannungsfreiheit schließt der Stellmotor.
Welche Merkmale zeichnen das Design und den Schutz des Stellmotors aus?
Das Gehäuse des Flamco Stellmotors MWR 3" besteht aus robustem Kunststoff und bietet eine Schutzart von IP42. Mit einer Baulänge von 86,5, einer Bauhöhe von 80,3 und einer Bautiefe von 95 ist der Stellmotor kompakt gebaut. Er ist für Umgebungstemperaturen bis 50 ausgelegt und explosionsgeschützt. Die integrierte elektronische Sicherheitsfunktion trägt zur Betriebssicherheit bei.
Wie ist der Energieverbrauch und die Konnektivität des Stellmotors gestaltet?
Der Flamco Stellmotor MWR 3" arbeitet mit einer Netzspannung von 230 V AC. Der Energieverbrauch im Betrieb liegt bei 3,5, während im Stillstand lediglich 0,25 verbraucht werden. Die maximale elektrische Leistungsaufnahme beträgt 3,5. Der Anschluss erfolgt über ein 2 langes Kabel. Der Stellmotor verfügt über kein Kommunikationsprotokoll und ist ohne Hilfs- oder Endkontakte ausgestattet. Eine Zustandsmeldung ist nicht vorgesehen.
Technische Daten
- Laufzeit: 120
- Drehmoment: 6
- Netzspannung: 230 V AC
- Schutzart (IP): IP42
- Max. elektrische Leistungsaufnahme: 3,5
- Umgebungstemperatur: 50
- Baulänge: 86,5
- Bauhöhe: 80,3
- Bautiefe: 95
- Max. Drehwinkel: 90
Der Flamco Stellmotor MWR 3" bietet eine zuverlässige und energieeffiziente Lösung für die Ventilsteuerung in Heizungs- und Klimaanlagen. Mit einer Laufzeit von 120, einem Drehmoment von 6 und einer Netzspannung von 230 V AC ist dieser Stellmotor für präzise und kraftvolle Anwendungen ausgelegt. Seine robuste Bauweise mit IP42 Schutzart und das Kunststoffgehäuse ermöglichen einen sicheren Betrieb.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung und Wärmeverteilung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Kesselraumausrüstung |
| Hersteller-Artikelnummer | M66341.12 |
| Hersteller | Flamco |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Art der Sicherheitsfunktion | elektronisch |
| Artikelnummer | FLAMCO-M66341.12 |
| Ausführung | rotierend |
| Automatische Huberkennung | nein |
| Bauhöhe | 80,3 |
| Baulänge | 86,5 |
| Bautiefe | 95 |
| Drehmoment | 6 |
| EAN-13 | 4016715137531 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | ohne |
| Energieverbrauch im Betrieb | 3,5 |
| Energieverbrauch im Stillstand | 0,25 |
| Explosionsgeschützt | ja |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 0,932 kg |
| Hilfskontakte | nein |
| Hilfskontakte optional | nein |
| Kommunikationsprotokoll | ohne |
| Laufzeit | 120 |
| Länge des Anschlusskabels | 2 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 3,5 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Netzspannung | 230 V AC |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | nein |
| Schutzart (IP) | IP42 |
| Selbsteinstellbare Schlaglänge | nein |
| Spannungsfrei wenn geschlossen | ja |
| Steuersignal | Dreipunkt |
| Umgebungstemperatur | 50 |
| Werkstoff des Gehäuses | Kunststoff |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
