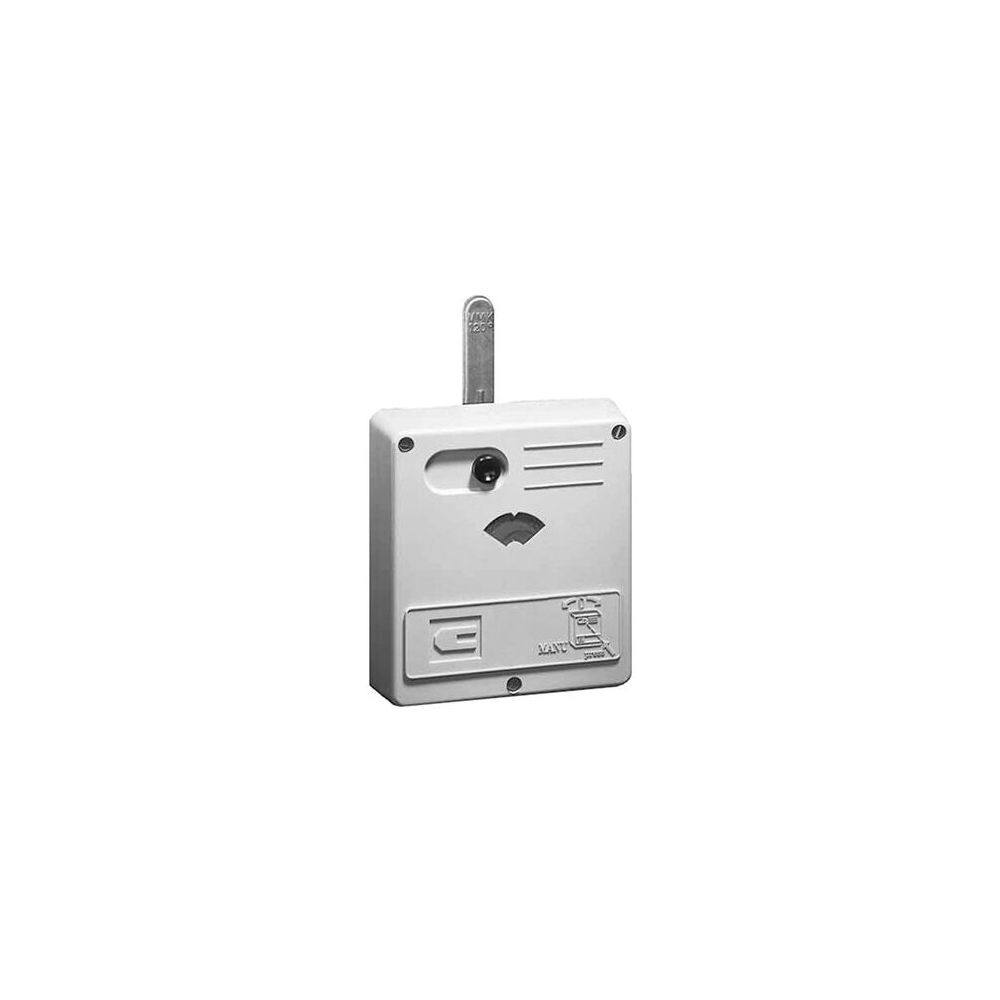

Flamco Stellmotor Großverteiler DN 40-DN 65, 24V, 0-10V Ansteuerung
Der Flamco Stellmotor Großverteiler DN 40-DN 65, 24V, 0-10V Ansteuerung ist speziell für die FL-MK-Gruppe der Nennweiten DN 40 bis DN 65 konzipiert. Er ermöglicht eine präzise Motorsteuerung über ein 0-10 Volt Signal bei einer Betriebsspannung von 24 V. Mit einem Drehmoment von 20 Nm und einer Laufzeit von 180 Sekunden bietet dieser Stellmotor eine zuverlässige Regelung über 90 Grad und verfügt über einen Not-Handbetrieb.
Wie erfolgt die Ansteuerung und welche Regelungsarten sind verfügbar?
Die Ansteuerung des Stellmotors erfolgt über ein 0-10 V Steuersignal, was eine flexible Regelung ermöglicht. Es werden sowohl die Regelungsart An/Aus als auch die modulierende Regelungsart unterstützt. Die Zustandsmeldung des Motors wird ebenfalls über ein 0-10 V Signal ausgegeben. Der Anschluss an das Ventil ist markengebunden, der Stellmotor ist jedoch grundsätzlich für Ventile geeignet.
Welche Sicherheits- und Betriebsfunktionen bietet der Stellmotor?
Für den Notfall oder Wartungsarbeiten ist der Stellmotor mit einem Not-Handbetrieb ausgestattet und somit für Handbedienung geeignet. Ein mechanischer Standanzeiger ermöglicht die visuelle Überprüfung der aktuellen Position. Zur Erhöhung der Betriebssicherheit ist der Stellmotor explosionsgeschützt und verfügt über eine elektronische Art der Sicherheitsfunktion. Zudem ist er spannungsfrei wenn geschlossen. Zwei Endkontakte sind vorhanden.
Wie ist der Stellmotor konstruiert und welche Bewegung ermöglicht er?
Das Gehäuse des Stellmotors besteht aus Kunststoff, was zu einer robusten Bauweise beiträgt. Die Übertragung der Bewegung erfolgt mit Zahnrädern. Der maximale Drehwinkel beträgt 90 Grad, welcher mit einer Laufzeit von 180 Sekunden erreicht wird.
Technische Daten
- Nennweitenbereich: DN 40-DN 65
- Betriebsspannung: 24 V
- Steuersignal: 0 - 10 V
- Drehmoment: 20 Nm
- Laufzeit: 180 Sekunden
- Max. Drehwinkel: 90 Grad
- Werkstoff des Gehäuses: Kunststoff
- Energieverbrauch im Betrieb: 3,5
- Max. elektrische Leistungsaufnahme: 4
- Endkontakte: 2
Der Flamco Stellmotor Großverteiler DN 40-DN 65 bietet eine präzise und zuverlässige Steuerung für die FL-MK-Gruppe. Mit seiner 24 V Betriebsspannung, der 0-10 V Ansteuerung, einem Drehmoment von 20 Nm und einer Stellbewegung von 90 Grad ist er eine robuste Lösung für anspruchsvolle Anwendungen. Der integrierte Not-Handbetrieb und der mechanische Standanzeiger erhöhen dabei den Bedienkomfort und die Betriebssicherheit.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Stellmotoren |
| Hersteller-Artikelnummer | M66345.8 |
| Hersteller | Flamco |
| Anschluss an Ventil | markengebunden |
| Arbeitsbereich einstellbar | nein |
| Art der Sicherheitsfunktion | elektronisch |
| Artikelnummer | FLAMCO-M66345.8 |
| Automatische Huberkennung | nein |
| Bauhöhe | 146 |
| Baulänge | 133 |
| Drehmoment | 20 |
| EAN-13 | 4016715020307 |
| Einstellbare Zustandsmeldung | nein |
| Endkontakte | 2 |
| Energieverbrauch im Betrieb | 3,5 |
| Explosionsgeschützt | ja |
| Geeignet für Belüftungsarmaturen | nein |
| Geeignet für Handbedienung | ja |
| Geeignet für Ventile | ja |
| Gewicht | 1,47 kg |
| Hilfskontakte | nein |
| Hilfskontakte optional | nein |
| Kommunikationsprotokoll | ohne |
| Laufzeit | 96 |
| Max Drehwinkel | 90 |
| Max elektrische Leistungsaufnahme | 4 |
| Mit Kopfflansch Direct-Mount nach ISO 5211 | nein |
| Mit mechanischem Standanzeiger | ja |
| Mit Nullspannungsrücklauf | nein |
| Mit Sicherheitsfunktion | nein |
| Potentialfreier Schaltkontakt | nein |
| Regelungsart An/Aus | ja |
| Regelungsart modulierend | ja |
| Regelungsart Split-Range | nein |
| Spannungsfrei wenn geschlossen | ja |
| Steuersignal | 0 - 10 V |
| Werkstoff des Gehäuses | Kunststoff |
| Zustandsmeldung | 0 - 10 V |
| Übertragung | mit Zahnrädern |
