Beschreibung

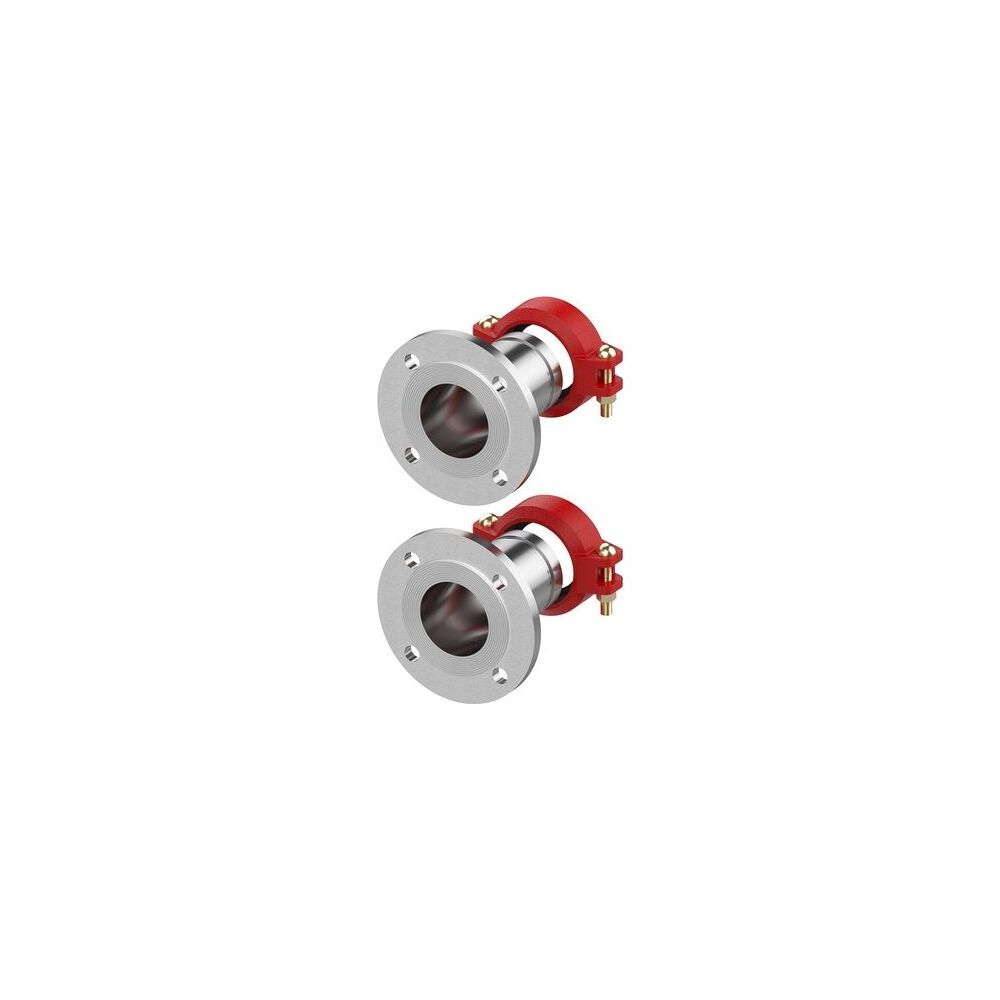

Flamco BigFixLock Flansch, 1 Paar DN 80 (88,9) x DN 65, PN 6
Der Flamco BigFixLock Flansch ist eine spezialisierte Übergangsverschraubung, die als 1 Paar für den Anschluss an Wärmeerzeuger konzipiert ist. Dieses 2-teilige Flanschpaar ermöglicht eine zuverlässige und reduzierende Rohrverbindung von DN 80 (88,9) auf DN 65 und ist für eine Druckstufe PN 6 ausgelegt. Es ist ideal für systemexterne Anwendungen in der Kesselraumausrüstung.
Wofür wird der Flamco BigFixLock Flansch eingesetzt?
Der Flamco BigFixLock Flansch dient als Übergangsverschraubung für systemexterne Anschlüsse, insbesondere zum Wärmeerzeuger. Er ist darauf ausgelegt, unterschiedliche Nennweiten und Rohraußendurchmesser miteinander zu verbinden. Mit seiner reduzierenden Bauweise ermöglicht der Flansch den Übergang von einem Rohraußendurchmesser Anschluss 1 von 88,9 zu einem Rohraußendurchmesser Anschluss 2 von 76,1, passend für Nenndurchmesser DN 80 und DN 65.
Welche Materialien und Eigenschaften bietet der Flansch?
Dieser BigFixLock Flansch ist in einer 2-teiligen Ausführung gefertigt. Der Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und der Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)). Für eine sichere Abdichtung ist der Flansch mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Die Konstruktion ist für einen maximalen Arbeitsdruck bei 20 °C von 6 und eine Mediumtemperatur im Dauerbetrieb von 110 ausgelegt.
Technische Daten
- Ausführung: 2-teilig
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser Anschluss 1: DN 80
- Nenndurchmesser Anschluss 2: DN 65
- Rohraußendurchmesser Anschluss 1: 88,9
- Rohraußendurchmesser Anschluss 2: 76,1
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff Anschluss 1: Gusseisen
- Werkstoff Anschluss 2: Stahl
- Max. Arbeitsdruck bei 20 °C: 6
Der Flamco BigFixLock Flansch bietet eine spezialisierte und robuste Lösung für Übergangsverschraubungen in Heizungs- und Systeminstallationen. Mit seiner 2-teiligen Ausführung aus Gusseisen und Stahl, der Druckstufe PN 6 und der Eignung für Mediumtemperaturen im Dauerbetrieb von 110, stellt dieses Flanschpaar eine zuverlässige Verbindung zwischen DN 80 und DN 65 dar. Die integrierte EPDM-Dichtung sorgt für eine dauerhaft dichte Verbindung bei einem maximalen Arbeitsdruck von 6.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.592 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.592 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008978 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 8,43 kg |
| LPCB-Prüfung | nein |
| Länge | 138,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 80 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 88,9 |
| Rohraußendurchmesser Anschluss 2 | 76,1 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
