Beschreibung

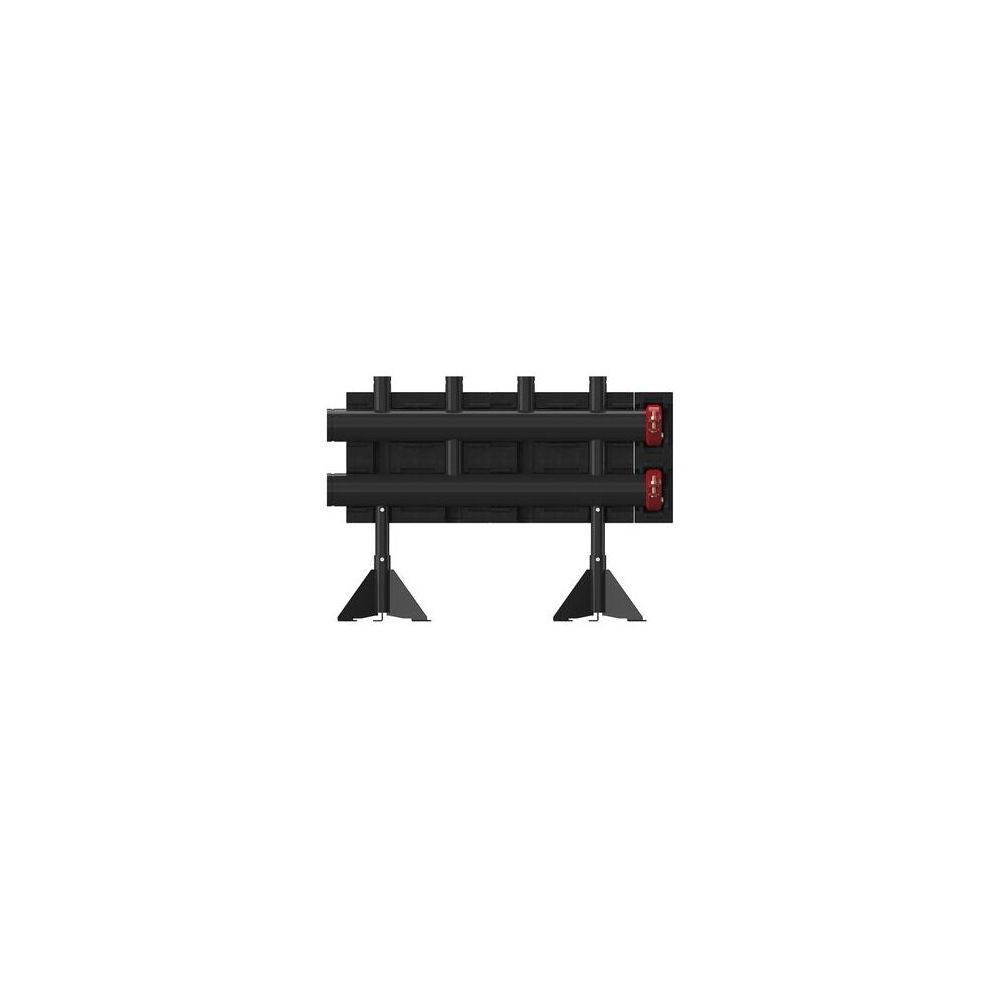

Flamco Verteilerbalken BigFixLock 2-Kreis-Modul, DN 150 (168,3) bis 700kW
Der Flamco Verteilerbalken BigFixLock 2-Kreis-Modul ist eine robuste Lösung für Heizungsanlagen, konzipiert für bis zu 2 Heizkreise und einen Leistungsbereich von bis zu 700 kW. Dieser Verteilerbalken aus Stahl mit einem Nenndurchmesser von DN 150 (168,3 mm) zeichnet sich durch eine thermische Trennung von Vor- und Rücklauf aus und ist für den Einsatz der Big-Fix-Lock-Schellen vorbereitet. Er ist ideal für die effiziente Verteilung von Heizungswasser in Großanlagen.
Wie ist der Flamco Verteilerbalken BigFixLock konstruiert?
Der Verteilerbalken BigFixLock besteht aus zwei übereinander angeordneten Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis kann flexibel sowohl links als auch rechts angeschlossen werden. Das gesamte Verteilersystem ist modular aufgebaut und besteht aus Elementen für 1, 2 oder 3 Heizkreise, die je nach Achsabstand beliebig miteinander kombiniert werden können.
Welche Anschlussmöglichkeiten bietet der Verteilerbalken?
Alle Anschlüsse des Verteilerbalkens sind für die Verwendung der Big-Fix-Lock-Schellen vorbereitet. Die Anschlüsse für den Kesselkreis haben einen Rohraußendurchmesser von 168,3 mm (DN 150) und verfügen über eine Big-Fix-Lock-Schellennut. Die oberen Abgänge zum Anschluss der Heizkreise sind in Nennweite DN 50 (60,3 mm Rohraußendurchmesser) ausgeführt und ebenfalls mit einer Big-Fix-Lock-Schellennut versehen. Der Anschluss des Kesselkreises erfolgt seitlich, während die Heizkreise oben angeschlossen werden.
Welche Ausstattung und Eigenschaften zeichnen den Verteilerbalken aus?
Der Verteilerbalken ist aus Stahl gefertigt und lackiert, was einen Oberflächenschutz bietet. Er wird druckgeprüft und komplett isoliert ausgeliefert, was zur Energieeffizienz beiträgt. Zwei höhenverstellbare Standfüße sind im Lieferumfang enthalten, um eine flexible Installation zu ermöglichen. Die Enddeckel sind mit 1/2" Bohrungen versehen, die mit Blindstopfen verschlossen sind. Alternativ kann ein KFE-Hahn zur Entleerung eingeschraubt werden, dieser ist jedoch nicht im Lieferumfang enthalten. Der Verteiler ist für Heizungswasser, Kühlwasser, Glykol und Ethanol geeignet. Die maximale Temperaturbelastung beträgt 110 °C bei einem maximalen Betriebsdruck von PN 10.
Technische Daten
- Leistungsbereich: 700 kW (bei 1,3 m/s Geschwindigkeit an der Engstelle, dp=5mbar)
- Max. Temperaturbelastung: 110 °C
- Max. Betriebsdruck: PN 10
- Anschluss Kesselkreis: DN 150 (168,3 mm)
- Anschluss Heizkreis: DN 50 (60,3 mm)
- Achsmaß Kesselkreis: 340 mm
- Achsmaß Heizkreis: 250 mm
- Baulänge: 1135 mm
- Werkstoff: Stahl
- Anzahl der Abzweige: 2
Der Flamco Verteilerbalken BigFixLock 2-Kreis-Modul bietet eine robuste und flexible Lösung für Heizungsanlagen. Mit einer Leistung von bis zu 700 kW, einem maximalen Betriebsdruck von PN 10 und einer Temperaturbelastung von 110 °C ist er für anspruchsvolle Anwendungen geeignet. Die thermische Trennung von Vor- und Rücklauf sowie die vorbereiteten Anschlüsse für Big-Fix-Lock-Schellen unterstreichen die durchdachte Konstruktion dieses Verteilers.
Lieferumfang
- 1x Flamco Verteilerbalken BigFixLock 2-Kreis-Modul
- 2x Big-Fix-Lock-Schellen
- 2x Enddeckel mit 1/2" Bohrungen
- 2x Isolierungen für die Big-Fix-Lock-Schellen
- 2x höhenverstellbare Standfüße
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.2 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 2 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1135 |
| Artikelnummer | FLAMCO-M66457.2 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 1090 |
| Baulänge | 1135 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009630 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 90,3 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1135 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
