Beschreibung

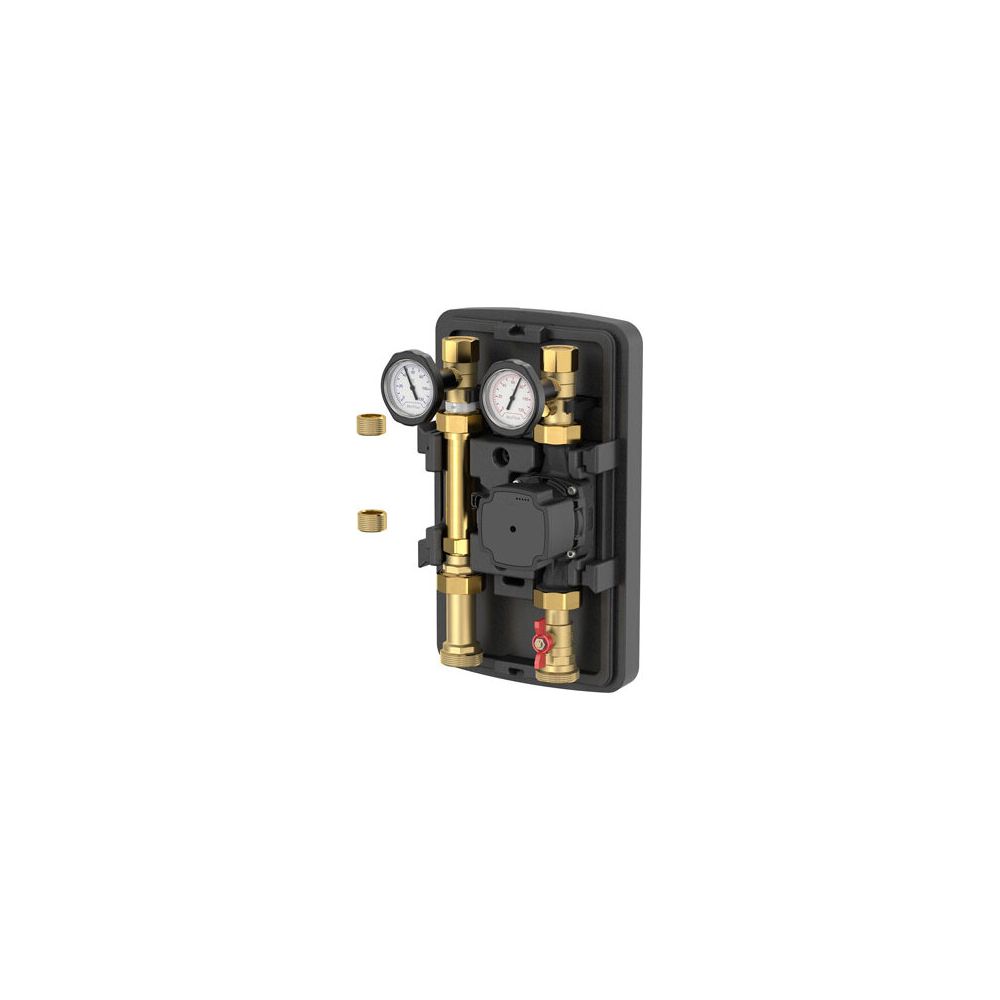

Flamco Meiflow Top S UC-M, ungemischter Heizkreis, DN 25, w/o pump 1'', ohne Pumpe, Zählereinbaustrecke
Die Flamco Meiflow Top S UC-M ist eine Pumpengruppe für ungemischte Heizkreise, konzipiert für eine Nennweite von DN 25. Diese Baugruppe ist ohne Pumpe ausgeführt und verfügt über eine integrierte Zählereinbaustrecke. Sie eignet sich ideal für die Wand- oder Verteilermontage in Heizsystemen bis zu 70 kW.
Welche Funktion erfüllt die Flamco Meiflow Top S UC-M Pumpengruppe?
Die Pumpengruppe ist speziell für ungemischte Heizkreise entwickelt worden, um eine effiziente Wärmeübertragung sicherzustellen. Sie ist für den Einsatz in Heizungsanlagen bis zu 70 kW geeignet und ermöglicht eine flexible Wand- oder Verteilermontage. Ein zentrales Merkmal ist die integrierte Zählereinbaustrecke, die den Einbau von Wärmezählern mit Baulängen von 110 mm und 130 mm unterstützt und somit eine präzise Erfassung des Wärmeverbrauchs ermöglicht.
Wie ist die Meiflow Top S UC-M ausgestattet?
Die Meiflow Top S UC-M ist als Pumpengruppe ohne Pumpe konzipiert, bietet jedoch eine Einbaulänge von 180 mm für eine bauseitige Pumpe. Zur Ausstattung gehören eine Schwerkraftbremse im Rücklauf mit 200mmWs, die unerwünschte Zirkulation verhindert, sowie zwei Absperrkugelhähne mit Griff. Ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad ist integriert, ergänzt durch eine Fühleraufnahme M10x1 im Vorlauf und einen Pumpenkugelhahn im Vorlauf. Eine EPP-Isolierung minimiert Wärmeverluste. Die Strömungsrichtung ist einstellbar, und der Vorlauf kann von rechts auf links umgebaut werden.
Welche technischen Spezifikationen sind relevant?
Die Pumpengruppe ist für einen Nenndruck von PN6 und eine maximale Betriebstemperatur von 110 Grad Celsius ausgelegt. Der Kvs-Wert beträgt 7,8. Der Anschluss zum Wärmeverbraucher erfolgt über ein 1" IG Innengewinde, während der Anschluss zum Wärmeerzeuger ein 1 1/2" AG Außengewinde aufweist. Der Achsabstand beträgt 125 mm. Die Armaturen bestehen aus Messing, die Verrohrung aus rostfreiem Stahl.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Nenndurchmesser primär: DN 25
- Nenndurchmesser sekundär: DN 25
- Anschluss Wärmeverbraucher: 1" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Nenndruck: PN6
- Max. Betriebstemperatur: 110 Grad
- Kvs-Wert: 7,8
- Einbaulänge der Pumpe: 180 mm
- Thermometer Anzeigebereich: 0 - 120 Grad
Die Flamco Meiflow Top S UC-M Pumpengruppe bietet eine zuverlässige und flexible Lösung für ungemischte Heizkreise. Mit einer maximalen Leistung von bis zu 70 kW, einem Nenndruck von PN6 und einer maximalen Betriebstemperatur von 110 Grad Celsius ist sie für anspruchsvolle Heizungsanwendungen geeignet. Die integrierte Zählereinbaustrecke und die Möglichkeit zur Wand- oder Verteilermontage unterstreichen die praktische Ausrichtung dieses Systems.
Lieferumfang
- 1x Flamco Meiflow Top S UC-M Pumpengruppe
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen mit Zählerst. |
| Hersteller-Artikelnummer | M66911ZEA |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66911ZEA |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091192 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 3,9 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 7,8 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
